什么是QC工程图？全方位解析其在建筑工程质量管控中的关键作用

核心问题：QC工程图究竟是什么？

QC工程图，全称QualityControlEngineeringDrawing，是一种在工业生产与工程建设中，为确保产品或工程符合既定质量标准而专门设计的系统性文件。它超越了传统图纸仅传递几何信息的局限，通过图表形式将产品制造或工程施工的全过程——涵盖物料进场、储存、工序流转、质量控制点设置乃至成品交付的所有环节——进行结构化呈现，明确规定了每个流程中需要管制的项目、执行标准、记录表单、责任人员、取样方案及异常处理程序。简而言之，它是一份指导整个生产或施工系统进行品质控制的“作战地图”。

在建筑工程领域，QC工程图的重要性尤为凸显。它将抽象的施工规范转化为具体的、可操作的控制指令，确保了从地基处理、主体结构施工到装饰装修等各环节的质量均处于受控状态。

常见疑问解答

1.QC工程图与普通施工图有何区别？

普通施工图主要描述建筑或构件的几何尺寸、形状和位置关系，关注的是“做成什么样”。而QC工程图则是在此基础上，进一步明确了“如何做才能保证质量”，即详细规定了在各个施工阶段，由谁、在何处、以何种频率、使用何种方法、依据何种标准对哪些关键质量特性进行监控和记录。它是对质量管理过程本身的可视化规划。

2.QC工程图通常包含哪些核心要素？

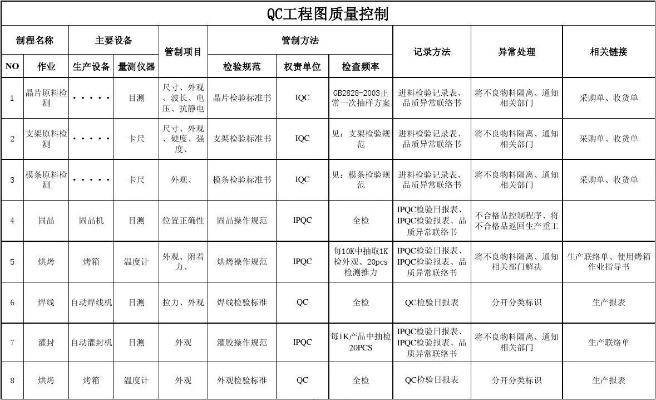

一份完整的QC工程图通常包含以下核心组成部分：

• 工艺流程顺序：以设备或工序为线索，清晰展示施工或生产的全过程。
• 管制项目与基准：明确每个工序中需要重点监控的质量特性（如混凝土强度、钢筋间距）及其合格标准。
• 管理方法说明：包括使用的检测仪器、抽样频率与数量、数据记录方式以及用于发现异常的管理图表。
• 责任界定：清晰标注操作人员、检测人员及管理担当，确保事事有人负责。
• 异常处理流程：规定当检测结果偏离基准时，应如何判定、上报及采取纠正措施。

3.在建筑项目中，如何设定有效的质量控制点（管制点）？

质量控制点的设定是确保QC工程图有效的关键。通常采用以下系统化方法：

• 目标导向分析：反复追问“此工序的目的是什么”（Why），将其与最终的建筑品质目标（如结构安全、使用功能）相关联，从而确定必须管制的关键特性。
• 影响因素考量：综合评估人（Man）、机（Machine）、料（Material）、法（Method）、环（Environment）、测（Measurement）这六大因素（5M1E）对工程质量的影响，并据此设定管制项目。
• 代用特性应用：对于难以直接测量或需要长时间才能得出结果的特性（如混凝土长期耐久性），可选择与之相关且能快速检测的代用特性（如坍落度、保护层厚度）进行监控。

4.QC工程图的制作应遵循怎样的流程？

其制作是一个严谨的、需要多方协作的过程：

• 信息输入与准备：收集并分析系统/设计FMEA（失效模式与影响分析）、特定的品质特性、过往的质量问题案例、现有制程知识等。
• 工程选定与细分：经高层主管认可，选定所有或重点工程，并将其细分为易于管理的单位工程。
• 管制点与方法检讨：逐一确定每个单位工程的管制项目、点检项目及具体的管理方法（包括抽样计划和异常处置）。
• 图表填写与确认：将所有审定的内容按工程顺序填入QC工程图模板，并由所有相关人员（设计、施工、质检等）进行交叉确认，确保理解一致、无歧义。
• 最终审核与发布：由相关主管及高阶主管作最终核可，随后正式发布，作为现场质量管理的依据。

5.QC工程图在现代建筑工程质量管理中扮演何种角色？

随着建筑技术的发展与管理理念的进步，QC工程图的价值日益多元化：

• 系统性质量保障：它将分散的质量控制活动整合成一个有机的整体，提供了关于如何减少制程与产品变异的系统性说明。
• 问题追溯与改进：当发生质量问题时，可以依据QC工程图迅速追溯到问题发生的工序、原因及责任人，为快速采取纠正和预防措施提供了清晰路径。
• 与新技术融合：例如，BIM（建筑信息模型）技术的三维可视化与数据集成优势，可以与QC工程图结合，实现施工流程的数字化模拟和碰撞检测，从而提前识别设计冲突，优化施工方案。BIM模型中嵌入的构件物理属性等信息，可以为QC工程图中管制项目的设定提供更精确的数据支持。
• 持续改进的载体：QC工程图并非一成不变。随着制程的更新、改善以及新材料、新工艺的应用，QC工程图也需要进行相应的修订和更新，从而持续推动质量管理水平的提升。

总结

总而言之，QC工程图是现代质量工程理念在实践中的核心体现。它通过一张结构化的图表，将复杂的生产过程或施工流程透明化、标准化，使得质量管理从事后补救转向事前预防和事中控制。在建筑行业迈向工业化、智能化的今天，熟练掌握并有效运用QC工程图，是确保工程质量稳定可靠、提升企业核心竞争力的关键所在。
