公路工程沥青及混合料试验常见问题与专业解析

1.什么是沥青针入度试验？其试验条件和技术意义是什么？

沥青针入度试验是评价沥青稠度的核心指标，试验条件严格规定温度为25℃、标准针质量100g、贯入时间5s。该指标以0.1mm为单位计量标准针垂直贯入沥青试样的深度，通过测定结果可准确判断沥青的软硬程度，为不同气候区域和交通荷载条件选择合适标号的沥青材料提供关键依据。

2.沥青软化点试验如何操作？其成果如何指导工程实践？

软化点试验采用环球法测定，要求加热升温速度稳定控制在每分钟5℃±0.5℃范围内。试验时将沥青试样置于规定尺寸金属环内，顶部放置规定质量的钢球，通过水或甘油介质匀速加热，记录钢球下沉达到规定距离时的温度值。软化点高低直接决定沥青在高温环境下的性能稳定性，例如在炎热地区或重载交通路段，应优先选用软化点较高的沥青品种以提高抗车辙能力。

3.沥青延度试验反映什么性能？试验参数如何设定？

延度指标表征沥青材料在拉伸作用下的变形能力，通过测定规定形态试样在特定温度下以恒定速度拉伸至断裂时的长度（单位：cm）。标准试验条件设定拉伸速度为5cm/min±0.25cm/min，试验温度通常选择15℃或25℃。优质沥青应具备良好的延展性能，确保在温度变化和交通荷载作用下能够适应基层变形而不产生裂缝。

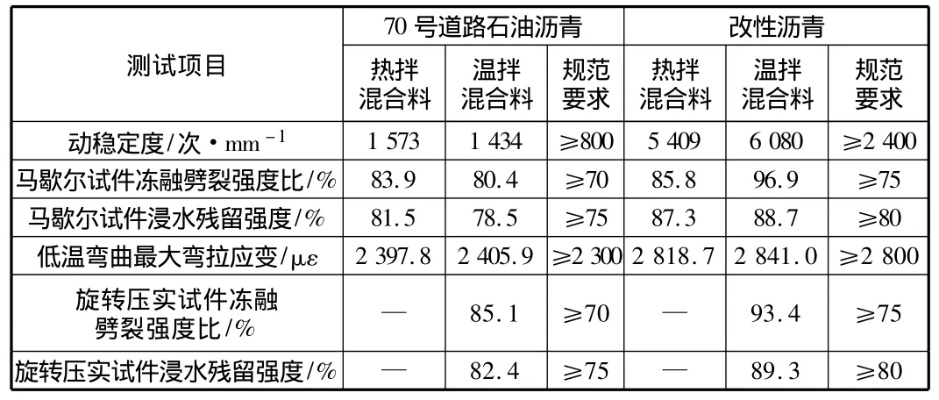

4.马歇尔稳定度试验在混合料设计中起何作用？

该试验是评估沥青混合料路用性能的关键方法，规范要求试验温度保持在60℃±1℃，加载速度为50mm/min±5mm/min。通过测量稳定度（抗力指标）和流值（变形指标），可综合判断混合料的高温稳定性和抗塑性变形能力。对于高速公路和重载路段，稳定度指标尤为重要，需通过调整集料级配和沥青用量来满足特定要求。

5.沥青混合料车辙试验如何模拟实际路况？

车辙试验专门用于评估路面抗永久变形能力，标准试验条件设定温度为60℃，试验轮接地压强为0.7MPa±0.05MPa。该测试通过模拟车轮重复行驶作用，测定混合料在高温条件下的辙槽深度发展规律，为预测实际道路车辙病害提供实验依据。在配合比设计阶段，车辙试验结果可作为优化沥青用量和矿料级配的重要参考。

6.如何根据气候条件调整沥青用量设计？

针对不同气候特征和交通条件，应在最佳沥青用量（OAC）基础上进行动态调整。对炎热地区、高速公路及重载交通路段，为预防车辙病害，建议适当减少0.1%-0.5%的沥青用量；而对于寒区公路或低交通量路段，则可增加0.1%-0.3%沥青用量以提升抗裂性能，但必须保证压实度符合规范。

7.沥青混合料密度指标有哪些分类？

密度指标体系包括沥青密度（规定温度下单位体积质量）、混合料密度（常温压实试件单位体积干燥质量）以及理论最大密度（零空隙理想状态密度）。相对应的相对密度则为材料密度与同温度水密度的比值。这些参数不仅影响混合料体积设计精度，还直接关系到路面压实质量控制效果。

8.如何控制粉胶比和沥青膜厚度？

粉胶比是指矿料中0.075mm通过率与有效沥青含量的比值，规范要求控制在0.6-1.6之间，其中公称最大粒径13.2-19mm的密级配混合料宜保持0.8-1.2范围。有效沥青膜厚度通过集料比表面积和有效沥青含量计算得出，足够的沥青膜厚度是保证混合料耐久性和抗老化能力的重要条件。

9.沥青溶解度与蒸发损失指标有何工程意义？

溶解度反映沥青在特定溶剂中的可溶物含量，以质量百分率表示；蒸发损失则表征沥青在163℃条件下加热5小时后的质量损失率。这两项指标共同反映了沥青材料的化学稳定性和抗老化性能，对于保证沥青在储存、运输和施工过程中性能稳定性具有重要监督作用。
