修路工程图纸包含哪些关键内容？——从基础规范到施工落地的全程解析

1.图纸在道路工程中扮演什么角色？

图纸是道路工程的"语言系统"设计方案转化为可执行的施工依据。它需明确道路等级、横断面布置、纵坡设计、交叉口形式等核心参数，并严格遵循《城市道路工程设计规范》CJJ37-2012等技术标准。通过统一制图规范，确保设计意图精准传递，避免施工歧义。

2.一套完整的道路施工图应包含哪些组成部分？

• 总体设计图：展示道路平面线形、红线范围及与周边环境的关系
• 结构设计图：详细标注路基、路面层材料与厚度，例如沥青混凝土面层、水泥稳定基层等
• 纵断面图：反映道路高程变化，标注变坡点桩号及竖曲线半径

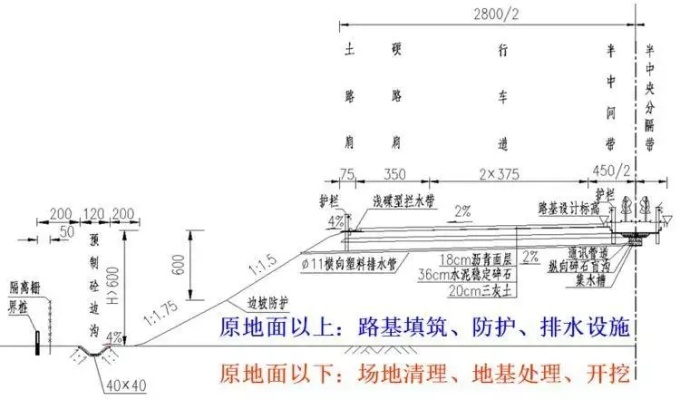

• 横断面图：明确车行道、人行道、绿化带等要素的宽度与坡度
• 附属设施图：包含排水系统、交通标志标线、照明设施等
• 工程量清单：统计材料用量、土方工程量等关键数据

3.图纸会审重点核查哪些内容？

会审需聚焦五大维度：

• 完整性核查：检查图纸数量是否齐全，施工说明是否清晰无歧义
• 数据准确性：核验工程数量计算是否准确，是否存在标注矛盾或遗漏
• 地质水文适配性：确认提供的地质资料是否满足施工要求，是否需要补充勘察
• 结构安全性：评估主要构筑物的受力条件及施工期稳定性要求
• 规范符合度：对照《道路工程制图标准》GB50162-92等，检查图幅规格、线型使用、标注格式是否符合规定

4.道路工程制图有哪些必须遵守的技术标准？

• 图幅规范：A0-A4标准幅面，短边不得加长，长边加长需按150mm或210mm整倍数执行
• 线型规则：粗实线表示可见轮廓，虚线表示隐蔽构造，点画线用于定位轴线
• 标注统一：标高数字需层级分明，剖面图阴影线间隔均匀，指北针采用标准圆角矩形符号
• 比例协调：平面图常用1:500-1:1000，横断面图多用1:100-1:200

5.常见图纸设计缺陷会引发哪些施工问题？

• 地质数据缺失：导致池塘、软基等特殊地段未进行地基处理即填筑，引发沉降变形
• 标高冲突：纵断面与横断面数据不匹配，造成排水不畅或路面翘曲
• 细节遗漏：如未标注交叉口展宽渐变段，影响车辆转向安全
• 材料标注不清：如沥青混合料类型未明确，导致路面抗滑性能不达标

6.如何通过图纸优化提升道路工程品质？

• 前瞻性设计：在图纸中预留管廊空间、公交专用道等未来升级接口
• 精细化标注：对路基分层压实度、路面接缝处理等关键工艺进行图示化说明
• 多专业协同：统筹给排水、电气、绿化等专业图纸，避免管线碰撞
• 现场适配调整：如图纸标注的标准边坡与实际地质不符时，及时补充勘察并出具变更图纸

7.数字化技术如何革新传统道路图纸？

BIM技术实现三维可视化设计，自动检测管线冲突；GIS系统集成地理信息数据，优化路线选型；云计算平台支持多方实时协作修改，显著提升设计效率。这些技术使图纸从静态平面向动态数据模型演进，实现"虚拟施工"预见问题。

8.道路图纸如何保障施工安全与质量？

-
变形预警：在图纸中明确边坡监测点布置要求及变形控制值

-
工艺控制：明确路基分层填筑厚度、沥青摊铺温度等关键参数

-
应急预案：对深基坑、高边坡等危险工序提出专项施工图示

-
验收标准：附注各分项工程的质量检测方法与合格指标
