工程制图尺寸标注有哪些基本规则？真实性与唯一性是核心原则

1.尺寸标注的核心依据是什么？是否需要考虑图形比例？

尺寸标注的根本依据是图样中注写的尺寸数值，完全以标注数字为准确定机件真实大小，无需参考图形比例或绘图精度。例如，图纸上绘制长度为50mm的线段，无论实际绘图时采用1:1或1:2比例，标注时必须严格填写实际尺寸值50，而非按比例缩放后的测量值。

2.尺寸标注的默认单位是什么？其他单位如何处理？

工程制图默认以毫米（mm）作为尺寸单位，标注时无需注明单位代号。若采用厘米、米等其他单位，则必须在数字后明确标注单位名称（如“cm”“m”）。

3.同一尺寸在不同视图上是否可以重复标注？

每个结构尺寸原则上只应标注一次，且需标注在反映该结构特征最清晰的视图上，避免重复标注导致信息冗余或矛盾。

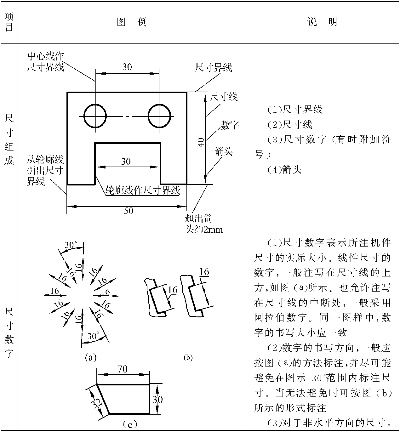

4.尺寸标注包含哪些基本要素？各要素有何作用？

完整的尺寸标注由四大要素构成：

• 尺寸数字：表示实际测量值，可附加公差、前缀后缀
• 尺寸线：限定标注范围，需平行于所注线段
• 尺寸界线：从标注对象延伸至尺寸线，采用细实线绘制
• 尺寸终端：包括箭头、斜线等形式，表示测量起止位置

5.线性尺寸的数字方向有何规定？

水平方向尺寸数字字头朝上，垂直方向字头朝左。对于倾斜尺寸，数字应按图例所示方向书写，并尽量避免在30°禁区范围内标注，无法避免时需采用引出标注。

6.圆和圆弧的标注有何特殊要求？

整圆和优弧（大于180°）需标注直径，数字前加“Ф”符号；半圆及劣弧（≤180°）标注半径，数字前加“R”。标注时尺寸线应通过圆心，且不得与中心线重合。

7.对称图形的尺寸标注如何处理？

当对称图形只画出一半时，尺寸线应略超过对称中心线或断裂边界，仅在尺寸线一端绘制箭头。

8.狭小空间的尺寸标注有哪些特殊方法？

当标注空间不足时，可采用多种小尺寸标注技巧：箭头外移、数字标注在尺寸线外侧、相邻数字错位标注或采用引出线加圆点标注。

9.尺寸界线与尺寸线的相对位置有何要求？

尺寸界线一般与尺寸线垂直，并超出尺寸线终端约2mm。通常从轮廓线、轴线或对称中心线处引出，也可直接利用这些线作为尺寸界线。

10.角度标注有哪些注意事项？

角度尺寸的尺寸界线应沿径向引出，尺寸线画成圆弧，圆心位于角顶点。尺寸数字一律水平书写，优先注在尺寸线中断处。

11.尺寸数字与图线冲突时如何解决？

任何图线不得穿过尺寸数字，若不可避免，需在数字位置将图线断开。数字应尽量靠近尺寸线上方中部，距离不超过1mm。

12.建筑工程制图的尺寸标注有何特殊规定？

除标高和总平面图以米为单位外，建筑工程图尺寸均以毫米为单位且不需注明。尺寸数字高度通常为3.5mm，最小不得低于2.5mm。

13.尺寸起止符号有哪些类型？如何选用？

一般采用45°中粗斜短线，长度2-3mm。当斜向引出尺寸界线导致不清晰时，可改用箭头；半径、直径、角度与弧长标注优先使用箭头。

14.尺寸排列应遵循什么原则？

尺寸宜标注在图样轮廓线以外，避免与图线、文字相交。标注应层次分明，按总尺寸、开间进深尺寸、门窗细部尺寸的顺序排列。

15.CAD绘图中的尺寸标注有何特别流程？

创建标注需遵循标准步骤：设置标注样式→选择标注类型→指定标注位置→编辑标注文字。标注时需保证整齐规范，文字引线排列有序。

16.标注尺寸时最容易忽略的细节有哪些？

常见疏漏包括：未区分直径与半径标注符号、小尺寸标注方法不当、尺寸数字方向错误、尺寸界线超出长度不符规范等。

17.尺寸标注错误会导致哪些实际问题？

标注错误可能引发加工偏差、构件无法装配、施工返工等严重后果，尤其在批量生产中会造成巨大经济损失。

18.如何验证尺寸标注的规范性？

可通过三重检查：要素完整性（四要素齐全）、数值准确性（与设计一致）、布局合理性（层次清晰无交叉）。建议采用“先整体后局部”的检查顺序。
