构造柱工程量怎么计算？一文掌握计算要点与实例

一、什么是构造柱及其作用？

构造柱是为加强砌体结构整体性和抗震性能而设置的钢筋混凝土柱，通常先砌墙后浇筑混凝土。其主要作用包括：与圈梁共同形成空间骨架，增强砌体结构的抗震能力；控制墙体裂缝的产生和发展；在框架结构中，当填充墙长度超过层高2倍或开有较大洞口时，提高墙体纵向刚度。

二、构造柱工程量计算包含哪些内容？

构造柱工程量计算主要涉及混凝土体积、钢筋重量和模板面积三部分。具体包括：

• 混凝土工程量：按体积（m3）计算，需考虑柱身及马牙槎部分体积。
• 钢筋工程量：包括主筋和箍筋的重量（kg），主筋需计算搭接长度。
• 模板工程量：按与混凝土接触面积（m2）计算，需根据构造柱位置确定支模面数。

三、混凝土工程量如何计算？

1.基本计算公式

混凝土体积（m3）=柱高×断面面积×柱根数。

其中柱高取值规则为：自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。对于有马牙槎的构造柱，需将嵌接部分体积并入柱身计算，计算公式调整为：

构造柱体积=[构造柱宽度×构造柱厚度+马牙槎折算面积]×柱高。

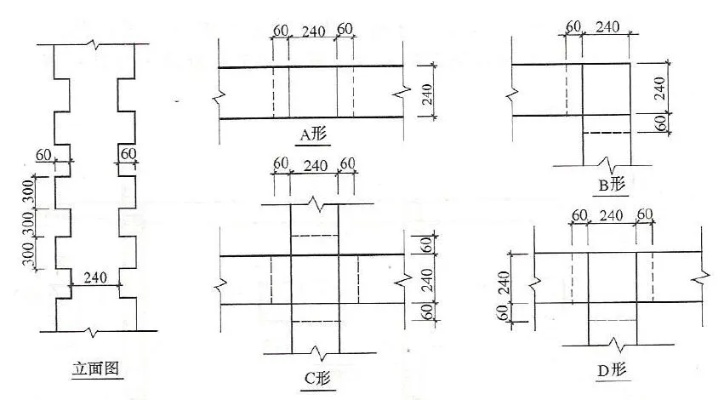

2.马牙槎体积的计算方法

马牙槎宽度通常为60mm（砖砌体）或100mm（砌块墙体）。不同位置构造柱的体积计算如下：

• 一字形构造柱（马牙槎一边咬口）：

  (V=(d_1+0.06)×d_2×H)

  其中(d_1)为构造柱厚度，(d_2)为构造柱宽度，(H)为柱高。

• L形构造柱（马牙槎两边咬口）：

  (V=(d_1+0.03)×(d_2+0.03)×H)或

  (V=[d_1×d_2+0.03×(d_1+d_2)]×H)

• T形构造柱（马牙槎三边咬口）：

  (V=[d_1×d_2+0.03×d_1+0.06×d_2]×H)

• 十字形构造柱（马牙槎四边咬口）：

  (V=[d_1×d_2+0.06×(d_1+d_2)]×H)

3.计算实例

某240mm×240mm一字形构造柱，柱高3m，马牙槎宽度60mm。

混凝土体积=((0.24+0.06)×0.24×3=0.3×0.24×3=0.216text{m})

四、钢筋工程量如何计算？

1.主筋计算

构造柱主筋通常为4根直径为12mm的HRB400钢筋（4C12）。计算公式为：

主筋重量（kg）=[柱高+伸入地圈梁长度+上下直钩长度+42.5×d×n]×根数×每米重量×柱根数

其中柱高按前述规则确定；伸入地圈梁长度按设计或规范要求；直钩长度按钢筋直径倍数计算；搭接长度(42.5dn)中n为楼层数，d为钢筋直径。

2.箍筋计算

箍筋通常采用直径为6mm的HPB300钢筋，间距200mm（φ6@200）。计算公式为：

箍筋重量（kg）=[（构造柱断面周长-8×保护层厚度+2×弯钩增加长度）×(柱高/箍筋间距)×每米重量×柱根数

在搭接区段（如±0.00和楼层板处），箍筋需加密为φ6@100。

五、模板工程量如何计算？

1.基本计算公式

模板面积（m2）=（构造柱宽度+马牙槎宽度）×柱高

根据构造柱在墙体中的位置不同，具体计算如下：

• 一字形构造柱（位于墙体端部）：

  (S=(K+2D)×H)或(S=(K×3+D×2)×H)

• L形构造柱（位于转角处）：

  (S=(K×2+D×4)×H)

• T形构造柱（位于T形交接处）：

  (S=(K×1+D×6)×H)

• 十字形构造柱（位于十字交接处）：

  (S=D×8×H)

  其中K为墙体宽度，D为马牙槎外伸长度，H为柱高。

六、构造柱计算需要注意哪些问题？

1.
区分结构性构造柱与普通构造柱：在结构平面图中直接表示的构造柱，其施工工艺与框架柱相同，工程量应并入框架柱计算或单独套用框架柱子目计价。

2.
马牙槎边数的确定：根据构造柱在墙体中的位置确定马牙槎边数，直接影响混凝土体积和模板面积的计算。

3.
柱高的取值：需根据构造柱所处位置（如基础、楼层、女儿墙等）分别计算，再汇总工程量。

4.
计算精度：工程实践中，构造柱体积常采用简化公式：

(V=[外墙构造柱总截面积/外墙厚+内墙构造柱总截面积/内墙厚]×内外墙平均厚×构造柱总高，此法在内外墙厚度相同时更为准确。

七、实际工程中的特殊情况处理

当构造柱位于不同厚度墙体交接处时，应分别按相应墙厚计算；如遇门窗洞口处的构造柱，需扣除洞口所占体积；对于斜屋面下的构造柱，柱高应算至屋面梁顶面或板顶面。
