施工蓝图和白图有什么区别？全方位对比两种工程图纸

1.什么是施工蓝图？什么是白图？

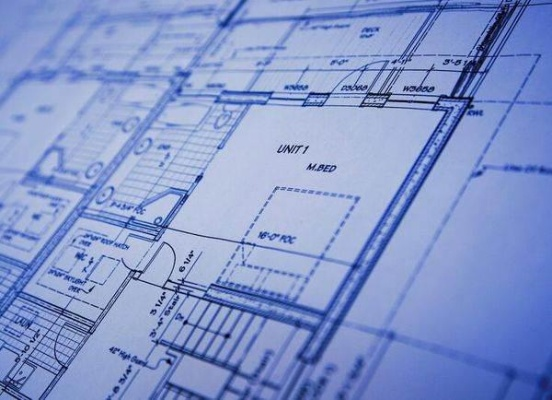

施工蓝图是通过晒图工艺制作的正式工程图纸。具体流程是将设计完成的硫酸纸底图覆盖在涂有感光材料（主要是铁氰化钾和柠檬酸铁铵混合物）的蓝图纸上，经过曝光、氨熏等化学反应过程，最终形成蓝底白线的图纸。由于经过严格审核并加盖出图章、注册建筑师/结构师执业章，蓝图具备完全的法律效力。

白图则是直接通过打印机输出的图纸。它采用普通白纸和油墨/墨粉打印技术，无需复杂的化学处理流程，制作快捷简便。白图通常用于设计阶段的概念沟通、方案讨论和初步评审，属于非正式图纸。

2.蓝图与白图在制作工艺上有何不同？

蓝图的制作流程较为复杂：

• 首先需要完成硫酸纸底图的绘制
• 然后将底图与感光蓝图纸叠放于晒图机内曝光
• 接着进行氨熏定影处理
• 最终形成稳定的蓝色图面

白图的制作过程则相对简单：

• 直接使用绘图仪或大型打印机输出
• 采用碳粉或墨水作为显影介质
• 直接在白纸上呈现设计内容

3.两者在法律效力方面有什么区别？

蓝图具有完全法律效力：

• 经过施工图审查机构审核通过
• 加盖设计单位出图章和注册人员执业章
• 是工程施工、验收及结算的法定依据
• 在工程纠纷中可作为有效证据使用

白图不具备法律效力：

• 未经正式审查程序
• 缺少必要的印章和签字
• 不能作为施工和验收的合法依据

4.在工程应用中，蓝图和白图各自适合哪些场景？

蓝图的典型应用场景：

• 正式施工阶段的现场作业指导
• 工程监理的质量控制依据
• 竣工验收的比对标准
• 工程档案的正式存档材料

白图的主要使用场合：

• 设计初期的方案讨论和比选
• 设计单位内部的专业协调
• 向业主汇报设计进展
• 施工前的技术交底准备

5.两者的保存性能和归档要求有何差异？

蓝图具有优异的耐久性：

• 化学处理的线条不易褪色
• 可长期保存数十年而不失真
• 符合工程档案管理规范

白图的保存局限性：

• 油墨/碳粉随时间可能模糊褪色
• 纸张容易泛黄、变脆
• 不适合作为永久档案保存

6.精度和质量控制方面有哪些区别？

蓝图的质量保障：

• 经过多轮校对、审核和审查
• 制作过程的标准化确保精度一致
• 线条清晰、标注准确无误

白图的质量风险：

• 受打印设备和材料影响较大
• 可能存在缩放误差
• 需要频繁校核确认

7.白图施工存在哪些潜在危害？

• 图纸内容可能未经充分验证
• 缺乏强制规范的合规性检查
• 出现问题后责任难以界定
• 可能造成工程质量隐患

8.未来发展趋势如何？

随着技术进步和环保要求提升，白图在某些领域的使用正在增加，但在关键工程环节，蓝图依然是不可替代的质量保障。数字化的发展推动着两种图纸形式的融合与创新。
