建筑工程制图标准有哪些关键要点？全面解读制图规范与常见问题

一、制图标准的基本框架与核心组成

建筑工程制图标准体系以《房屋建筑制图统一标准》（GB/T50001）为总体框架，配套《总图制图标准》（GB/T50103）、《建筑制图标准》（GB/T50104）等专项标准共同构成完整规范系统。该体系明确规定了图纸目录、设计总说明、建筑施工图、结构施工图、设备施工图五大基础内容模块。在具体应用中，所有施工图样主要采用正投影法绘制，需严格执行比例尺规范，并通过统一图例与符号系统实现技术表达的标准化。2024年启动的局部修订工作进一步强化了数字化制图、绿色建筑标注等新兴要求。

二、定位轴线与尺寸标注规范

问：定位轴线编号有哪些强制规定？

答：水平方向定位轴线需采用阿拉伯数字从左向右依次编写，垂直方向采用大写拉丁字母从下至上编写，其中I、O、Z三个字母严禁使用，以防与数字1、0、2产生混淆。针对次要承重构件部位，应使用附加定位轴线进行补充标注。所有定位轴线间距必须符合建筑模数数列的规定要求。

问：尺寸标注与标高如何区分使用？

答：尺寸单位严格执行双轨制——标高与总平面图采用米(m)为单位，其余图纸均以毫米(mm)为基准单位。标高系统分为绝对标高与相对标高两类，其中绝对标高以青岛黄海海平面为基准零点，相对标高则将房屋底层室内主要地面设为基准零点。总平面图标高精度需保留至小数点后两位，其他图纸应保留至小数点后三位。

三、图例符号与详图标注体系

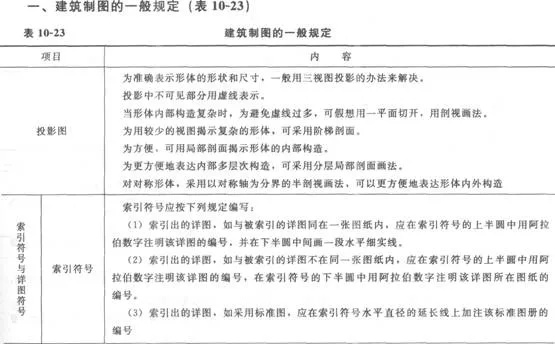

索引符号与详图符号构成完整的图纸引用链条。当图纸某部位需要放大详图时，应在原位置标注索引符号，相应详图则需同步标注详图符号确保对应关系明确。现行标准对建筑材料图例、构造部件图例、设备符号等均有详细规定，确保不同专业技术人员能够准确理解设计意图。

四、施工图阅读方法与技巧

问：如何高效阅读建筑工程施工图？

答：推荐采用“三步阅读法”：首先查阅图纸目录掌握图纸组成与专业分类，接着按目录顺序通读全图建立整体认知，最后分专业逐张精读，遵循“先整体后局部、先文字后图样、先图形后尺寸”的核心原则。针对复杂节点，应结合平面图、立面图、剖面图进行综合研判，利用剖切符号追溯构造层次关系。

五、质量把控与常见问题防范

问：制图过程中如何避免常见质量问题？

答：需建立三级审核机制：设计人员自检、专业负责人复核、项目总工终审。重点关注轴线定位准确性、尺寸标注完整性、构件连接合理性等关键质量控制点。近年来频发的图纸问题多源于尺寸链缺失、图例使用不规范、详图索引断裂等基础性疏忽。通过构建标准化图库、统一文字样式、规范图层管理等措施可显著提升制图质量。

六、标准演进与行业发展趋势

根据住房城乡建设部最新工作计划，建筑制图标准正朝着数字化、集成化、国际化方向快速发展。BIM技术的普及推动了三维制图规范的建立，云计算平台促进了异地协同设计标准的完善。值得注意的是，2025年实施的新版标准强化了绿色建筑指标标注、无障碍设施表达、装配式构件表示等现代建筑要求。

七、制图标准在工程质量控制中的核心价值

完善制图标准直接关系到施工精准度与工程品质。统计表明，规范图纸可减少70%以上的施工返工，提升45%的现场作业效率。通过统一制图规则，有效避免了因图纸误解导致的材料浪费、工期延误等连锁问题。在现代化工程建设中，制图标准已成为项目全生命周期管理的技术基石。

八、常见问题解答

问：计算机制图与手工制图标准是否存在差异？

答：核心规范要求完全统一，GB/T50103等标准明确适用于两种制图方式。差异主要体现在线型生成规则、字体库选择、出图比例调整等技术实现层面，但图面表达标准、尺寸标注规则、符号使用规范等始终保持一致。

问：不同专业图纸矛盾时应以哪个为准？

答：原则上应遵循“结构优先于建筑、管线避让主体”的协调原则。实际操作中需组织各专业会审，依据《建筑制图标准》中的冲突解决条款进行处理，必要时由项目总设计师做出仲裁决定。

九、标准实施与现场应用要点

施工单位收到图纸后，应立即组织图纸会审，重点核查不同专业图纸间的衔接关系、预留预埋件定位、特殊构造工艺可行性等关键问题。对于标准未涵盖的新型构造做法，应通过专项论证形成补充图示说明，并经设计单位确认后纳入竣工图文件。

十、持续学习与能力提升路径

建筑师与工程技术人员需持续关注标准更新动态，通过参与行业培训、研究典型项目案例、实践三维协同设计等方式不断提升制图与识图能力。当前行业正推动制图标准与国际标准接轨，专业人员应掌握中外标准差异比对能力。
