L23G903 边坡工程支护结构构造是什么？建筑边坡支护设计的权威指南

该图集是山东省发布的边坡工程支护结构标准设计文件，适用于一般地质条件下岩质边坡高度不超过30米、土质边坡高度不超过15米的建筑边坡工程，重点解决支护结构的设计、施工与稳定性问题。市政、公路、铁路等工程可参考使用，但超出高度限制或地质复杂时需专项设计。图集内容涵盖坡率法、锚杆(索)、抗滑桩、重力式挡墙等多种支护形式，并强调与自然环境的协调性。以下FAQ式解析基于行业规范和实践经验，确保内容权威可靠。

L23G903图集的核心适用范围是什么？

图集明确适用于岩质边坡高度30米及以下和土质边坡高度15米及以下的建筑边坡工程，特殊地质如软土、湿陷性黄土需结合行业标准另行设计。其优势在于提供标准化结构构造，减少设计误差，并覆盖从坡面防护到排水系统的全流程，确保工程安全与经济性平衡。对于超过限高的边坡或复杂地质，必须进行专项稳定性评估，避免直接套用。

图集包含哪些主要支护结构类型？

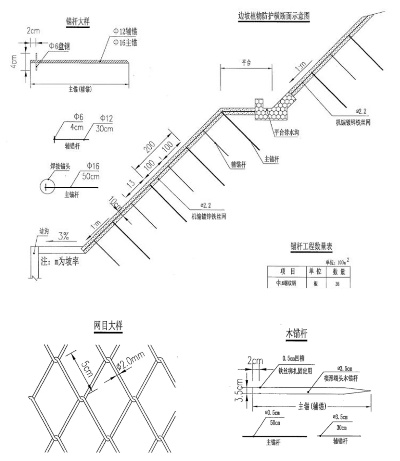

图集详细编制了坡率法边坡、锚杆(索)、抗滑桩、重力式挡墙、悬臂式挡墙、格构式锚杆挡墙及锚喷支护等七大类结构。坡率法通过调整边坡坡度实现自然稳定，适用于地质均匀区域；锚杆(索)和抗滑桩则针对高应力边坡，通过预应力锚固增强抗滑力。重力式挡墙依靠自重抵抗土压力，多用于填方边坡，而格构式锚杆挡墙结合混凝土框架与锚杆，提升整体刚度。每种结构均配构造详图，便于施工精准实施。

支护结构设计需遵循哪些关键原则？

设计首要原则是“安全绿色、水土保持、恢复自然、环保之路”，确保边坡稳定同时最小化环境扰动。稳定性是核心目标，需防止雨水冲刷、温差风化及剥蚀演变，保护路基整体性。例如，锚杆设计需计算锚固力与数量，岩质边坡常用离散元软件建模分析开挖阶梯的影响。环境保护要求支护工程与自然景观融合，如采用绿化防护减少生态破坏。经济性方面，优先选择喷锚网支护等方案，可降低费用25%-40%。

施工过程中如何保证支护质量？

施工采用“边开挖边支护”模式，如框架梁锚固需分阶段进行：第四阶梯开挖后锚杆加固，第五至六阶梯同步开挖与支护。锚杆施工包括钻孔、清孔、注浆及张拉锁定，注浆使用水灰比0.4-0.5的水泥浆，全程监控防止孔壁坍塌。喷射混凝土强度等级C20，配合钢筋网（200mm×200mm），厚度约100mm，添加速凝剂提升早期强度。信息法施工实时监测边坡动态，确保锚杆参数（如水平安放角5°-15°）精确执行。

稳定性分析有哪些先进方法？

稳定性分析结合数值模拟与现场监测，利用软件如3DEC建立三维模型，模拟渗流作用下的开挖过程。研究发现，边坡失稳多发生于第五阶梯后，表现为块体剥落或滑移，需通过锚固力优化即时调整支护方案。评估方法包括模糊综合评判和层次分析，重点考虑挖方高度、坡面坡度及地层差异。施工期风险评估采用指标体系法，涵盖地质条件、开挖松弛区效应等因素，确保安全系数动态可控。

特殊地质边坡如何处理？

对于节理化岩质边坡，需优先控制渗流影响，采用锚杆跟管钻进技术解决塌孔问题。软土区适用SMW工法桩（型钢水泥土搅拌墙），通过水泥土墙插入H型钢，提升止水性与强度。高地下水位区需设计排水系统，如截水沟与坡面导流，防止突涌；若无承压水，可简化降水措施。生态防护部分，图集推荐液压客土喷播植草，促进自然恢复。
