水利工程制图与CAD：传统技法如何与数字技术融合？

一、水利工程制图有哪些核心特点？

水利工程制图遵循工程制图基本原理，但因水工建筑物的特殊性而形成独特技术规范。其核心特点包括：允许同一图样中纵横方向采用不同比例，以准确表达形体庞大的水工建筑物；采用图例、符号等特殊表达方法结合文字说明，解决整体布局与局部结构尺寸差异大的矛盾；着重表达建筑物与地面的连接关系及水位变化的影响。在绘制过程中，需要严格遵循《水工制图标准》对线型、标注、图例的统一规定，确保图纸的规范性与可读性。

二、CAD技术如何革新水利工程制图？

CAD软件从上世纪90年代中后期逐步取代手工绘图，其无需编程即可自动制图的特性大幅提升了工作效率。在水利工程设计中，CAD不仅用于绘制地质图、水系图等专业图纸，还能通过其查询功能直接计算不规则图形的面积和长度，为工程量统计提供精确数据支撑。与传统手工绘图相比，CAD制图在精度控制、修改便捷度和图面整洁度方面具有显著优势。

三、CAD在水利工程中有哪些具体应用场景？

1.
规划设计阶段：基于确定的坐标系统和高程基准，将收集的测绘资料进行分析转换，为设计提供准确的基础数据。通过CAD的图层管理功能，可实现地形、水文、结构等要素的分层绘制与综合展示。

2.
工程施工阶段：利用CAD软件辅助绘制断面图，特别是在土石方开挖填筑工程中，南方CASS等专业软件的应用进一步提升了工程测量的效率。同时，其坐标查询功能为全站仪、GPS等现代测量仪器的放样工作提供可直接使用的坐标数据。

3.
工程管理领域：除设计和施工外，在监理、项目法人乃至政府监管部门，CAD软件都成为电子图纸查阅和基础操作的必要工具。

四、如何实现水利工程制图与CAD的有效结合？

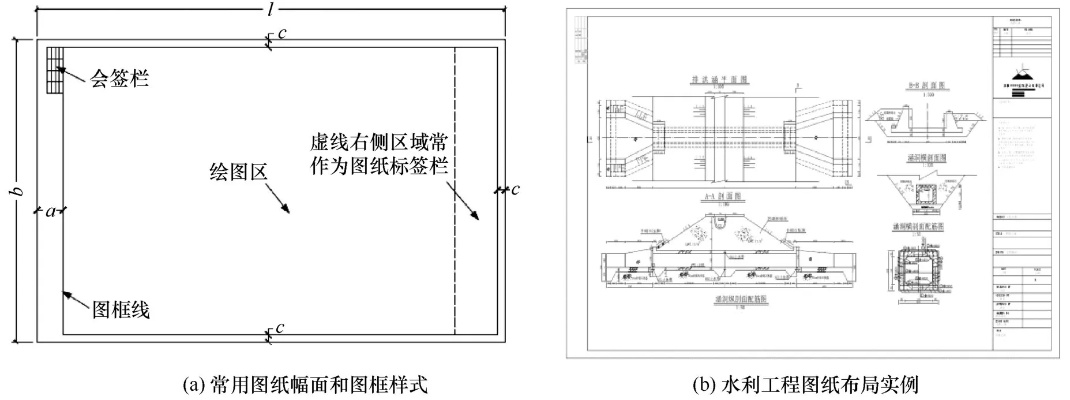

实现传统制图规范与CAD技术的深度融合，需要把握三个关键层面：首先应确保CAD制图严格遵循水工制图标准，包括图幅、线型、标注样式等基本设置；其次要充分利用CAD的块属性、动态标注等功能，实现图纸元素的参数化管理和智能更新；最后需通过标准图库建设，将常用水工构件、图例符号规范化，提升图纸绘制的标准化水平。

五、水利工程CAD教学面临哪些挑战？

当前水利工程CAD教学面临理论与实操脱节的问题。单纯依靠传统"鸭式"难以满足现代工程实践需求。优化方向包括：采用多媒体演示与模型动画相结合的方式直观展示复杂结构；推行分组讨论、"图纸会审"模拟等互动教学方式；建立建筑构造实训室，将课堂教学与现场实践有机结合。特别对于在校学生，应明确CAD软件在未来的设计、施工、监理等多岗位中的实际价值，强化学习的目标导向。

六、BIM技术如何拓展CAD在水利工程中的应用？

随着BIM（建筑信息模型）技术的发展，水利工程制图正从二维平面向三维立体模型演进。通过将CAD图纸导入BIM环境，可实现涵洞等水工建筑物的三维参数化建模。这种技术演进不仅提升了设计效率，还通过三维可视化功能增强了各部门的协同作业能力，为工程全生命周期管理提供技术支持。

七、测绘技术如何支撑水利工程CAD制图？

测绘作为水利工程规划设计的基础，直接影响CAD制图的精度与可靠性。在平面坐标系统选取时，需根据工程区域实际情况，在北京54坐标系、1980西安坐标系、CGCS2000国家大地坐标系中合理选择。在高程基准确定方面，要综合考虑1956年黄海高程系、1985国家高程基准等不同系统的转换关系，确保图纸数据与实际地形的一致性。

八、未来水利工程制图技术将如何发展？

水利工程制图技术正朝着集成化、智能化方向发展。具体表现为：CAD与GIS（地理信息系统）的深度融合，实现工程数据与空间信息的统一管理；点云数据处理技术的应用，使复杂地形条件下的建模更加精准；云计算平台的推广，实现多部门、多专业的协同设计与数据共享。这些发展将进一步提升水利工程设计的质量与效率。
