如何根据图纸算出土方工程量？详解计算步骤与影响因素

在建筑工程和场地平整等施工活动中，土方工程量的计算是项目前期准备、成本预算以及后续施工组织设计的重要依据。计算的精准度直接关系到工程投资的准确性、施工方案的可行性以及土方调配的合理性。本文将系统介绍如何依据施工图纸，采用主流方法进行土方工程量计算。

核心计算原理与基础公式

土方计算的基本目标，是确定在施工区域内，需要挖除或填筑的土壤体积。其最基础的原理是根据高程变化与面积进行计算。

总体计算公式为：总土石方量=(原地面高程-新地面高程)×全部地块面积。

具体到分项计算，关键在于确定“原地面高程”和“新地面高程”。原地面高程通常通过地形测量获得，可表示为原地表面高程加上地下深层基坑的挖土量；新地面高程则根据施工设计图纸确定，可表示为新地表面高程加上新的基坑深度。

新地表面的高程是依据施工图纸决定的，一般而言，新地表面高程会比原地表面高一些，以满足排水和使用需求。同时，基坑的深度也需根据新建建筑的实际荷载和基础形式来确定，通常会比原有基坑更深。

主流计算方法：方格网法详解

在实际工程中，尤其是地形较为平缓或台阶宽度较大的场地，方格网法是应用最广泛、精度较高的土方量计算方法。其核心步骤包括：

1.场地划分与标高标注

首先，需要依据比例尺通常为1:500的地形图，将待计算的施工场地划分为若干个方格网。这些方格的边长根据场地大小和精度要求设定，一般为20m×20m或40m×40m，并尽量与测量坐标网对齐。

接着，在每个方格的角点位置上，标注出该点的自然地面标高（通过测量获得）和设计地面标高（从图纸上获取）。

2.计算各方格角点的施工高度

施工高度是指角点的设计标高与自然地面标高之差，计算公式为：`hn=Hn-H`。其中，`hn`代表角点的施工高度，正值表示需要填方，负值则表示需要挖方。这个计算结果需要清晰地填写在方格网图的相应位置。

3.确定“零点”与“零线”

在方格网中，填方区和挖方区的分界线被称为“零线”。零线由方格边线上施工高度为零的点（即“零点”）连接而成。

确定零点位置的方法有公式法和图解法。公式法计算如下：`x1=[a×h1]/(h1+h2)`，`x2=[a×h2]/(h1+h2)`，其中`x1`和`x2`是零点到相邻角点的距离，`h1`和`h2`是相邻角点施工高度的绝对值，`a`是方格边长。图解法则更为直观，通过在角点按比例标出施工高度，直接用尺连线找出与方格边的交点。

4.计算各方格的土方工程量

根据每个方格被零线分割后的形状（如正方形、梯形、三角形等），查阅相应的体积计算公式表格，分别计算出每个方格内的挖方量和填方量。例如，对于全挖或全填的方格，其土方量约为`V=(a2×∑h)/4`，其中`∑h`是该方格四个角点施工高度的代数和。

5.汇总总土方量

最后，将所有方格的挖方量相加，得到场地总挖方量；将所有填方量相加，得到场地总填方量。通过对比总挖方和总填方量，可以进行土方平衡计算，以决定是就近弃土还是需要外借土方。例如，在某一具体工程实例中，通过计算得到挖方量为503.92立方米，填方量为504.26立方米，二者基本平衡，实现了场内调配的最优化。

计算中的关键影响因素与调整

土方工程量的计算并非简单的套用公式，还需综合考虑多种实际因素：

1.场地泄水坡度：为了确保场地排水通畅，设计标高并非一个绝对水平值。需要考虑单向或双向的泄水坡度，并对方格角点的设计标高进行调整。例如，双向排水时，角点设计标高`Hn=H0±Lxix±Lyiy`，其中`H0`是场地中心点的设计标高，`Lx`和`Ly`是该角点到中心点的纵横距离，`ix`和`iy`是纵横方向的泄水坡度。

2.土壤的可松性：土壤经过挖掘后，体积会比原生状态下增大，这个比例系数称为可松性系数。在计算土方运输车辆和堆放体积时，必须考虑这一因素。

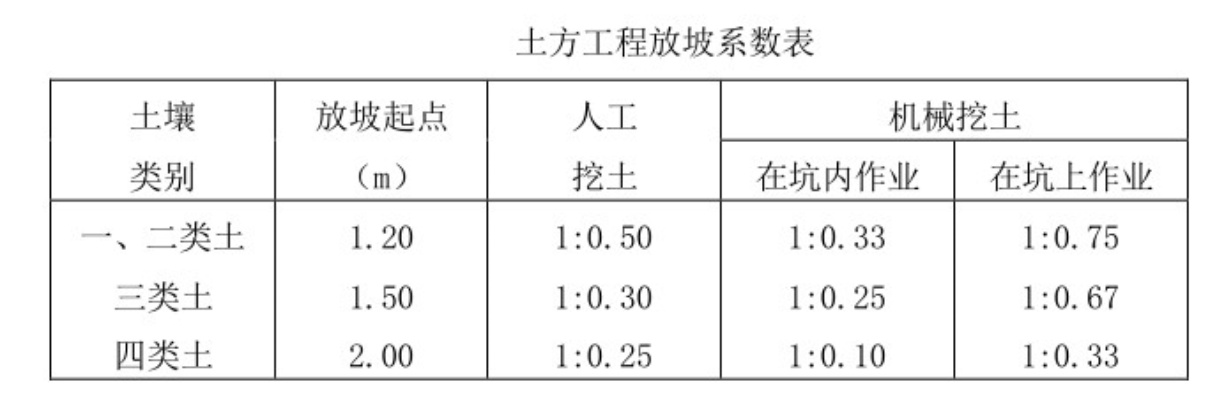

3.边坡土方量：在挖方区和填方区的边缘，需要设置放坡以保证稳定性。这部分边坡土方量也需计入总工程量。计算时，可将其近似为三角棱锥体或三角棱柱体等几何形状分别进行计算。例如，三角棱锥体边坡体积公式为`V1=(1/3)×A1×L1`，其中`A1`是边坡一端的截面积，`L1`是该边坡的长度。

4.测量与数据的准确性：计算的可靠性高度依赖于原始数据的准确性。如果填土方之前没有精确测量现状高程，仅能依靠原地形图的高程点建立数字地面模型（DTM）来计算，其结果的精确度会受到影响。此外，随着时间的推移，填方区域可能发生沉降，必要时还需根据经验预估沉降量并进行土方量补偿计算。

实践应用与注意事项

将图纸上的数据转化为实际的土方工程量，要求专业人员不仅熟练掌握计算方法，还要具备丰富的现场经验。

在实践中，例如进行厂房场地平整时，方格网图会清晰展示角点的标高、编号，以及计算出的零线和挖填高度。这是一个将理论应用于具体场景的过程。

同时，施工测量放线是土方计算得以实现的基础。在实习或实际工作中，工程人员常需带着水准仪等测量仪器，为土方工程测标高、放线，这个过程虽然辛苦，但却是确保计算准确、施工顺利的关键环节。通过与施工队伍的密切沟通与合作，才能确保图纸上的计算成果准确地指导现场作业。

总结来说，根据图纸计算土方工程量是一个系统性工程，它要求我们精准理解设计意图，细致处理测量数据，并灵活运用方格网法等方法，同时将土壤特性、排水坡度、边坡稳定等多种现实因素纳入考量，从而为工程建设提供一个可靠的数据支撑。
