工程制图边框留多少毫米？关键尺寸全解析

图纸幅面与边框基础概念

工程制图中边框尺寸的设定直接关系到图纸规范性、装订便捷性和视觉美观度。根据国家标准《技术制图》和《房屋建筑制图统一标准》的要求，常见图纸幅面分为A0至A4五个基本规格，其外框尺寸分别为：A0（841mm×1189mm）、A1（594mm×841mm）、A2（420mm×594mm）、A3（297mm×420mm）以及A4（210mm×297mm）。边框则分为外图框（幅面边线）和内图框（框线）两层，外图框采用细实线绘制，线宽一般为0.1mm，而内图框需使用粗实线，线宽范围为0.2-0.5mm，在实际CAD绘制中，图框线宽度常设置为0.7mm以保证打印效果的清晰度。

装订边与非装订边边框规范

留装订边的边框尺寸

-当图纸需要装订成册时，左侧应预留25mm的装订边，其余三边（上、下、右）的留白尺寸根据幅面调整：A0和A1图纸留10mm，A2、A3、A4图纸留5mm。例如在绘制A4图框时，需先绘制297×210mm的矩形作为外框，再通过偏移命令向内偏移5mm生成内框。

不留装订边的边框尺寸

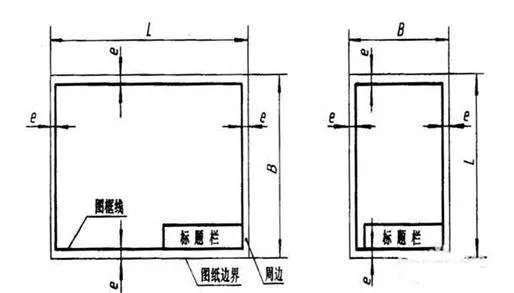

-对于无需装订的图纸，四边统一保留10mm的空白区域。这种模式下，内框可直接通过偏移外框10mm实现，简化了绘制流程。

标题栏与会签栏特殊要求

标题栏作为图纸的核心信息区，其尺寸与位置有严格规定。标准标题栏长边固定为180mm，短边根据幅面变化：A0至A2图纸为56mm，A3与A4图纸为40mm。标题栏应放置于图框右下角，其边框线宽通常设置为0.35mm，以区别于图框主线。会签栏则按需设置，一般位于图框左上角，具体格式可参照《房屋建筑制图统一标准》中的规范样式。

CAD绘制实操技巧

1.
分层设置：建议创建独立图层绘制图框，外框线宽0.7mm，内框0.5mm，并确保开启线宽显示功能。

2.
偏移应用：以A3图纸为例，外框尺寸420×297mm，通过偏移10mm获得内框区域，再调整左侧装订边偏移量至25mm。

3.
文字标注：标题栏内文字推荐使用宋体或仿宋字体，标题字高3.5-5mm，内容字高3.5mm，保持统一对齐方式。

常见问题与解决方案

• 线宽不显示：检查CAD中线宽显示是否开启，并确认图层属性中的线宽设置。
• 尺寸记忆困难：重点掌握A4（210×297mm）与A3（297×420mm）基准尺寸，其余幅面可通过倍数关系推导。
• 特殊幅面处理：当需要加长幅面时，应按基本图幅短边整数倍扩展，边框比例需同步调整。

跨行业应用注意事项

不同工程领域可能存在特定要求，机械制图通常遵循国家标准局公布的规范，而建筑制图需符合《房屋建筑制图统一标准》。在模型制作中，注记文字应按规范采用等线体、宋体等字体，并通过专业印刷确保精度。

历史沿革与标准演进

我国工程制图标准经过多次修订，现行规范强化了数字化应用场景的适配性。例如CAD绘制中可采用动态块技术实现标题栏自适应，并将成熟图框保存为DWT模板提升效率。标准的持续更新既保障了技术传承，又顺应了电子化审图的发展需求。
