工程制图需遵循哪些标准？全面解析规范要求与实施要点

一、基础标准框架

工程制图需严格遵循国家与行业标准，包括《房屋建筑制图统一标准》（GB/T50001）、《建筑制图标准》（GB/T50104）等。这些标准明确了图纸尺寸、比例、线型及字体等基础要求，例如A0至A4图幅的适用场景、粗实线与细虚线的使用区别等。图纸比例的选择需根据对象复杂性确定，总平面图常用1:500，详图则多用1:20至1:50。

二、符号与标注规范

1.
定位轴线：承重构件需标注轴线，横向以阿拉伯数字编号，竖向用大写拉丁字母，附加轴线以分数形式表示。轴线编号圆直径为8–10mm，确保施工定位精准。

2.

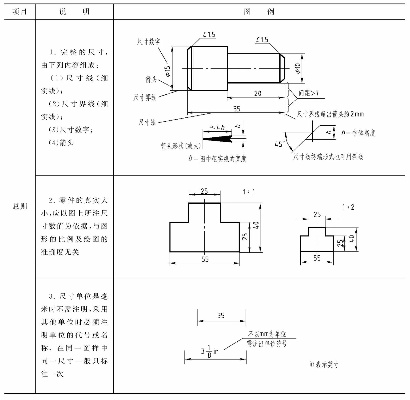

尺寸标注：尺寸数字表示实际大小，与比例无关。标注需包含四要素——数字、箭头、界线和尺寸线。标高分为绝对标高（总平面）与相对标高（施工图），单位统一为毫米。

3.
索引与详图符号：详图位置需通过索引符号明确，圆圈直径与轴线编号区分，避免信息混淆。

三、图纸类型与作用

1.
总平面图：表达建筑位置、朝向及周边环境，作为施工放线与场地布局依据。

2.
平面图：反映建筑水平布局，包括墙体、门窗及设备位置。剖切部分用粗实线，可见轮廓用中粗线，并标注三道尺寸线。

3.
立面图与剖面图：立面图体现建筑外貌，命名可依据朝向或轴线；剖面图展示内部结构，需标注楼层高度与构件标高。

四、实践应用与质量控制

1.
技术更新：传统黑板教学已难以满足现代需求，需结合BIM软件、三维模型与虚拟动画，提升图纸可读性与设计效率。

2.
错误防范：常见问题包括尺寸遗漏、符号误用及材料标注不清。例如，钢筋等级混淆或混凝土配比错误可能导致结构隐患。

3.
审核机制：推行“图纸会审”模拟，通过团队讨论排查矛盾，确保设计与施工规范匹配。

五、行业发展趋势

随着智能建造的推进，制图标准持续迭代。例如，《产品几何技术规范》（GB/T157-2025）等新标强化了公差与精度要求，推动制图向数字化、标准化深度转型。

小编有话说：工程制图标准的严格执行是保障工程质量的基石。设计人员需熟练掌握规范细节，并结合技术工具优化表达，最终实现“图物一致”的目标。
