1.水利工程图纸符号有什么重要性？
水利工程图纸是工程界的通用语言，其上的符号系统在工程的设计、施工与管理各阶段均发挥着不可替代的作用。它们以统一、规范的方式表达设计意图，让不同专业背景和技术层级的人员都能准确理解图纸内容，确保工程顺利推进。若符号解读错误，轻则返工，重则引发工程质量与安全问题。
2.图纸的基本构成元素有哪些？
一张完整的水利工程图纸，其尺寸标注通常由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四个部分组成。尺寸线必须用细实线单独绘制，并与被标注线段平行。尺寸起止符号在标注直线时可用45°短划或箭头，但全图必须保持一致；而在标注半径、直径、角度及弧长时，起止符号则宜采用箭头。
3.尺寸数字的标注有哪些规则？
尺寸数字的标注方向有明确规范：当尺寸线为水平或倾斜方向时，字头向上；当尺寸线为垂直方向时，字头向左。应尽量避免在图示30°倾斜范围内标注尺寸，如果无法避免，需采用特殊形式进行标注。
4.圆和圆弧的尺寸如何标注？
标注圆和大于半圆的尺寸时，应注写直径，并在数字前加注符号“?”；标注半圆或小于半圆的尺寸时，则注写半径，并在数字前加注符号“R”。它们的尺寸线都必须通过圆心，箭头指到圆弧。
5.管道系统有哪些常用符号？
在水利图纸中，管道系统常用字母代号来区分功能。例如，给水管道用“J”表示，高区用“G”，低区用“D”。排水管道中，“W”代表污水管，“F”是废水管，“Y”是雨水管。消防管道方面，“X”和“H”表示消火栓系统，“Z”或“ZP”则代表自动喷淋系统。

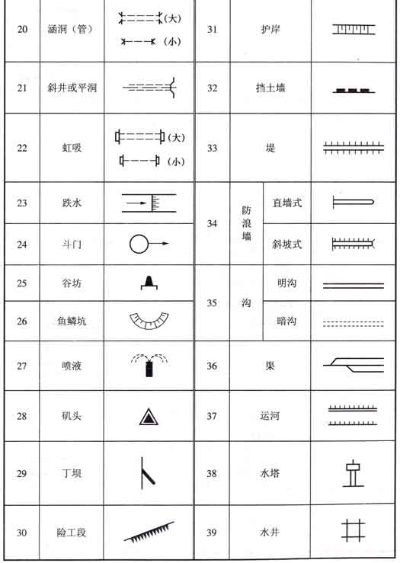

6.核心的挡水建筑物图例有哪些？
挡水建筑物用于拦截江河、形成水库，其图例是图纸解读的重点。
重力坝：图例通常呈现为梯形，其斜边精准地表示坝的上下游坡面，高度代表坝高，底边长度则反映坝底宽度。梯形内部会用不同的线条或填充图案表示材料，如混凝土坝常用细密斜线填充。
拱坝：一般用一段弧线表示拱圈的形状，弧线的弯曲程度体现其曲率，两端则有垂直线条表示与坝基的连接。
土石坝：图例也常为梯形，但内部填充图案会采用不规则的小点或短线条来表示土石材料。
水闸：图例一般由闸室、上下游连接段等部分组成。闸室用矩形表示，内部线条可指示闸门位置与形式，如平板闸门用水平线，弧形闸门用弧线。上下游连接段常用渐变图形表示水流的扩散与收缩。
7.泄水建筑物及输水建筑物有何图例特征？
泄水与输水建筑物负责水流调控与输送。
溢洪道：图例中常带有明显的泄流箭头符号，直观表示其泄洪功能。
隧洞：作为地下结构，其在图纸上通常用虚线表示。
渡槽：是架空的输水通道，其图例样式也如其实际结构。
涵洞：图例通常用短平行线表示。
8.其他常见水工建筑物的符号是什么？
水电站：其标注详细程度与图纸比例尺相关，大比例尺图能显示详细设备，小比例尺则简化成特定图标。
泵站：小型泵站符号较为简单，大型泵站的图例会更加详细。
船闸：图例表现为双线通道，清晰表明船舶通行路径。
堤防：在图纸上用连续的实线表示，是防洪体系中重要的线性工程。
9.如何识别图纸中的高程与坡度？
高程通常使用等腰直角三角形作为标高符号，其斜边呈45度，尖端需接触所标注的轮廓线，单位通常为米。坡度标注则有两种常见方法：既可以用比例表示（如1:2），也可以用百分比表示（如1%），并会标注指示下坡方向的箭头。
10.钢筋符号应如何识读？
水利工程中钢筋标注包含直径与间距信息。例如，“?10@150”表示使用的是直径为10毫米的钢筋，钢筋的中心间距为150毫米。
11.不同设计阶段的图纸有何侧重？
水利工程图纸随设计阶段深入，其内容与用途也不同。
规划图：如流域规划图，通常在比例较小的地形图上采用符号图例示意工程的整体布局、位置及受益面积。
枢纽布置图：此图将枢纽内主要建筑物的平面图形布置在地形图上，清晰表达各建筑物的位置关系及与地面交界情况。
施工图：是设计工作的最终成果，具有图纸齐全、表达准确、要求具体的特点，直接用于指导施工。
12.看图时有哪些注意事项？
首先，要熟悉基本的投影原理和国家制图标准。其次，应建立全局观，从规划图、枢纽布置图到结构详图，按顺序识读，理解工程全貌与局部构造的关系。最后，需格外注意图例说明和细节标注，因为不同项目或设计单位可能在符号使用上存在细微差别。施工图纸作为沟通桥梁，其上每一个符号都需被准确理解和执行，这是确保建筑物安全、实用与美观的基础。
