《电力工程电缆设计规范》常见问题解答：从设计到检测的全流程指南

1.电力工程电缆设计规范主要包括哪些技术内容？

该规范以GB50217为标准，强调了电缆芯数选择、绝缘类型确定、保护地线截面计算及并联电缆配置等核心要求。例如，对于主芯截面在400mm2至800mm2之间的电缆，规范明确了保护地线的最小允许截面，以确保接地安全。同时，针对大电流负荷的供电回路，规范要求多根电缆并联时需统一截面和材质，避免因参数差异导致电流分配不均。在电缆终端选择方面，规范补充了通用性要求，包括绝缘处理和连接可靠性，以适应不同电压等级（如10千伏及以下）的应用场景。这些规定旨在提升电缆系统的整体安全性和运行效率。

2.电缆检测中抽样和送检长度有哪些具体要求？

电缆检测的抽样需从同一生产批次中随机抽取，样品数量应符合出厂抽样量标准，重要工程（如城市电网或高层建筑）需采用更严格的抽样方法以保证代表性。送检长度取决于检测项目：导体电阻或截面积测试需至少5米，绝缘电阻检测要求10-12米，而成束阻燃试验等复杂项目则需25-50米。例如，10平方毫米以下电缆取样50米，而10平方毫米以上需30米，具体需结合检测机构建议执行。检测项目包括外观检查、电气性能（如绝缘电阻和电压试验）、物理性能（如抗拉强度和耐磨性）及火灾性能测试，确保电缆符合国家和行业标准。

3.不同电缆类型（如阻燃、耐火电缆）在防火设计中有何区别？

阻燃电缆的核心特性是控制火焰蔓延范围，适用于成束敷设环境，能有效防止火灾扩大。普通阻燃电缆在燃烧时可能释放浓烟和有毒气体（如氯化氢），因此低烟无卤阻燃电缆更受推崇，其几乎不产生腐蚀性物质，利于人员疏散和救援。耐火电缆则采用无机材料（如云母带）复合绝缘，具有较高耐火性能，广泛用于公用设施和地铁等场合。相比之下，矿物绝缘电缆使用氧化镁绝缘和无缝铜管护套，防火等级更高，但成本较高，多用于消防设备线路。设计时需根据建筑等级和风险选择合适类型，例如高层建筑优先选用成束阻燃电缆。

4.电缆敷设方式如何影响工程安全与成本？

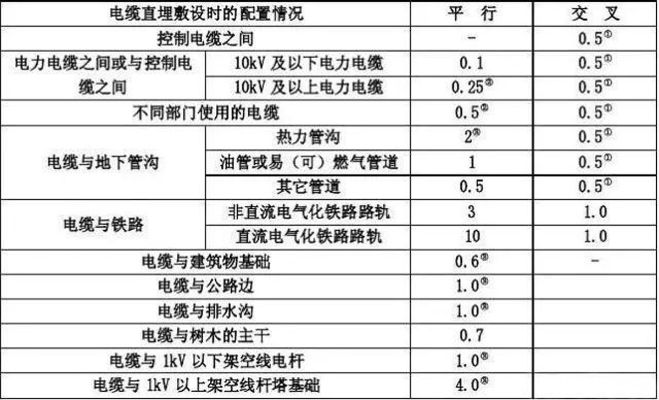

直埋敷设因投资低而被广泛应用，但施工前需实地勘察并绘制电缆走向图，避开高温或化学土壤区域。对于城市电缆系统，规范新增了电缆与管道间距要求，以及隧道安全孔设置规定，以保障维护和应急操作。在敷设过程中，电缆应避免交叉，并设置标志牌注明电压和编号，以确保布局规整。此外，敷设材质选择也至关重要，交联聚乙烯绝缘电缆因其热固性和机械稳定性，成为当前主流选择，能有效提升导电性能并减少故障风险。

5.电缆检测方法有哪些具体操作规范？

外观检查采用目测、量测和称重等方法，评估电缆尺寸、重量和标志是否符合标准。电气性能检测需使用电容桥或电阻计设备，测试绝缘电阻和电气强度，确保符合国家规范。物理性能检测涉及拉伸试验和耐磨性测试，例如使用摩擦系数试验机验证电缆耐久性。火灾性能检测则通过专用燃烧设备进行，评估电缆在火焰下的行为，包括成束阻燃能力。这些方法需严格遵循相关标准，如GB/T18380的阻燃要求，以及环保性能检测以控制有害物质。

6.如何根据工程需求选择合适的电缆载流量和材质？

电缆载流量需依据《电力工程电缆设计规范》及当地条件（如环境温度和成组校正因子）计算，例如低压电力电缆的选择需考虑截面和电压降因素。在材质方面，铜芯必须采用高纯度铜（纯度≥99.95%），导电率不低于97%IACS，以确保低电阻和高可靠性。对于住宅小区，基本配置容量按建筑面积划分：90m2以下为6kW，144m2以上为10kW，配变容量油变不超过630kVA，干变不超过1250kVA。公共服务设施（如办公或商业区域）则根据负荷密度估算，办公区域为40-80VA/m2，商业区域为60-100VA/m2，以优化能效和安全性。

7.规范中对电缆金属层接地和绝缘处理有何新要求？

规范新增了交流系统三芯电缆的金属层接地规定，强调直接对电缆金属层实施开断并作绝缘处理，以防止电势差和电腐蚀问题。在终端设计中，要求确保接地连接的稳固性，避免因松动引发故障。此外，对于电缆护套，需符合低烟无卤A级阻燃标准，表面标志应清晰耐久，便于识别和维护。这些更新旨在增强电缆在复杂环境（如城市地下系统）中的长期稳定性。

8.电缆敷设中的质量控制有哪些关键点？

质量控制包括电缆路径规划、最小额定载流量校核以及产品认证要求（如3C证书）。在敷设过程中，电缆槽盒内线缆总截面不应超过槽盒截面积的20%，以预留扩容空间。同时，槽盒和梯架的切口需进行防腐防锈处理，延长使用寿命。现场检验需验证电缆绝缘性能和外形，确保无弯曲损伤，并遵循行业标志规范，减少交叉施工风险。
