工程制图怎么找圆心？从几何原理到CAD实操全解析

一、几何原理基础

圆心定位的核心在于理解圆的几何特性：圆上任意点到圆心的距离相等（即半径），且直径所对圆周角为直角。对于规则图形，正方形内切圆圆心位于对角线交点；正多边形内切圆圆心可通过连接相邻边中点定位。在圆弧连接场景中，连接圆弧的圆心轨迹为已知圆弧的同心圆——外切时轨迹圆半径为两圆半径之和，内切时为半径之差。

二、手动绘图定位方法

1.
垂线法

通过圆上任意两点作弦，再分别作弦的垂直平分线，两条垂直平分线的交点即为圆心。此方法依赖直尺和三角板，适用于基础制图作业。

2.
切线法

利用尺子画两条与圆相切的平行线，连接切点形成直径，其中点即为圆心。该方法无需刻度尺，仅通过几何构造即可实现定位。

3.
三弦垂直平分线法

在圆上选取三个不共线的点，两两连接成弦，分别作三条弦的垂直平分线，其交点必为圆心。此法精度较高，但操作步骤较繁琐。

三、CAD软件精准定位

1.对象捕捉设置

在CAD中启用“对象捕捉”功能是关键步骤。需进入【草图设置】界面，勾选“圆心”选项，确保系统自动捕捉圆心位置。例如绘制R65圆弧时，可通过捕捉已知圆的象限点，结合直径参数快速定位圆心。

2.几何关系运用

• 内切圆定位：当Φ89圆与R65圆内切于象限点时，两圆圆心位于同一条竖直中心线上。通过“圆”命令选择“2P”两点绘制模式，输入直径值130（即半径65×2）即可精确生成目标圆。
• 偏移命令应用：如图纸中存在参考矩形，可通过偏移命令生成内部辅助线，其交点即为目标圆心位置。

3.三维软件辅助

SketchUp中可通过绘制相交辅助线定位圆心，使用“测量”工具验证半径均等性。安装“CircleCenterMarks”等插件可自动标记圆心，提升建模效率。

四、特殊场景处理

1.不规则多边形内切圆

需连接多边形顶点与对边中点形成系列线段，这些线段的内部交点即为内切圆圆心。结合CAD的量测工具确定半径值，完成精确绘制。

2.复杂圆弧连接

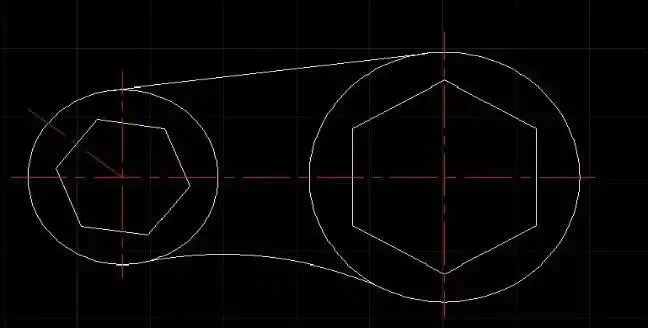

以轴承座圆弧连接为例，首先作与已知直线相距为连接圆弧半径的平行线，其交点即为连接圆弧圆心；再通过垂足确定连接点（切点）。对于连杆类零件，需通过半径加减计算确定圆心轨迹圆。

五、标注规范与注意事项

1.
尺寸标注：圆尺寸需标注直径，箭头指向圆弧；大圆弧应标注半径，并在尺寸数字前加注“R”。当圆弧无法标出圆心时，需使用折线式半径尺寸线。

2.
精度控制：手工绘图时需保持工具清洁，避免铅笔芯磨损导致误差；CAD操作中应充分利用对象捕捉、极轴追踪等功能保证定位准确性。

六、常见问题解决方案

a)无法捕捉圆心时，检查对象捕捉设置是否开启“圆心”模式

b)内切圆定位偏差时，验证几何关系计算是否正确

c)三维模型圆心丢失时，可通过插件重新标记或使用辅助线重构

通过掌握几何原理与软件工具的结合应用，工程制图中的圆心定位难题可迎刃而解。无论是传统手工绘图还是现代CAD设计，精准的圆心定位都是确保工程质量的重要基础。
