混凝土抗压强度检测依据标准是什么？核心标准与工程实践全解析

1.什么是混凝土抗压强度的标准养护强度与同条件养护强度？它们的核心区别是什么？

在混凝土强度检测体系中，标准养护强度与同条件养护强度是两种基础且关键的强度类型。标准养护强度指试件在温度为（20±2）℃、相对湿度为95%以上的标准养护室内养护至28天龄期后测得的抗压强度值，它主要用于评定验收批混凝土的强度是否合格，是工程验收的根本依据。而同条件养护强度则指试块被放置在工程结构实体旁，经历与实际结构完全相同的温度、湿度等环境条件养护后测得的强度值，其目的在于反映结构中混凝土在特定龄期的实际强度发展状况，以指导拆模、张拉、吊装等关键施工工序的决策。

两者的核心区别主要体现在三个方面：首先是养护方式的不同，前者是恒温恒湿的标准养护，后者是与结构同步变化的自然或施工环境养护。其次是评定目的各异：标准养护强度关乎混凝土质量的最终验收，存在明确的“合格”与“不合格”之分；而同条件养护强度侧重于施工过程的控制，用于判断施工工艺的可行性，本身并无“合格”与“不合格”的绝对概念。最后，在评定方法上，标准养护强度根据验收批的划分，可采用标准差已知统计法、标准差未知统计法或非统计法进行评定；而同条件养护强度的检验通常与具体的施工班组及工作时段相对应。在采用商品混凝土的施工现场，由供应方、施工方和监理共同取样制作的标准养护试块，其强度才是验收的法定依据。

2.混凝土立方体抗压强度标准值的具体定义与强度等级如何划分？

混凝土立方体抗压强度标准值是衡量混凝土力学性能的核心指标。根据国家标准，它被定义为按照标准方法制作并养护的边长为150mm的立方体试件，在28天龄期时，使用标准试验方法测得的抗压强度总体分布中的一个特征值，并且保证强度低于该值的概率不超过5%。这个值的确立，排除了不同养护环境、试验方法等变量带来的干扰，使得不同批次、不同产地的混凝土强度具备了可比性。

我国的混凝土强度等级就是依据立方体抗压强度标准值来确定的。《混凝土结构设计规范》据此划分了从C15到C80共多个强度等级。例如，C30表示该等级混凝土的立方体抗压强度标准值为30N/mm2。规范对不同应用场景下的混凝土最低强度等级也作出了明确规定：一般而言，钢筋混凝土结构的混凝土强度等级不应低于C15；当使用特定级别钢筋或构件承受重复荷载时，要求通常不低于C20；而对于预应力混凝土结构，其混凝土强度等级则不应低于C30，若采用高强预应力钢筋，建议不低于C40。C50至C80的区间通常被定义为高强混凝土范畴。

3.混凝土抗压强度检测的主要方法有哪些？各有什么优缺点？

目前，工程实践中混凝土抗压强度的检测方法多样，主要可分为无损检测、局部破损检测以及试块抗压试验三大类。

-
立方体试块抗压强度检测法：这是最基础、最权威的检测方法。其过程包括在混凝土浇筑地点随机取样，制作标准尺寸的立方体试件，养护至规定龄期后在压力机上进行抗压测试。该方法的优点是结果直观、权威性高，是强度等级评定和工程验收的法定依据。其局限性在于只能代表取样点的质量，并且存在一定的制作、养护和试验偏差。

-
钻芯法：作为一种局部破损检测方法，钻芯法是利用金刚石钻机从结构实体上直接钻取圆柱形芯样，经过加工养护后进行抗压测试，以此推定结构实体混凝土的强度。该方法的最大优势在于结果直接来自结构本身，能真实反映混凝土内部状况，如密实度、骨料分布等，结果非常直观可靠。但其缺点也很明显：会对结构造成局部损伤，检测成本较高，且钻芯过程受结构内钢筋间距和构件尺寸的限制，在一些薄壁构件或配筋密集区域实施困难。目前，建筑、公路、水工等多个行业都发布了各自的钻芯法技术规程，如《钻芯法检测混凝土强度技术规程》(JGJ/T384-2016)和(CECS03:2007)等。

-

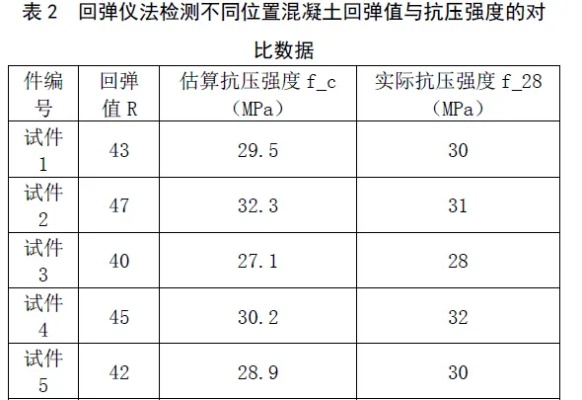

回弹法：这是一种应用非常广泛的无损检测方法。其原理是通过回弹仪撞击混凝土表面，测量重锤被反弹回来的距离，以回弹值作为混凝土表面硬度的指标，进而通过测强曲线换算成混凝土抗压强度。回弹法的主要优点是操作简便、快速、经济，且对结构无任何损伤，非常适合进行大面积的普查。其不足之处在于检测结果主要反映的是混凝土表层的硬度，精度受混凝土表面碳化深度、湿度、浇筑面等多种因素影响，通常需要与其他方法（如钻芯法）配合使用进行修正。

4.检验批应如何科学划分？取样有哪些具体规定？

科学地划分检验批并规范取样是确保混凝土强度评定结果准确可靠的前提。根据《混凝土强度检验评定标准》(GB/T50107)，一个检验批的混凝土必须由强度等级相同、试验龄期相同、生产工艺条件和配合比基本一致的混凝土组成。

在取样方面，有以下关键要求：

• 取样地点必须是混凝土的浇筑地点，并应随机抽取。
• 取样频率和数量需满足：
• 每拌制100盘且不超过100m3的同配合比混凝土，取样应不少于一次。
• 每一工作班（通常指8小时）内，同配合比混凝土若不足100盘和100m3，取样也应不少于一次。
• 当连续浇筑的同配合比混凝土量超过1000m3时，可调整为每200m3取样不少于一次。
• 对于房屋建筑，还要求每一楼层、同一配合比的混凝土，取样不少于一次。
• 每次取样至少应制作一组标准养护试件，每组包含3个试块，且这3个试块必须来自同一盘或同一车的混凝土。试件的制作与养护必须严格遵守《普通混凝土力学性能试验方法标准》(GB/T50081)的规定。
• 对于那些掺加了大量矿物掺合料（如粉煤灰、矿粉）的混凝土，尤其是大体积混凝土，由于其早期强度增长较慢而后期强度增长较快的特点，可以根据工程设计的要求，采用超过28天的更长龄期（如60天或90天）的混凝土强度来进行评定，这更符合其真实的强度发展规律。

5.试验方法本身如何影响混凝土抗压强度的测试结果？

试验方法的选择和操作的规范性对混凝土抗压强度测试结果有着直接且显著的影响。一个关键影响因素是试验机承压板与试件接触面之间的摩擦力。当试件在压力机上受压时，会同时产生竖向的压缩和横向的膨胀变形。由于钢制承压板的横向变形系数通常小于混凝土，承压板会通过接触面上的摩擦力约束混凝土试件的横向自由变形，这种效应类似于在试件的端部增加了“套箍”作用，从而在一定程度上抑制了裂缝的早期发展与扩张，最终导致测得的抗压强度值偏高。在这种情况下，试件的破坏形态通常表现为典型的两个对顶角锥体。

反之，如果在试件的上下承压面涂抹油脂类润滑剂，这种摩擦力将被大大削弱，试件的横向变形几乎不受约束。此时，试件将倾向于沿着与压力作用方向平行的平面产生劈裂破坏，测得的抗压强度值则会相应较低。为了统一标准、保证结果的可比性，我国的国家标准明确规定，在进行混凝土立方体抗压强度试验时，不采用任何润滑措施。此外，试件的尺寸、加载速率、试模的精度以及操作人员的技术水平等因素，同样会对最终的强度测试结果产生影响。因此，在检测过程中必须对所有环节进行严格控制。
