工程制图圆的直径怎么标注？——从基础规范到实战技巧全面解析

一、核心标注规则

问：圆的直径标注必须遵循哪些基本原则？

1.
尺寸数值优先原则

机件的真实大小应以图样标注的尺寸数值为准，与图形比例或绘图精度无关。例如，即使绘制的圆因缩放显示较小，标注的直径数值仍应反映实际尺寸。

2.
单位统一规范

默认单位应为毫米（mm），无需标注单位符号。若采用其他单位（如厘米、英寸），则必须明确标注计量单位代号。

3.
标注位置要求

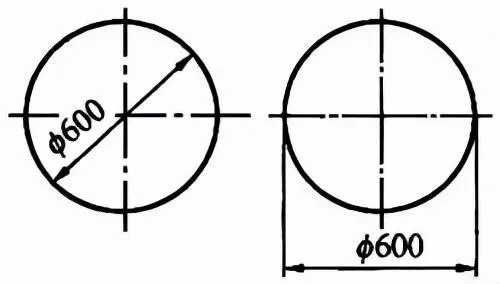

尺寸线必须通过圆心，终端绘制箭头指向圆弧，尺寸数字前需加注直径符号"Ф"。对于不完整圆（如半圆），尺寸线应略超过圆心且单端绘制箭头。

二、标注要素详解

问：直径标注包含哪些关键要素？如何设置？

-
尺寸界线

从圆轮廓引出细实线，超出尺寸线终端2-3mm，起点偏移量建议设置为0.875mm。

-
尺寸线与箭头

尺寸线应与圆轮廓平行，箭头大小按标准设为3.5mm。在CAD软件中可通过“标注样式”对话框调整基线间距为5.25mm。

-
尺寸数字与符号

数字高度建议3.5或5mm，位于尺寸线上方或中断处。直径符号"Ф"应置于数字前，球面需额外添加（如SФ）。

三、操作方法与技巧

问：在CAD软件中如何具体操作直径标注？

1.
命令输入法

可直接输入直径标注指令"DDI"功能，或通过菜单选择“标注-直径”命令。绘制圆时使用"C"定义圆心和半径。

2.
样式配置要点

• 在“调整”选项卡中，空间不足时优先设置“文字和箭头”移除规则
• 小圆标注（直径＜10mm）可采用引出标注，用点圆规辅助绘制

3.
特殊场景处理

• 大圆弧标注：半径过大时可折断尺寸线，仅标注数字和符号
• 球体标注：必须在符号前加注但标准件轴端可酌情省略

四、常见问题与解决方案

问：标注过程中容易出现哪些错误？如何避免？

-
符号遗漏

直径符号会导致尺寸性质误判，应通过模板预设强制添加。

-
比例失调

箭头与数字大小需符合3.5/5mm标准，避免因显示缩放影响打印效果。

-
层级混乱

遵循“大尺寸在外，小尺寸在内”原则，尺寸数字不可被任何图线穿过。

五、标准规范依据

问：直径标注的强制标准有哪些？

根据国家标准GB/T16675.2，尺寸标注需满足：

• 每个尺寸仅标注一次，位于结构最清晰视图
• 尺寸界线与尺寸线倾斜时夹角≥15°
• 对称机件标注尺寸线应超过中心线

六、进阶应用场景

问：特殊工程场景下有哪些变通标注方法？

1.
板状零件：厚度标注可在数字前加注符号"t"直径标注

2.
狭小空间：用圆点或斜线代替箭头，优先采用引出标注

3.
自动化标注：利用CAD设计中心拖拽预设样式，保持多图纸标注一致性
