工程制图可见性怎么判断？详解投影原理与重影点分析法

一、什么是工程制图中的可见性？

可见性是指在工程图纸中，根据投影方向判断轮廓线是否可见的过程。可见部分用实线表示，不可见部分则用虚线表示。例如，在正投影中，正对光源的物体轮廓直接投影到平面上，画为实线；而背对光源或内部结构则无法直接看到，需用虚线标注。这一概念源于投影法，即将三维物体映射到二维平面，通过线条的虚实传达设计意图，确保制造或施工时能准确理解零件结构。

二、为什么可见性判断如此重要？

可见性错误可能引发严重问题。首先，图纸是设计意图的唯一传达媒介，如果可见线条混淆，可能导致零件制造错误，例如加工出多余孔洞或缺失关键特征。其次，在施工阶段，虚线表示的隐藏结构（如内部管线）若被误解，会造成安装冲突，增加工程成本。据统计，许多图纸错误源于可见性标注不清晰，因此严格的审查流程必不可少。此外，清晰的可见性标注能提升图纸的可检验性，便于通过尺寸检查验证零件功能，降低故障风险。

三、如何通过投影面判断可见性？

工程制图常用三投影面体系：水平面（H面）、正平面（V面）和侧平面（W面）。判断时，需根据投影方向分析线条的虚实：

• H面投影：从上方向下看，可见轮廓画实线，不可见画虚线。例如，一个立方体的顶部边缘在H面上为实线，但底部隐藏边缘需用虚线。
• V面投影：从正前方看，前方轮廓为实线，后方被遮挡部分为虚线。
• W面投影：从侧方看，左侧或右侧可见性类似。

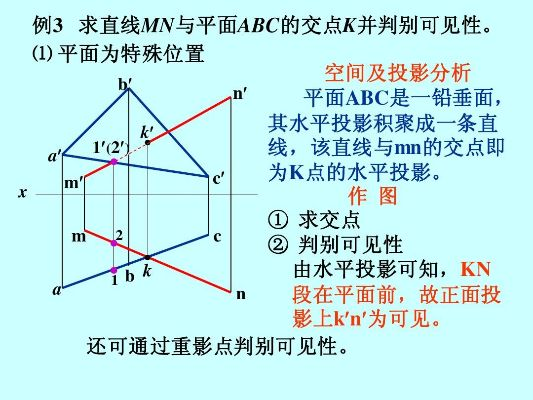

具体操作中，对于直线与平面相交的情况，可从交点向另一投影面作投影线：在H面上，若投影线先与平面相交，则直线在该点不可见；反之可见。这种方法确保在多视图下保持一致性，避免矛盾。

四、什么是重影点？如何用它判断可见性？

重影点是指空间两点在某一投影面上的投影重合时，这两点称为对该投影面的重影点。例如，A和B点对H面的投影重合，则它们是对H面的重影点。判断可见性时，需根据坐标关系：

• 对V面的重影点：反映正前和正后方关系，离观察者较近的点可见，其投影画实线；较远者不可见，投影用括号括起。
• 对H面的重影点：反映正上和正下方关系，上方的点可见，下方的点不可见。
• 对W面的重影点：反映正左和正右方关系，左侧点通常可见。

例如，在水平面重影点判断中，需参考正面投影：离观察者较远的点（即上方点）可见。这方法简化了复杂结构的可见性分析，尤其适用于机械零件中的重叠特征。

五、可见性判断的常见错误及如何避免？

初学者常犯错误包括：

• 标注隐藏线：在尺寸标注中，错误地将虚线表示的隐藏线作为基准，导致制造偏差。应避免标注隐藏线，仅使用可见轮廓线作为尺寸参考。
• 忽略剖视图规则：在剖视图中，被剖切部分不应画虚线，但许多人在此出错，影响图纸清晰度。
• 线型混淆：细实线、粗实线和虚线的用途不同，例如尺寸界限用细实线，而可见轮廓用粗实线。混淆线型可能导致阅卷时被扣分，或在CAD绘图中不规范。

为避免这些错误，建议：

• 在图纸审查阶段，建立多轮审核流程，确保可见性标注一致。
• 使用坐标尺寸和剖面视图增强清晰度，减少歧义。
• 通过实践锻炼空间想象能力，例如认真完成轴测图作业，从三视图逐步构建三维模型。

六、如何提升可见性判断的技能？

提升技能需结合理论学习和实践：

• 强化空间理解：通过绘制三视图和轴测图，锻炼从二维到三维的转换能力。建议从简单长方体开始，逐步切割成复杂形状，避免依赖抄作业。
• 掌握CAD工具：在数字化绘图中，正确设置线型（如细实线用于辅助线，粗实线用于轮廓），确保输出规范。
• 参考最佳实践：例如，在图纸中添加简洁注释，阐明设计意图，并确保所有视图比例合理。此外，多参与施工配合阶段，观察实际工地情况，能反哺制图精度。

总之，可见性判断是工程制图的核心，它要求制图者细致分析投影关系和空间结构。通过系统学习和反复练习，可大幅减少错误，提升图纸质量。

七、可见性判断在施工图中的应用实例

在施工图设计中，可见性判断直接影响管线综合和安装精度。例如，在复杂建筑项目中，各专业（如暖通、电气）的管线可能在交叉处重叠，此时需通过剖面视图判断可见性：可见管线画实线，不可见部分用虚线，并在管线综合平面图中标注，避免施工冲突。一个常见例子是，在V面投影中，如果两根管道交叉，前方管道画实线，后方被遮挡部分画虚线，指导工人正确安装。

八、总结

工程制图可见性判断依赖于投影原理和重影点分析，正确应用这些方法能确保图纸的准确性和可读性。随着技术发展，结合CAD和BIM工具可进一步自动化可见性检查，但基础的空间思维能力始终是关键。建议制图者持续学习相关标准，如线型规范和尺寸标注规则，以提升整体设计水平。
