水利工程施工图纸会审全解析：目的、流程与关键问题应对

一、图纸会审的基本概念与目的

问：什么是水利工程施工图纸会审？其主要目的是什么？

水利工程施工图纸会审指工程各参建单位（包括建设单位、设计单位、监理单位及施工单位）在施工前对设计图纸进行的全面审查与讨论活动。核心目的是优化设计，确保图纸的准确性与可行性，避免施工阶段出现返工或安全隐患。具体而言，会审可帮助发现设计中的尺寸错误、材料选用不合理、专业冲突等问题，例如结构设计与机电管道布置矛盾时，需提前协调解决方案。此外，会审还能加强各方沟通，使施工单位更深入理解设计意图，为制定施工方案奠定基础。

问：图纸会审为什么在水利工程中尤为重要？

水利工程涉及复杂的地形、水文条件及多专业协作（如土建、机电、金属结构），任何设计疏漏均可能引发严重质量事故。据统计，部分水利项目因前期勘测不足或设计缺陷，导致施工阶段频繁变更，影响工程进度与安全。通过会审，可提前纠正此类问题，保障投资效益与工程耐久性。

二、图纸会审的参与方与职责

问：哪些单位需参与图纸会审？各方承担什么角色？

会审需建设方、设计方、监理方、施工方及设备供应商等共同参加。

• 建设单位：作为组织者，负责协调会议安排、记录结论，并督促问题整改。
• 设计单位：解释设计意图，回应各方质疑，并根据会审意见调整图纸。
• 监理单位：审核图纸合规性，确保其符合技术标准与安全要求。
• 施工单位：基于施工经验，提出实际操作难点（如构件吊装可行性、材料供应匹配度），并参与技术方案讨论。
• 其他单位：如质监机构或专业顾问，可从第三方角度提出优化建议。

问：参会人员需具备什么资质？

各参与方应选派经验丰富的技术人员，如项目经理、总工程师、专业监理工程师等，确保其具备解决交叉专业问题的能力。

三、图纸会审的流程与时间安排

问：图纸会审的具体流程包括哪些步骤？

会审流程可分为准备、审查、会议与落实四个阶段：

1.
图纸接收与发放：设计院提交图纸后，建设单位检查图纸完整性，并由监理单位向施工单位分发，同时记录归档。

2.
初步审查：各单位在收到图纸后3-15个工作日内独立审查，整理问题清单（如尺寸矛盾、工艺不匹配）。

3.
正式会审会议：由建设单位或监理主持，各方逐项讨论问题并形成结论。会议需明确责任单位与整改期限，避免遗留模糊事项。

4.
纪要签发与落实：会审记录经各方签字确认后，设计单位需根据纪要修改图纸，监理负责监督变更执行。

问：会审的时间节点如何控制？

设计交底通常在图纸分发后3个工作日内进行，而正式会审会议需在交底后15个工作日内完成，确保单位工程开工前解决所有设计疑问。

四、图纸会审的审查重点与常见问题

问：图纸审查应关注哪些核心内容？

审查需覆盖技术可行性、专业协调性与合规性：

• 设计一致性：检查施工图与设备技术要求、特殊材料规范是否匹配。
• 专业冲突：验证土建、电气、给排水等专业设计是否存在空间交叉矛盾（如管道穿越承重梁）。
• 施工适配度：评估构件尺寸是否满足运输吊装条件，新工艺是否具备实施资源。
• 规范符合性：确保图纸遵循国家标准及强制性条文，如防洪设计标高是否符合流域规划。

问：水利工程图纸常见问题有哪些？如何应对？

典型问题包括：标高标注错误、地质勘测数据缺失、结构计算疏漏等。例如，某水库项目在会审中发现泄洪道宽度与水文数据不符，经设计单位复核后避免了汛期风险。应对时，施工单位应优先以书面形式提交疑问，监理单位协调设计方澄清，重大问题需组织专题论证。

五、图纸会审与技术交底的关系

问：图纸会审与技术交底有何区别与联系？

技术交底侧重于设计方向施工方传递技术参数与工艺要求，而会审更强调多方对图纸的质疑与优化。在实际操作中，两者常结合进行：先由设计单位进行交底，说明新材料、新技术的应用要点；随后各方开展会审，针对交底内容提出补充或修正。例如，在涵洞工程中，交底可能明确混凝土抗渗等级，而会审则讨论施工缝设置是否合理。

六、会审记录的编写与后续管理

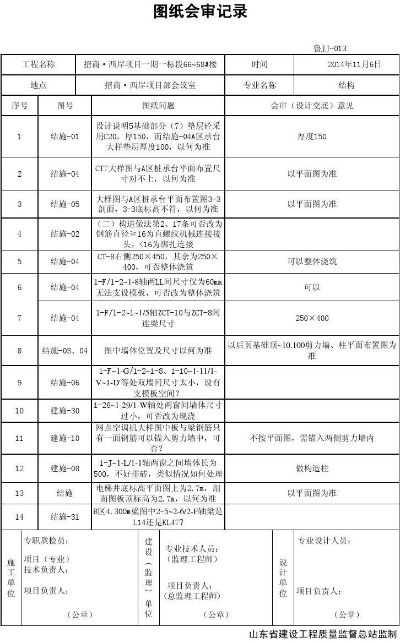

问：会审纪要应包含哪些要素？如何确保其有效性？

会审纪要需明确会议时间、参与人员、讨论问题、结论及责任分工。纪要经各方签署后具法律效力，需作为施工依据归档。若问题未在会审中解决，应记录待答复事项与最终期限，并由监理跟踪闭环处理。

七、特殊情境下的会审注意事项

问：对于复杂水利工程（如大坝或泵站），会审需特别关注什么？

此类项目应增加审查深度，如邀请外部专家参与，重点验证水力计算模型、抗震设计等关键参数。同时，需评估环境因素（如流域生态影响）是否在设计中被充分考虑。

小编有话说

图纸会审是水利工程成功的基石，通过严格遵循流程、明确各方职责，可显著提升工程质量与效率。建议工程团队将会审纳入项目管理核心环节，结合技术交底动态优化施工方案。
