发泡混凝土干密度检测标准是什么？掌握核心要点确保工程质量

1.什么是发泡混凝土干密度？为什么它在工程质量中如此重要？

干密度是指发泡混凝土在恒温（通常为105±5℃）条件下烘干至恒重后，单位体积的质量，通常以kg/m3表示。这一参数直接反映了材料的密实程度和内部孔隙结构特征，是衡量发泡混凝土轻质性能的核心指标之一。在工程实践中，干密度与抗压强度、导热系数等关键性能密切相关——密度越低，保温性能通常越好，但强度可能相应降低。因此，准确检测干密度不仅关乎材料分类（如A03、A04、A05、A06等级别对应不同的密度范围），更是确保结构安全、节能效果和成本控制的基础。

2.发泡混凝土干密度检测的主要标准依据有哪些？

目前国内针对发泡混凝土干密度检测的标准体系已较为完善，主要依据以下规范：

• 《建筑墙体用发泡混凝土》（JG/T318-2014）：该标准明确规定了建筑用发泡混凝土的分类、要求、试验方法和检验规则，其中干密度作为强制性检验项目，要求试样在105℃烘箱中干燥至恒重后测定。
• 《蒸压加气混凝土砌块》（GB/T11968-2006）：虽然该标准主要针对蒸压加气混凝土，但其关于干密度的测试原理和方法对发泡混凝土具有重要参考价值，特别是在试样制备和恒重判定方面。
• 行业应用标准：如《屋面保温隔热用泡沫混凝土》（JC/T2125-2012）和《现浇轻质泡沫混凝土》（苏DGJ32/TJ104-2010）等专项标准，根据不同应用场景对干密度限值和检测条件作出了进一步细化。例如，屋面保温用发泡混凝土的干密度通常要求不超过300kg/m3，而现浇填充材料则可能允许达到600kg/m3以上。

3.干密度检测的具体操作步骤和关键技术要求是什么？

规范的检测流程包括取样、试样制备、干燥处理和最终测量四个阶段：

• 取样与试样制备：应从同一配合比、同一工艺条件下生产的制品中随机抽取不少于3块试样，加工成标准尺寸（通常为100mm×100mm×100mm的立方体），确保试样表面平整、无裂缝缺陷。
• 干燥处理：将试样置于105±5℃的鼓风干燥箱内烘干，每隔4小时称量一次，直至连续两次称量质量差不超过0.2%，即视为达到恒重状态。这一步骤对结果的准确性至关重要，温度过高可能导致基质损坏，温度不足则会使水分残留。
• 密度计算：试样冷却至室温后，用精度不低于0.1g的天平称量干质量，采用游标卡尺测量试样尺寸（精确至0.1mm），按公式ρ=G/V计算干密度，其中G为干质量(kg)，V为试样体积(m3)。最终结果取3个试样的算术平均值，若任一试样测量值与平均值的偏差超过5%，则需重新试验。

4.干密度检测中常见的问题和误差来源有哪些？如何规避？

在实际检测过程中，以下几个环节容易引入误差：

• 试样状态不一致：若试样含有可见裂缝或内部损伤，将导致密度值显著偏离真实水平。解决方案是在制备过程中严格执行质量筛选，对存在缺陷的试样立即废弃。
• 干燥工艺控制不当：温度波动、烘干时间不足或通风不均匀都会影响恒重判定。应对措施包括定期校准干燥箱温控系统，并使用标准热电偶进行多点监测。
• 测量工具精度不足：使用精度低于0.1mm的量具或0.1g的天平将直接降低结果可靠性。因此，实验室必须按照JJG标准对仪器设备进行周期性检定。
• 环境影响：在高温高湿环境下，试样冷却过程中可能重新吸湿，导致质量测量偏大。建议在干燥器内冷却试样，并在30分钟内完成称量操作。

5.干密度检测结果如何应用于工程质量控制和材料选择？

干密度检测数据在工程全周期中发挥关键作用：

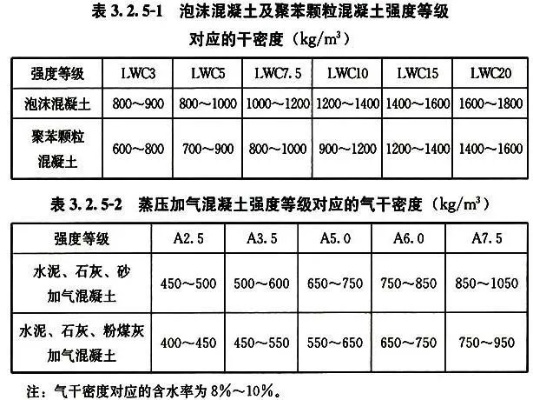

• 材料分级与选用：根据设计要求选择对应密度等级的发泡混凝土，如隔墙板常用400-600kg/m3，屋面保温层则多选用200-300kg/m3材料。
• 配合比优化：通过干密度与抗压强度的相关性分析（通常密度每增加100kg/m3，抗压强度提升0.5-1.0MPa），可科学调整水泥、发泡剂和掺合料的比例。
• 施工质量控制：在现浇施工中，干密度检测可用于验证浇筑均匀性和发泡稳定性，及时发现离析或坍塌等质量问题。
• 节能验收依据：建筑节能验收规范要求保温材料的干密度必须符合设计值，偏差不超过±5%。例如，当设计干密度为350kg/m3时，实测值若持续高于367kg/m3，表明实际保温性能未达预期，需调整配合比或工艺参数。

6.当前干密度检测技术的发展趋势和行业展望

随着检测技术的进步，发泡混凝土干密度检测正呈现三个明显趋势：

-
无损检测技术应用：如基于微波测湿原理的现场快速检测装置正在研发，可在不破坏结构的前提下实现干密度估算。

-
智能化质量监控：通过在生产线集成在线密度监测系统，实现干密度的实时反馈与自动调控，显著提升产品一致性。

-
全生命周期评估：将干密度数据与长期耐久性（如干燥收缩、抗冻性）建立关联模型，推动检测目的从单纯合格判定转向性能预测。此外，行业正致力于建立干密度与导热系数、耐火极限等参数的精确对应关系，为绿色建筑和超低能耗建筑提供更精准的材料数据库支持。
