幕墙焊接验收有哪些关键控制点？必须遵循这八大核心规范

一、幕墙焊接验收的基本定义与重要性

幕墙焊接是指通过高温熔融方式将金属构件（如钢横梁、钢立柱、预埋件、连接件等）永久连接成整体的工艺，是幕墙结构安全的核心环节。焊接质量直接影响幕墙的抗风压、抗震和使用寿命。验收时需重点关注焊缝质量、焊脚尺寸、防腐处理及结构位移能力是否符合设计要求。

二、关键问题解析

1.焊接验收需依据哪些规范标准？

• 基础规范：《钢结构工程施工质量验收规范》（GB50205）对焊接质量、焊脚尺寸和防腐涂层提出强制性要求。
• 专项标准：《玻璃幕墙工程技术规范》（JGJ102-2003）明确幕墙焊接的构造要求；《金属与石材幕墙工程技术规范》（JGJ133）规定了焊缝承载力计算方式。
• 材料标准：焊条、焊剂需符合现行国家标准，并与母材材质相匹配。

2.焊缝质量的具体验收指标是什么？

（1）焊脚尺寸：

• 最小值：不小于较厚焊件厚度的1.5倍（hf≥1.5√t）。
• 最大值：不大于较薄焊件厚度的1.2倍。
• 特殊要求：当板件厚度t≤6mm时，hf≤t；当t＞6mm时，hf≤t-（1~2）mm。
• 实际控制：连接件与埋板焊接角焊缝高度宜控制在7-8mm；立柱与横梁间焊接可采用与薄壁件等高的焊脚尺寸。

（2）焊缝长度计算：

• 三边围焊：水平段有效长度=实际长度-焊缝高度hf。
• L型围焊：水平段与竖向段均需在端部扣除hf值。

（3）焊缝等级：

-幕墙龙骨焊缝一般为三级焊缝，但外观需达到二级标准，要求无裂纹、未熔合、夹渣等缺陷。

3.焊接连接节点的验收要点有哪些？

（1）预埋件焊接：

• 位置偏差：标高≤10mm、轴线≤20mm、水平度≤5mm。
• 焊接方式：可采用三面围焊，焊缝高度≥6mm。
• 防腐要求：热镀锌镀层≥45μm或环氧富锌漆≥120μm。

（2）立柱与横梁焊接：

• 可采用全焊接、栓接或半焊半栓形式。
• 横向跨度超4-5m时需设置水平伸缩缝。

（3）防雷连接焊接：

-幕墙防雷装置应与主体结构防雷系统可靠焊接，形成电气通路。

4.焊接材料的验收要求是什么？

• 铝型材：主要受力杆件壁厚外门≥2.0mm、外窗≥1.4mm；幕墙横梁跨度＞1.2m时厚度≥2.5mm。
• 钢材：连接件厚度≥5mm，螺栓直径≥12mm。
• 密封胶：需与焊接部位相容，位移能力≥20%。

三、验收流程与文件管理

1.验收程序如何组织？

• 分项验收：包括材料验收、焊接工序检查、防腐处理等，由监理工程师组织。
• 分部验收：幕墙作为装饰装修子分部，由总监理工程师组织，需提交性能检测报告。

2.需核查哪些关键文件？

• 焊接工艺评定报告与焊工上岗证书。
• 材料合格证、检验报告及进场复验记录。
• 后置埋件现场拉拔强度检测报告。
• 防火、防雷检测记录及隐蔽工程验收记录。

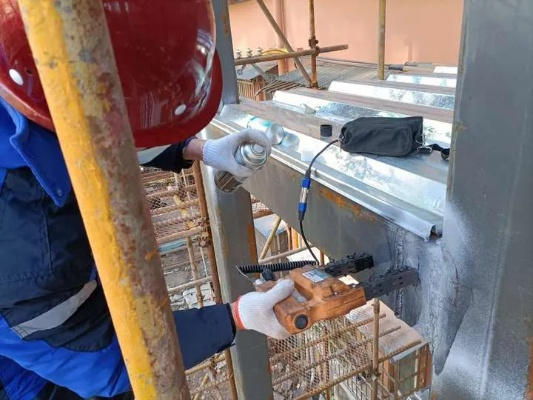

3.现场检测方法有哪些？

• 焊缝外观：使用放大镜观察表面质量。
• 焊脚尺寸：采用焊缝量规测量。
• 防腐厚度：使用膜厚仪检测涂层。
• 拉拔测试：对后置埋件进行现场承载力验证。

四、常见问题与禁忌

1.焊接施工的安全措施有哪些？

-施工现场设置警示标志与围挡，施工人员佩戴安全帽、安全带等防护装备。

2.哪些焊接做法被禁止？

• 材料层面：禁止使用铝板或铝塑复合板代替钢板作为防火包裹材料。
• 工艺层面：部分规范限制龙骨焊接，要求采用螺栓连接；且禁止在施工现场打注硅酮结构密封胶。

3.验收不合格的常见原因？

-焊脚尺寸不达标、焊缝存在气孔或未焊透、防腐处理不足、预埋件位置偏差过大等。
