磁粉检测如何把好质量关？——详解ASTM E709-2021标准核心要点

一、标准框架与核心变更

1.1标准定位与适用范围

ASTME709-2021作为磁粉检测的指导性标准，适用于所有铁磁性材料的无损检测，包括铸件、锻件、轧制件及焊接结构等。新版本特别增补了对复合材料及特殊合金的检测指引，明确将检测灵敏度分为三个等级，并规定了对应级别的技术参数要求。

1.2主要技术更新

• 设备校准周期：将磁场强度校准周期从24个月缩短至12个月，并新增数字磁强计的校准规范
• 缺陷评定方法：引入基于人工智能的图像识别辅助评定条款，规范了数字化检测数据的处理流程
• 环保要求：新增水基载液重金属含量限制条款，明确禁用含氯溶剂载液

二、关键技术要求详解

2.1磁化方法与参数控制

标准规定了直接通电法、线圈法、磁轭法等五种基本磁化方法，其中周向磁化要求电流值计算公式更新为：I=(20-40)D（D为工件直径）。对于高强度钢材，磁化场强需提高15%-20%，且连续法检测时的磁化时间不得少于0.5秒。

2.2磁悬液体系规范

2.2.1浓度控制要求

针对荧光磁粉与非荧光磁粉分别设定了不同的浓度范围：

• 荧光磁粉：0.1-0.4ml/100ml（沉淀体积分数）
• 非荧光磁粉：1.2-2.4ml/100ml（沉淀体积分数）

2.2.2梨形瓶校准

标准明确要求使用ASTM标准梨形瓶进行磁悬液浓度测定，其刻度管径公差不得超过±0.5mm，且规定静置沉淀时间应为30分钟。值得注意的是，不同标准体系对磁悬液浓度的要求存在差异：ISO9934-2:2005仅要求供方提供推荐值，ASTME709-15限定沉淀质量浓度，而NB/T47013.4-2015则同时规定了配制质量浓度和沉淀体积分数。

2.3灵敏度验证体系

标准建立了三级灵敏度验证体系：

• 标准试片法：使用A型、C型标准试片验证系统灵敏度
• 人工缺陷试样法：通过带有人工缺陷的参考试样验证检测能力
• 现场对比试块法：针对大型结构件采用的实地验证方法

三、操作规程关键节点

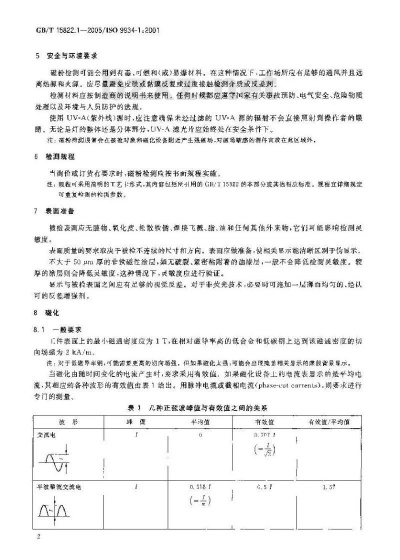

3.1表面预处理要求

被检表面粗糙度需达到Ra≤25μm，且检测前必须彻底清除油污、涂料及氧化皮。对于镀层工件，要求镀层厚度不超过8μm，且需进行退磁处理后再检测。

3.2磁化方向规划

标准强调交叉磁化技术的应用，要求重要结构件至少进行两次相互垂直方向的磁化，且磁力线方向与可能缺陷的夹角应≥45°。对于焊接接头，规定磁化区域应覆盖焊缝及热影响区外延25mm范围。

3.3检测环境控制

在可见光环境下，工作表面照度需≥500lux；使用荧光磁粉时，背景紫外线强度应≥1000μW/cm2，且白光照度≤20lux。环境温度需控制在10-50℃之间，湿度不超过80%。

四、人员资质与认证体系

4.1分级认证要求

根据ASTME709-2021和ISO9712-2021的配套要求，磁粉检测人员分为三个等级：

• I级人员：具备基础操作技能，需80学时培训
• II级人员：掌握技术评定能力，需120学时培训
• III级人员：负责体系建立与评审，需160学时培训

4.2视力检查标准

要求检测人员近距离视力在30cm处能读取TimesNewRoman4.5号字体，且色觉正常。使用荧光磁粉时，还需通过暗适应检查，要求暗适应时间不超过1分钟。

五、行业应用与标准对比

5.1建筑行业特殊要求

在钢结构建筑检测中，标准针对不同构件类型规定了特殊检测参数：

• 高强度螺栓：要求使用荧光磁粉，浓度取上限值
• 厚板焊接接头：磁化电流需按厚度分级调整
• 预应力锚具：检测后需进行100%退磁处理

5.2与其他标准协调性

ASTME709-2021与ISO9934系列标准在基础要求上保持一致，但在以下方面存在差异：

• 验收标准分级：ASTM采用三级制，ISO采用二级制
• 记录要求：ASTM强制要求保存数字化检测数据，ISO为推荐性要求
• 人员认证：ASTM认可企业自主认证体系，ISO要求第三方认证

5.3质量控制节点

标准建立了从材料进场到竣工验收的全过程质量控制体系，包括：

• 设备校准记录：要求保存最近三次校准数据
• 磁悬液浓度检测：每班次检测不少于两次
• 灵敏度验证：每4小时进行一次系统验证

六、技术发展趋势

6.1数字化检测系统

新标准为数字化磁粉检测系统的应用预留了接口，包括：

• 高清CCD采集系统分辨率要求≥500万像素
• 图像处理软件需具备缺陷自动识别功能
• 数据管理系统应满足电子归档要求

6.2自动化检测设备

针对大型结构件检测，标准鼓励使用自动化检测设备，并规定了机械定位精度（±1mm）、扫描速度（≤50mm/s）等关键技术参数。

七、常见问题解答

7.1磁悬液浓度异常如何处理？

当沉淀体积超出标准范围时，首先应检查梨形瓶校准状态，然后按照以下流程处理：

1.浓度偏高：补加载液至标准范围，重新测定

2.浓度偏低：补充新磁粉，搅拌均匀后重测

3.持续异常：检查磁粉质量及载液污染情况

7.2交叉磁化实施要点

• 两次磁化间隔时间应≥5分钟
• 磁化方向标记应清晰可辨
• 检测记录需分别记载两个方向的检测结果

通过全面实施ASTME709-2021标准，建筑行业能够建立起科学规范的磁粉检测体系，为工程质量和结构安全提供可靠保障。随着检测技术的不断进步，该标准将持续完善，推动无损检测行业向数字化、智能化方向发展。
