桥梁检测仪器有哪些？各类检测仪器如何分类及应用？

桥梁检测仪器的核心分类及技术特点

桥梁检测为何需要使用专业仪器？

随着我国40%的桥梁进入老化期，传统人工检测已难以满足现代桥梁安全评估需求。专业检测仪器通过精确数据采集与分析，能够有效识别结构隐患，避免桥梁安全事故发生。以下从技术原理和应用场景两个维度，系统介绍主流桥梁检测仪器。

1.结构变形监测仪器

1.1桥梁挠度检测仪

• 功能原理：通过安装在检测点的挠度探测器测量桥体变形位移，实时传输数据至控制系统，终端显示最大/最小挠度值
• 应用价值：挠度数据可直接反映桥梁刚度变化，为承载能力评估提供关键依据
• 技术演进：现代挠度检测仪已实现自动化连续监测，数据精度达毫米级

1.2全站仪与GPS测量系统

• 三维坐标采集：精确测量桥梁关键点位空间坐标变化
• 长期监测能力：适用于特大桥跨径动态变形监测

2.应变与应力监测仪器

2.1光纤光栅传感器

• 技术原理：基于布拉格波长反射原理，通过监测波长变化感知应变、温度、压力等参数
• 布设优势：可通过串联传感器组形成监测网络，优化检测方案
• 实际应用：在江阴长江大桥等重点工程中，专门对主缆束股进行拉力监测

2.2电阻应变仪

• 工作原理：利用金属电阻应变效应测量结构微应变
• 经典案例：悬索桥吊索监测中采用剪力销配合全桥电阻应变仪回路，精准测定销钉剪力值

3.振动特性监测仪器

3.1加速度传感器

• 主要类型：压电式、压阻式、电容式、力平衡式
• 功能实现：通过监测桥梁振动频率判断结构健康状态，异常时自动向终端报警
• 系统集成：可与健康监测系统联动，实现长期动态特性监测

3.2磁致弹性传感器

• 技术特点：利用磁通量与铁芯应力变化关系进行测量
• 温度补偿：配备专用温度传感器进行实时修正，确保数据准确性

4.材料性能检测仪器

4.1混凝土强度回弹仪

• 检测规范：每个测区采集16个有效回弹值，读数精确至1
• 现场要求：检测表面需清洁平整，无疏松层、浮浆等干扰因素

4.2混凝土碳化深度检测仪

• 测量原理：利用酸碱指示剂颜色反应判定碳化前沿，精度达0.5mm
• 测点布置：每个测区按“品”字形布置3个测点

4.3钢筋保护层厚度检测仪

• 关键参数：保护层厚度直接影响结构耐久性
• 精度控制：现代设备可实现非破损精确测量，直接指导养护决策

5.几何形态检测仪器

5.1基础尺寸测量工具

• 钢卷尺应用：测量桥梁总长、行车道宽度等宏观参数
• 红外线测距仪：用于结构细部尺寸精确测量

5.2三维激光扫描仪

• 技术优势：快速获取桥梁整体点云数据，建立精准三维模型
• 数据应用：通过多期扫描结果对比，分析结构变形发展趋势

6.专项检测仪器

6.1无人机检测系统

• 应用场景：桥塔、缆索等高空部位检查，解决人工检测难题
• 功能扩展：搭载高清相机、红外热像仪等设备，实现多维度数据采集

6.2水下检测设备

• 专业潜水装备：用于桥墩水下部分直接检查
• 水下机器人(ROV/AUV)：在深水区、通航河流等复杂环境下替代人工检测

各类仪器的选型指南与成本分析

检测仪器选择需综合考虑以下因素：

• 桥梁规模：特大桥需配置长期健康监测系统，中小桥可选用便携式设备
• 结构类型：斜拉桥需重点监测索力，悬索桥需关注主缆系统状态
• 检测深度：常规检查以目测为主，特殊检测需采用荷载试验等深度技术

成本构成关键点：

• 基础检测设备费用相对固定

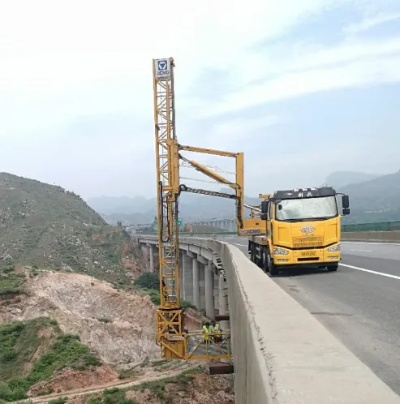

• 特殊设备（如大型检测车、三维扫描仪）通常按天或按项目计费
• 新技术应用（如AI病害识别）会相应提高总体费用

未来技术发展趋势

随着物联网和人工智能技术的发展，桥梁检测仪器正朝着智能化、集成化、网络化方向演进。现代检测系统已能实现实时监测、实时分析和数据网络共享，为桥梁安全运营提供更加可靠的保障。
