外墙保温需要做哪几项检测？——全面解析关键检测项目与标准要求

一、外观与尺寸偏差检测

外墙保温检测的首个环节是对保温材料外观质量与尺寸偏差的全面评估。外观检测主要通过目测法检查保温板表面是否平整、无裂缝、无明显缺损等表观缺陷，这些缺陷不仅影响建筑美观，更会直接削弱保温效果并缩短使用寿命。尺寸偏差检测则需精确测量保温板的长度、宽度及厚度等关键尺寸，确保其符合《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003等国家标准要求。尺寸偏差过大会导致安装时出现缝隙，形成热桥效应，进而影响整体保温系统的性能稳定性。

二、物理性能检测

密度检测是评估保温材料物理性能的基础环节，通过称重法测量保温板质量并计算密度值，该指标直接影响材料的导热系数和机械强度。例如EPS板的表观密度通常要求控制在18-22kg/m3范围内，过高会增加建筑荷载，过低则会影响结构稳定性。
压缩强度检测则通过压力试验机对保温板施加垂直载荷，测量其在一定变形条件下的抗压能力，硬泡聚氨酯的压缩强度需达到≥0.15MPa，岩棉板抗拉强度需≥7.5kPa。这些指标决定了保温系统在长期使用过程中抵抗外部压力的能力，对确保建筑结构安全具有重要意义。

三、热工性能检测

导热系数作为衡量保温材料性能的核心指标，需在实验室标准环境（温度23℃±2℃、相对湿度50%±5%）下使用防护热板法或热流计法进行精确测定。聚氨酯泡沫的导热系数约为0.022W/(m·K)，岩棉为0.040W/(m·K)，数值越低表明保温效果越优越。实际工程应用中，还需考虑材料在实际使用环境与实验室测试条件的差异，对导热系数值进行合理修正。同时，热阻值检测也是评估复合墙体整体保温效果的重要依据，必须符合建筑设计要求。

四、燃烧性能检测

保温材料的防火安全性能直接关系到建筑整体安全性，必须依据《建筑材料及制品燃烧性能分级》GB8624进行严格检测。通过垂直燃烧试验、氧指数测定等方法，综合评估材料的燃烧速度、火焰蔓延情况及燃烧产物毒性等关键参数。A级不燃材料包括岩棉、气凝胶等，B1级难燃材料有酚醛泡沫等，而普通聚苯板（EPS）通常属于B2级可燃材料。符合安全标准的保温材料应具有较低的燃烧速度和火焰蔓延速度，且燃烧产物毒性控制在安全范围内。

五、系统构造性能检测

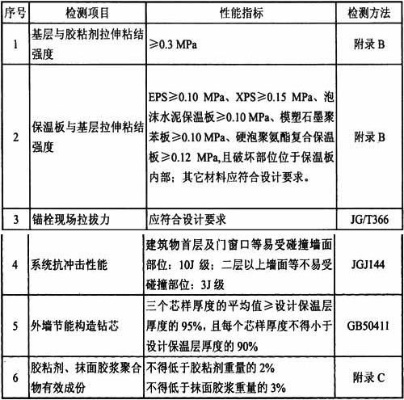

粘结强度检测涉及保温层与基层墙体、保温层之间的粘结力评估，需通过拉拔试验测定破坏时的拉力值。根据《建筑节能工程施工质量验收规范》GB50411-2007要求，EPS板与基层粘结强度需≥0.1MPa，抹面胶浆与EPS板粘结强度同样需≥0.1MPa。对于机械固定系统，还需检测锚固件性能，包括锚栓抗拉承载力（需≥0.3kN）、圆盘直径及埋深等指标。这些检测确保保温系统在风压等外力作用下保持可靠的附着性能。

六、耐久性与环境适应性检测

耐候性检测通过人工加速老化试验模拟自然环境长期作用，要求系统经过试验后不得出现起泡、剥落、空鼓或目测可见裂缝等破坏现象。
抗冻融性能检测模拟寒冷地区冬季环境，进行25次-20℃冻结与20℃水中融化的循环测试后，保温砂浆质量损失率需≤5%，强度损失率需≤25%。同时，吸水量检测要求系统在水中浸泡1小时后，吸水量小于1.0kg/m2，确保保温系统在潮湿环境中的性能稳定性。

七、特殊性能检测

不同类型保温材料需根据其特性进行针对性检测。硬泡聚氨酯喷涂外墙保温板需检测断裂延伸率，水泥基保温砂浆外墙需检测抗压强度，保温装饰板外墙则需检测垂直于板面抗拉强度和
芯材尺寸稳定性等专项指标。
水蒸气渗透性检测在恒定温湿度条件下测定材料透湿能力，防止因透气性不足导致内部结露与霉菌滋生。此外，抗冲击性检测使用落球冲击仪模拟外力撞击，普通型要求达到3J级，加强型需达到10J级抗冲击标准。

八、检测标准与依据

外墙保温检测必须严格遵循国家及行业标准规范，主要包括《胶粉聚苯颗粒外墙外保温系统》JG158-2004、《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003、《水泥基复合膨胀玻化微珠建筑保温系统》DB51/T5061-2008等。依据《建筑节能工程施工质量验收规范》GB50411-2007要求，保温系统应通过耐候性试验、耐冻融性试验、拉伸粘结强度试验、抗风荷载性能试验等多项系统性能验证。检测机构需具备相应资质，确保检测结果的科学性和权威性。
