什么是无损探伤检测？有哪些常用方法？

一、核心方法原理与技术特点

1.

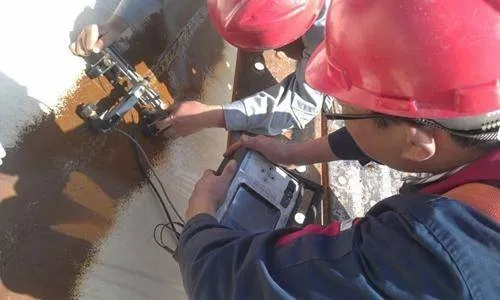

超声波检测（UT）

通过发射高频声波（通常＞20kHz）至钢结构内部，当波束遇到缺陷时会产生反射、折射或模式转换现象。通过分析回波信号的幅度、位置和形态，可精准定位焊缝未焊透、夹渣及内部裂纹等缺陷，对厚度超过6mm的构件具有显著优势。其检测灵敏度可识别0.1mm级微小裂纹，但需依赖耦合剂保证声波传导，且对操作人员经验要求较高。

2.
射线检测（RT）

利用X射线或γ射线穿透构件，基于不同密度材料对射线吸收程度的差异，在胶片或数字探测器上形成影像。该方法对气孔、夹渣等体积型缺陷检出率超过95%，并能永久保存检测记录。但需注意其对于与射线方向垂直的平面裂纹检测效果较差，且存在辐射防护需求。

3.
磁粉检测（MT）

对铁磁性材料施加磁场后，表面或近表面（深度≤6mm）缺陷处会形成漏磁场，吸附磁粉形成可见磁痕。特别适用于螺栓、轴类零件表面裂纹检测，但对奥氏体不锈钢等非磁性材料完全失效。

4.
渗透检测（PT）

通过毛细作用使渗透液渗入表面开口缺陷，经显像剂吸附后形成可视痕迹。该方法设备简单、成本低廉，但仅能检测贯穿性表面缺陷，无法评估内部质量。

5.
红外热成像技术

结合红外辐射与数字成像技术，将构件内部热传导特性转化为可视温度场分布图。例如在墙体空鼓检测中，缺陷区域会显示异常热斑，可实现非接触式大范围快速扫描。

二、典型应用场景分析

-
重型工业厂房

冶金、机械制造厂房的承重构件需100%采用超声波检测，重要受力焊缝应辅以射线检测验证。

-
大跨度空间结构

体育场馆、展览中心的桁架悬杆连接焊缝，应按二级以上标准采用超声波与射线联合检测。

-
高层建筑钢结构

在风荷载与地震作用影响下，梁柱连接节点需进行全覆盖检测，确保焊缝无未熔合缺陷。

-
桥梁工程

针对跨江大桥钢箱梁焊缝，采用5MHz直探头进行线性扫描，结合A/B/C扫描技术实现缺陷三维成像。研究表明，该方法对夹杂物和疲劳裂纹的识别准确率可达89.7%。

三、技术选择决策指南

四、现场操作规范要点

1.
预处理要求

检测区域需清除油漆、锈蚀层，保证表面光洁度达到Ra≤12.5μm。磁粉检测前需确认材料磁导率，渗透检测需保证环境温度在10-50℃之间。

2.
信号判读标准

超声波检测中，当回波幅度超过DAC曲线50%时判定为缺陷信号；射线检测按GB/T3323标准进行黑度对比分析。

3.
数据记录管理

所有检测应形成包含缺陷坐标图、信号波形图、热成像色谱图的三维档案，重要结构需保存原始数据20年以上。

五、技术发展趋势

随着相控阵超声（PAUT）和数字射线成像（DR）技术的成熟，无损检测正向着智能化方向发展。例如某桥梁监测项目通过部署传感器网络，实现了对2000个焊点的实时动态监测，数据可通过云计算平台自动生成结构健康评估报告。
