双臂直流电桥主要用来测量？——精测低阻值的关键设备

1.双臂直流电桥主要用来测量哪些物理量？

双臂直流电桥主要用来测量低值直流电阻，其有效测量范围通常在1Ω至10??Ω之间。这种电桥基于惠斯通电桥原理改进而成，通过独特的双臂结构和电位接头设计，能有效消除接线电阻和接触电阻对测量结果的影响。在建筑行业检测中，它被广泛应用于测量金属导线导电率、电机绕组电阻、变压器线圈电阻等关键参数。

2.为什么低电阻测量必须使用双臂电桥？

在测量小电阻时，连接线的电阻和接线柱的接触电阻（一般在10?3~10??Ω数量级）会给测量结果带来显著误差。传统单臂电桥测量小电阻时，桥臂中的接线电阻和接触电阻值可能与被测电阻处于同一数量级，导致测量结果不可靠。双臂电桥通过设置独立的电流接头（Cn1/Cn2、Cx1/Cx2）和电位接头（Pn1/Pn2、Px1/Px2），使电位引出线之间仅包含被测电阻，从而解决了这一技术难题。

3.双臂电桥在建筑检测中的具体应用场景有哪些？

3.1电缆导体直流电阻检测

在电线电缆产品质量检验中，双臂电桥用于检测导体直流电阻，这是识别劣质导体的关键手段。测量时需从被试电缆上切取长度不小于1m的试样，去除表面覆盖物并拉直，在恒温环境中使用四端夹具进行测量。

3.2电动机定子绕组测量

使用双臂电桥测量电动机定子绕组直流电阻时，需要确保绕组处于断电状态并充分放电。通过调整比率臂和主电桥的电阻值，使检流计指针归零，再通过计算公式获得精确电阻值。

3.3接地系统电阻检测

建筑接地系统的电阻值直接影响防雷安全，双臂电桥能够准确测量接地极、接地网等部件的连接电阻，确保其符合安全标准。

4.双臂电桥的工作原理是什么？

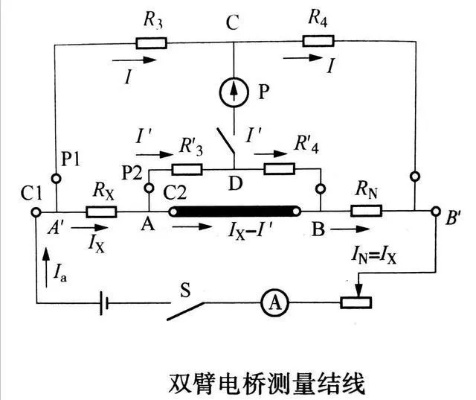

双臂电桥采用两个独立的惠斯通电桥组成，分别测量待测电阻的两个臂。当电桥平衡时，检流计Ig=0，根据基尔霍夫定律可得计算公式：Rx=(R2/R1)·Rn。其中R1、R2为桥臂电阻，Rn为标准电阻，通过比较两个电桥的平衡状态，可消除电源电压波动和接触电阻等误差。

5.使用双臂电桥时应注意哪些技术要点？

5.1环境条件控制

测量应在无强磁场干扰、温度稳定的环境中进行。恒温室温度需控制在15℃-25℃范围内，环境温度变化不超过±1℃，相对湿度不大于85%。

5.2设备准备工作

使用前需检查电源电压稳定性，确保待测电阻清洁干燥，电桥完好无损。特别注意检流计指针应指在零位，设备处于良好工作状态。

5.3接线规范

必须使用四根连接线将待测电阻连接到电桥上，形成两个并联的测量回路。电流接头要接在电位接头的外侧，确保电位引出线之间只包含被测电阻。

5.4操作流程

包括调整比率臂电阻使比率电桥平衡，调整主电桥电阻使检流计指零，记录电阻值和比例因子，最后计算直流电阻。

6.如何控制双臂电桥的测量误差？

6.1电源电压波动

电源电压的波动会直接影响测量结果，必须使用稳定的独立电源供电。

6.2接触电阻影响

虽然双臂电桥设计了专门的消除机制，但仍需确保待测电阻与电桥接触良好，避免额外的接触电阻。

6.3温度补偿

环境温度变化会影响精密电阻的值，需充分利用电桥的温度补偿功能，并在恒温环境下进行操作。

7.双臂电桥与其他测量仪器相比有何优势？

相比数字万用表和单臂电桥，双臂电桥在测量低电阻时具有显著优势。它保持了惠斯登电桥准确、稳定、可靠的优点，同时不需要繁琐的调零过程，测试速度快，一般在数秒内即可显示稳定数据。其测量精度远高于电压-电流法等传统测量方法，能准确测量0.1Ω及以下较小阻值。

8.双臂电桥的校准和维护要求是什么？

定期校准是保证测量精度的关键。校准过程中需要使用标准电阻进行比对，验证电桥各档位的测量准确性。日常维护包括保持设备清洁、避免剧烈震动、定期检查接线端子等。

9.在建筑行业检测中，双臂电桥的发展趋势如何？

随着建筑行业对检测精度要求的不断提高，双臂电桥正朝着数字化、智能化方向发展。新型数字式直流电桥采用大屏幕显示，读数清晰，操作更加便捷，同时保持了传统电桥的准确性和可靠性。

10.实际操作中常见问题及解决方法

10.1电桥无法平衡

可能是接触不良或待测电阻值超出量程，需要检查接线并选择合适的测量档位。

10.2读数波动大

往往源于电源不稳定或环境干扰，应改善供电条件并排除电磁干扰源。

通过以上分析可见，双臂直流电桥作为精密测量低值电阻的专业设备，在建筑行业质量检测、设备维护和安全管理中发挥着至关重要的作用。掌握其正确使用方法和技术要点，对保证建筑工程质量和安全具有重要意义。
