PT是什么无损检测？渗透检测技术深度解读

问题：PT是什么无损检测？

PT（渗透检测）是无损检测五大常规方法之一，指利用毛细作用原理检测非多孔性材料表面开口缺陷的技术。它通过施加渗透剂、显像剂等材料，使缺陷显示痕迹被放大观察，广泛应用于航空航天、机械制造、特种设备等行业。

一、PT渗透检测的基本原理与分类体系

1.工作原理

渗透检测基于毛细现象和液体扩散原理。当渗透剂施加到被检物体表面时，液体会通过毛细作用渗入表面开口的缺陷中；清除多余渗透剂后，通过显像剂draw出缺陷内的渗透剂，形成放大的缺陷显示。这种物理过程不依赖电磁特性，使其适用于非磁性材料的检测。

2.技术分类

根据显示方式和渗透剂类型，PT可分为两大类：

• 着色渗透检测：使用红色着色剂，在白光下直接观察缺陷显示
• 荧光渗透检测：采用含荧光物质的渗透剂，在紫外线照射下发出黄绿色荧光

灵敏度等级进一步细分为：

• 自乳化荧光渗透（灵敏度达3级）
• 后乳化荧光渗透（灵敏度达4级）

二、PT检测的操作流程与关键技术环节

1.标准操作流程

完整的PT检测包括六个关键步骤：

1.
预处理：清洁检测表面，去除油污、铁锈等污染物

2.

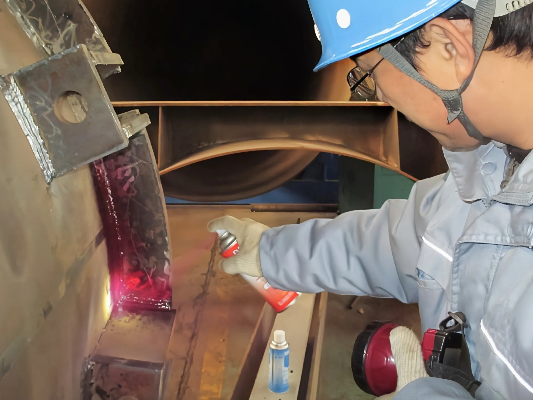

渗透：施加渗透剂，保证充足停留时间（通常5-30分钟）

3.
去除：用擦拭、水洗或乳化剂清除表面多余渗透剂

4.
干燥：自然干燥或用压缩空气吹干表面

5.
显像：施加薄层显像剂，draw出缺陷内渗透剂

4.
观察：在合适光源下检查缺陷显示并记录

2.质量控制要点

• 渗透时间需根据材料温度和缺陷特性调整
• 去除工序必须彻底但不过度，避免提取缺陷内渗透剂
• 显像层厚度控制在0.05-0.07mm，过厚会降低分辨率

三、PT与其他无损检测方法的对比分析

1.技术特点比较

与传统超声波检测相比，PT专攻表面缺陷检测，而超声波则擅长内部缺陷探查。相较于磁粉检测(MT)，PT不依赖材料磁性，适用范围更广。

与射线检测(RT)相比：

• PT检测表面缺陷灵敏度更高
• RT可检测内部缺陷但设备成本高
• PT操作更简便，现场适用性强

2.应用场景互补

在钢结构检测中，通常采用多种方法组合：MT/PT检测表面缺陷，UT检测内部缺陷，形成完整的质量评估体系。

四、PT检测的行业应用与实践案例

1.航空航天领域

在飞机发动机叶片检测中，PT可发现微米级疲劳裂纹。某案例显示，通过四级灵敏度荧光渗透，检测出叶片榫头部位0.1mm深的应力腐蚀裂纹，避免了潜在事故。

2.建筑工程领域

对钢结构焊缝进行PT检测，能有效识别焊趾裂纹、未熔合等表面缺陷。香港机场航站楼项目中，PT与UT结合使用，确保了关键连接节点的质量。

3.机械制造与特种设备

在压力容器制造中，PT用于检测壳体焊缝表面质量；在桥梁检测中，对悬索桥锚碇钢结构进行PT检查，发现锚板表面的细微裂纹。

五、PT技术的发展趋势与行业展望

1.技术创新方向

• 环保型渗透剂研发，降低挥发性有机物含量
• 自动化渗透检测系统开发，提高检测效率
• 数字化记录与分析技术，实现检测数据可追溯

2.标准体系完善

随着NADCAP（国家航空航天和国防合同方授信项目）等认证体系的推广，PT技术标准化程度不断提高。行业正朝着更高灵敏度、更快检测速度、更环保材料的方向发展。

六、常见问题解答(FAQ)

Q1：PT检测能发现哪些类型的缺陷？

A1：PT专门检测表面开口缺陷，包括裂纹、气孔、疏松、冷隔等，特别是目视难以发现的微小缺陷。

Q2：PT检测有哪些局限性？

A2：PT只能检测表面开口缺陷，对皮下缺陷无效；不适用于多孔材料；检测结果受表面清洁度影响较大。

Q3：PT检测的灵敏度如何？

A3：自乳化荧光渗透灵敏度达3级，后乳化荧光渗透达4级，能检测出宽度仅1微米的缺陷。

Q4：PT检测需要什么资质？

A4：操作人员需经过专业培训并持有相关资格证书；检测机构通常需要CNAS、CMA或NADCAP等资质认证。
