桥梁挠度如何测量？哪种方法最高效可靠？

1.什么是桥梁挠度？为什么需要测量？

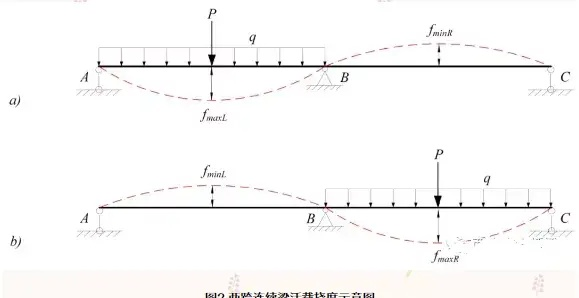

桥梁挠度指桥梁在荷载作用下产生的竖向变形量，通常表现为梁体向下弯曲的程度。测量挠度能有效评估桥梁结构刚度、承载能力及安全性。若挠度值持续增大或超出设计允许范围，可能引发桥面开裂、构件疲劳甚至坍塌事故。

2.挠度测量的核心指标有哪些？

• 静态挠度：恒载或静止荷载下的变形量，需在无车辆通行时测量，例如使用百分表初始读数为0.2毫米，车辆通过后跳至2.8毫米，则净挠度为2.6毫米。
• 动态挠度：车辆高速通行时的实时变形曲线，反映桥梁振动特性。
• 允许挠度值：根据桥梁跨径与设计规范确定，例如某些桥梁要求挠度不超过跨度的1/600。

3.传统测量方法有哪些优缺点？

• 机械式百分表/千分表：通过齿轮传动读取位移变化，精度可达0.01毫米，但仅适用于静态测量，且需搭建固定支架，易受天气影响。
• 水准仪：基于固定基准点测量高程差，但老桥周边环境变迁可能导致基准点丢失。
• 局限性：人工操作耗时长，动态监测需借助高速摄像机逐帧分析，效率低下。

4.现代自动化测量技术如何提升效率？

• 变焦视觉位移监测仪：采用非接触式图像识别技术，可同时监测多点的静态与动态挠度，精度高且不受布线限制。
• 桥梁光电挠度仪：通过靶标与CCD传感器结合，直接输出纵向、横向位移时程曲线。
• 基于图像散斑的测量系统：无需安装靶标，直接通过视频分析挠度轨迹，特别适用于特殊工况桥梁。

5.不同测量方法的适用场景如何选择？

• 短期检测与科研：优先选择百分表与水准仪，成本低且操作直观。
• 长期健康监测：推荐变焦视觉或光电挠度仪，支持24小时连续数据采集与远程传输。
• 大跨径桥梁：需采用多传感器融合方案，例如结合应力应变仪与挠度仪进行综合评估。

6.测量中需注意哪些关键环节？

• 测点布置：应覆盖跨中、支座等关键部位，确保数据代表结构整体状态。
• 环境校准：需排除温度、风荷载等干扰因素，例如通过零点校准减少系统误差。
• 数据融合：将挠度数据与裂缝、沉降等信息关联，构建全面的桥梁安全评估模型。

7.未来技术发展趋势是什么？

-
智能化传感器：集成AI算法实现挠度异常自动预警，例如在挠度值突变时触发报警信号。

-
多源数据平台：整合北斗定位、无人机巡检与视觉测量，形成立体化监测网络。
