厂房电路布置图的关键问题有哪些？从设计规范到常见隐患全面解析

一、基础概念与重要性

1.
电路布置图的定义与作用

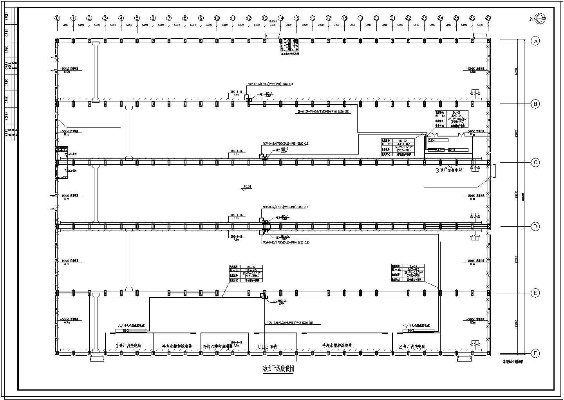

厂房电路布置图是电气工程中的核心设计文件，它通过图形符号和文字标注详细展示了电力设备、线路走向、开关位置及保护装置的布局。这份图纸直接关系到设备运行效率、能耗控制和事故预防能力，是施工安装、日常维护及安全检测的直接依据。

2.
设计需遵循的基本原则

• 安全优先：符合《工程建设标准强制性条文》中关于防火间距、接地电阻、绝缘等级等要求。
• 经济合理：在满足负荷需求的前提下优化线路路径，减少材料损耗。
• 维护便捷：预留检修通道，对易损部件设置专用检测口。

二、设计阶段的审图要点

1.
负荷计算与分级

需根据厂房内设备功率、运行特性（如电机启动电流）计算总负荷，并划分一级（消防设备）、二级（生产设备）、三级（照明系统）负荷等级，确保应急电源配置的针对性。

2.
配电箱与线路规划

• 位置选择：配电箱应远离高温、潮湿区域，靠近负荷中心以减少电压损失。
• 线路分组：动照分离、强弱电分槽布线，避免信号干扰。
• 线缆选型：依据电流承载能力、环境温度选择阻燃或耐火电缆，如ZR-YJV系列。

3.
防雷接地系统设计

屋面设置接闪带，联合基础接地极形成闭环；所有金属设备外壳需通过PE线与接地干线可靠连接，接地电阻值需≤1Ω。

三、常见隐患与解决方案

1.
过载与短路风险

若导线截面积与负载不匹配，长期过载会加速绝缘老化，引发火灾。解决方案包括：

• 使用断路器替代熔断器，实现精准保护；
• 分支回路增设剩余电流动作保护器（RCD）。

2.
接触电阻超标

接线端子松动会导致局部过热，建议采用扭矩扳手紧固并定期红外检测。

3.
老旧线路改造难点

对使用超10年的厂房，需重点检测吊顶内暗敷线路绝缘电阻，对老化线缆实施穿管更换。

四、检测与验收标准

1.
检测方法

• 传统电工检测：使用兆欧表测量绝缘电阻，接地电阻测试仪核查接地有效性。
• 现代技术应用：红外热像仪扫描配电柜温度异常点，超声探测器定位放电部位。

2.
合规性验证

图纸需确保与《低压配电设计规范》（GB50054）一致，特别是电缆弯曲半径、桥架填充率等细节。

五、特殊场景注意事项

-
高危环境：化工类厂房需增防爆密封措施，电缆桥架加装防火隔板。

-
扩展需求：预埋备用管线，为设备扩容留出余量。
