机制砂检测报告包含哪些核心指标？这12项数据决定工程质量

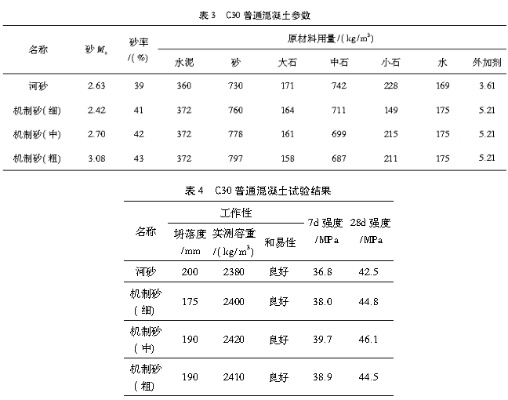

一、颗粒级配与细度模数：控制骨架结构的关键

机制砂的颗粒级配直接影响混凝土密实度和工作性能。根据GB/T14684-2022标准，筛分试验需覆盖4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm等六个关键筛孔，累计筛余量必须符合Ⅰ类、Ⅱ类或Ⅲ类砂的级配区间。例如4.75mm筛孔累计筛余应为0-10%，0.6mm筛孔需达到70-41%（Ⅱ区），确保粗细颗粒形成连续梯度，减少孔隙率。细度模数作为整体粗细程度的量化指标，普通混凝土宜选用2.3-3.0的中砂，特细砂（1.5-0.7）仅限特殊工艺使用。实际检测中，若2.36mm筛余量超过45%，表明粗粒过多，需调整破碎机颚板间距；而0.15mm筛余量低于80%则提示细颗粒缺失，可能影响浆体黏聚性。

二、石粉含量与泥块含量：把握微粉影响的界限

机制砂在生产过程中产生的石粉（粒径＜0.075mm）需严格区分于有害泥土。新标规定Ⅰ类砂石粉含量≤5.0%，Ⅱ类≤7.0%，Ⅲ类≤10.0%，同时要求MB值（亚甲蓝吸附值）＜1.4或合格。当MB值超标时，说明石粉中含泥量较高，此时Ⅰ类砂石粉上限收紧至1.0%。泥块含量（粒径＞1.18mm的黏结颗粒）所有类别均要求≤1.0%，检测时需浸泡24小时后搓洗筛选，残留质量比超过标准将直接判定不合格。例如某项目检测原图显示石粉含量6.9%，泥块含量1.2%，虽石粉符合Ⅱ类标准，但泥块含量超标导致整体评定降级。

三、密度与空隙率：评估紧密程度的标尺

表观密度反映岩石本身密实度，规范要求≥2500kg/m3，优质花岗岩制砂常达2680kg/m3以上。松散堆积密度体现自然堆积状态下的容重，典型案例数据显示9.5kg/m3的数值明显偏低，正常机制砂应维持在1400-1600kg/m3范围。紧密堆积密度通过机械振实测定，其与松散堆积密度的比值可计算空隙率，上述案例中4%的空隙率表现优异（标准要求＜47%）。这三项指标关联性极强：表观密度决定理论上限，堆积密度体现实际填充能力，而空隙率直接影响混凝土水泥用量——每降低1%空隙率可节约约5kg/m3水泥。

四、有害物质检测：防范潜在风险的卫士

• 云母含量：片状云母会削弱水泥石粘结力，标准严格规定Ⅰ类砂云母含量≤1.0%
• 轻物质含量：密度＜2000kg/m3的煤屑、植物碎屑等可能导致混凝土腐蚀分层
• 有机物含量：通过比色法检测，若溶液颜色深于标准色，需用洗砂法处理复检
• 硫化物与硫酸盐：以SO?计含量≤0.5%，防止混凝土内部膨胀开裂
• 氯化物含量：针对钢筋混凝土要求≤0.02%，避免钢筋电化学腐蚀

五、坚固性与压碎指标：考验耐久能力的试金石

坚固性试验采用硫酸钠溶液干湿循环5次，质量损失率Ⅰ类砂需≤8%。压碎指标则模拟机制砂在压力下的破碎程度，Ⅰ类要求＜20%，Ⅱ类＜25%，Ⅲ类＜30%。对于C50以上高强度混凝土，压碎指标建议控制在＜15%，确保粗骨料具备足够抗压能力。检测原图中常出现的“饱和面干吸水率”指标，若超过2.0%则表明母岩内部微裂隙较多，长期服役可能影响耐久性。

六、碱骨料反应与放射性：安全双保险

潜在碱-硅酸反应活性检验要求试件14天膨胀率＜0.10%。放射性核素限量需同时满足内照射指数IRa≤1.0和外照射指数Iγ≤1.0的双重标准。这两项虽非常规检测项目，但对于水工建筑、核电站等特殊工程具有一票否决权。

七、检测报告原图解读要点

原始记录需包含：委托单位信息（上思县鑫鹏矿业有限公司）、样品编号（2016-sa-01-001）、检测日期（2016-01-22）、环境条件（温度23℃±2℃、湿度50%±5%）等基础信息。关键数据需标注实测值与标准限值的对比，如“石粉含量：6.9%＜10.0%（合格）”。签字栏必须体现试验人、审核人、批准人三级审核痕迹，并加盖CMA资质认定章。报告的结论部分应明确评定等级（Ⅰ/Ⅱ/Ⅲ类），并注明适用范围限制，例如“本批次机制砂适用于C30-C50混凝土浇筑”。

八、现场快速检测与实验室验证互补

施工现场可通过“握捏成团、落地即散”经验法初步判断含水率，使用“堆积角”目测评估颗粒形貌——优质机制砂自然堆积角通常为35°-40°，角度过小提示颗粒过圆，角度过大则片状颗粒过多。但经验法不能替代实验室精密仪器检测，如激光粒度分析仪测定级配、原子吸收光谱分析重金属含量等。二者结合形成从源头到成品的全链条质量监控体系。
