防水砂浆检测要关注哪些指标？这些指标如何影响工程质量？

引言

防水砂浆作为建筑工程中不可或缺的刚性防水材料，其性能直接影响建筑物的耐久性、安全性和使用功能。随着建筑技术的进步和工程要求的提高，防水砂浆的性能检测成为确保工程质量的关键环节。本报告通过问答形式，结合相关检测标准及实践案例，系统解析防水砂浆检测的核心指标、方法及其工程意义，为行业从业者提供专业参考。

一、防水砂浆的基本性能要求是什么？

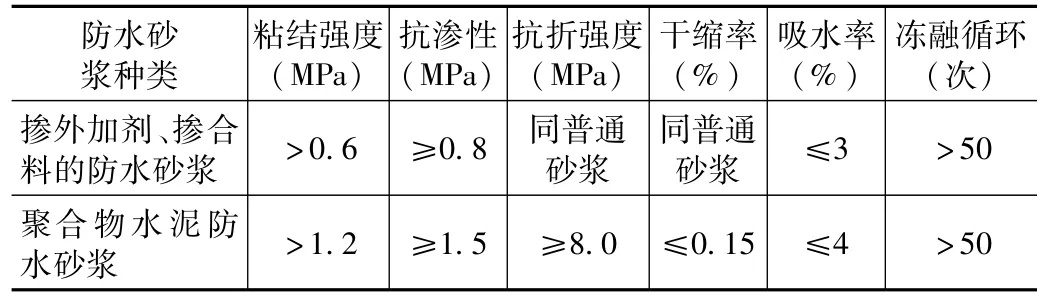

防水砂浆需具备优异的抗渗性、粘结性、力学强度和耐久性。根据JC/T984-XX《聚合物水泥防水砂浆》标准，其物理力学性能指标包括凝结时间、抗压强度、抗折强度、抗渗压力、粘结强度等。这些指标共同构成了防水砂浆的质量基础，缺一不可。

二、抗渗压力检测为何是核心指标？

抗渗压力直接反映防水砂浆抵抗水渗透的能力，是评估其防水效果的关键。依据GB/T29906标准，检测时需制备基准砂浆和受检砂浆试件，在标准养护条件下（如7d、28d龄期）测试其抗渗性能。标准要求7d抗渗压力不低于1.0MPa，28d抗渗压力不低于1.5MPa。抗渗压力不足可能导致工程渗漏，进而引发结构腐蚀和安全问题。

三、粘结强度检测的意义何在？

粘结强度衡量防水砂浆与基层（如混凝土基材）的结合牢固程度，影响其长期附着力和抗脱落能力。检测时使用粘结力测试仪，模拟实际工况下的粘结状态。标准规定28d粘结强度需达到1.2MPa以上，若强度不足，易出现空鼓、剥落等现象。

四、力学性能指标包括哪些内容？

1.
抗压强度与抗折强度：抗压强度体现砂浆的承载能力，28d抗压强度需≥24.0MPa；抗折强度反映抗弯曲性能，28d抗折强度需≥8.0MPa。检测方法参照GB/T2419标准，使用压力试验机进行测试。

2.
压折比：该指标（压折比≤3.0）用于评估材料的柔韧性。压折比越低，表明材料柔韧性越好，抗裂性能越强。

五、其他关键检测项目有哪些？

1.
凝结时间：初凝时间≥45分钟，终凝时间≤12小时，确保施工可操作性。

2.
耐碱性：通过在碱溶液中浸泡168小时，观察是否出现开裂或剥落，确保材料在碱性环境下的稳定性。

3.
吸水量比：标准要求吸水率≤4.0%，过高的吸水率可能降低抗冻性和耐久性。

六、检测流程如何规范进行？

1.
样品准备：按标准要求制备代表性样品，确保数量、规格符合规定。

2.
设备使用：包括压力试验机（抗压强度）、粘结力测试仪（粘结力）、坍落度筒（流动性）等。

3.
步骤执行：包括样品成型、养护、测试及数据分析，每一步需严格遵循标准规程。

七、检测中的常见问题与对策

• 问题1：基准试件抗渗结果异常。若基准试件不在0.3MPa–0.4MPa范围内透水，试验结果无效，需重新调整水灰比。
• 问题2：粘结强度不达标。可能源于基层处理不当或材料配比问题，需优化施工工艺。

八、行业标准与未来发展趋势

随着GB175-2023《通用硅酸盐水泥》等强制性国家标准的发布，建材行业对防水砂浆的标准化要求日益严格。2023年，行业新增164项推荐性标准，推动碳达峰碳中和及绿色制造领域的技术创新。未来，检测将更注重环保性能与智能化技术的应用，如实时监测系统的集成。
