塑料波纹管检测依据数字：如何用数据确保工程安全？

1.什么是塑料波纹管检测的核心数字依据？

塑料波纹管的检测主要依据国家标准GB/T19472.1-2019《埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材》，该标准明确了环刚度、冲击性能、环柔性等关键参数的技术要求。例如，市政排水管道常用的环刚度等级分为SN4、SN8、SN12.5，分别对应4kN/m2、8kN/m2和12.5kN/m2的最小值，这一指标直接决定了管道抵抗外部荷载的能力。其他重要数字包括壁厚公差（通常要求±0.2mm以内）、波距允许偏差（±1mm）和纵向回缩率（≤3%），这些数据构成了质量评定的量化基础。

2.环刚度检测的具体数字标准是什么？

环刚度检测通过微机控制电子万能试验机进行，以恒定压缩速度（通常为5mm/min）对管材样本施加压力，记录载荷与变形曲线。根据标准，测试时需取3个长度不小于300mm的试样，在23℃环境下压缩至试样原始直径的3%，根据公式S=（0.0186+0.025Y/d）F/LY计算环刚度值。例如，用于高速公路排水系统的管道环刚度必须≥8kN/m2，而农田灌溉场景可放宽至≥4kN/m2。若检测值低于标准要求的15%，则判定该批次产品不合格。

3.数字图像相关技术如何提升检测精度？

数字图像相关技术（3D-DIC）通过非接触式测量，可在波纹管疲劳试验中实时捕捉表面应变场。该技术通过对比加载前后的图像像素分布，生成位移和应变云图，精度可达0.01像素。例如，在轴向疲劳测试中，3D-DIC系统能以0.1–0.5Hz频率记录波峰、波谷处的微应变分布，结合有限元分析验证模型误差（通常要求<5%）。这一技术突破了传统检测仅能获取单一力学参数的局限，为寿命预测提供多维度数据支撑。

4.壁厚均匀性检测的数字化指标有哪些？

壁厚检测需记录最大值、最小值、平均值及标准差等参数。根据规范，聚乙烯双壁波纹管的壁厚不均匀度应≤12%，波峰与波谷厚度比需控制在1.2–1.5范围内。以DN500mm管道为例，平均壁厚需≥2.5mm，且任意检测点的厚度偏差不得超过±0.3mm。此外，轴向壁厚变化率需＜5%，周向椭圆度误差应≤1.5%，这些数据直接关联管道的抗渗漏和抗变形能力。

5.耐久性测试中的关键数字阈值是什么？

塑料波纹管的耐久性测试包括疲劳寿命、老化性能等指标。例如，真空灭弧室用波纹管需通过3万次轴向拉伸-压缩循环测试而无裂纹。热老化试验要求将样品置于600℃环境保温30分钟后，其刚度变化需＜30%。对于耐压性能，市政排水管道需在0.1MPa水压下保持1小时无渗漏，而给水系统要求达到0.6–1.0MPa的液压强度。这些阈值是评估产品设计寿命（通常要求≥50年）的核心依据。

6.数字化检测如何应对现场施工隐患？

现场检测依赖便携式设备（如超声波测厚仪、激光轮廓扫描仪）快速获取数据。例如，安装后需检测管道轴线偏移（阈值≤2cm）和坡度累积误差（每10米≤2.5cm）。若发现环刚度实测值偏离标准范围10%以上，或表面划痕深度＞0.8mm，则需启动报废程序。数字化系统还可通过三维点云测绘生成管道矢量图，为后期维护建立数据库。

7.不合格产品的数字判定标准是什么？

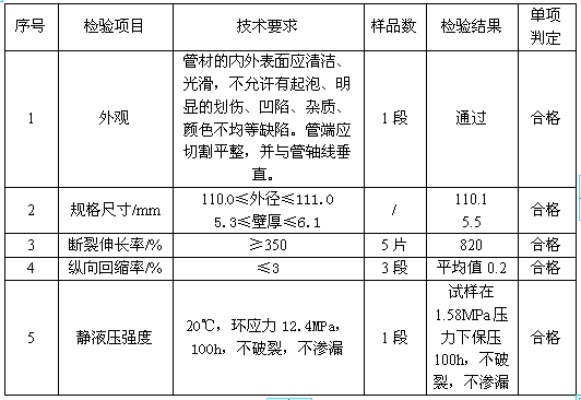

根据2024年海南省监督抽查结果，不合格产品主要涉及密度（要求≥0.94g/cm3）、纵向回缩率（超标＞3%）及断裂伸长率（＜350%）等指标。例如，建筑排水管若拉伸屈服应力低于标准值22MPa，或MPP电力管的断裂伸长率＜300%，即判定为不合格。此外，波纹管气密性测试要求在30kPa压力下泄漏量＜0.05L/min，超出此范围将影响系统密封性。

8.未来数字化检测的发展方向是什么？

集成物联网传感器和人工智能分析的智能检测系统正成为趋势，例如实时监测管道应变数据并预测剩余寿命。标准化方面，全国交通工程设施（公路）标准化技术委员会（TC223）持续推动检测方法的统一，如将环刚度公差从±15%收紧至±10%。通过构建检测大数据平台，实现从生产到运维的全生命周期质量管理。
