水利工程制图如何确保工程质量？五大核心要点解析

水利工程制图作为工程建设的"语言"通过精准的图形表达和技术规范，将设计理念转化为可执行的施工依据。根据现行技术标准，完整的制图体系需要遵循《水利水电工程制图标准》（SL73-2013）等规范要求，通过标准化图样实现设计、施工、运维全过程的质量控制。

一、水利工程制图的技术特征与特殊表达

1.1比例体系的灵活性应用

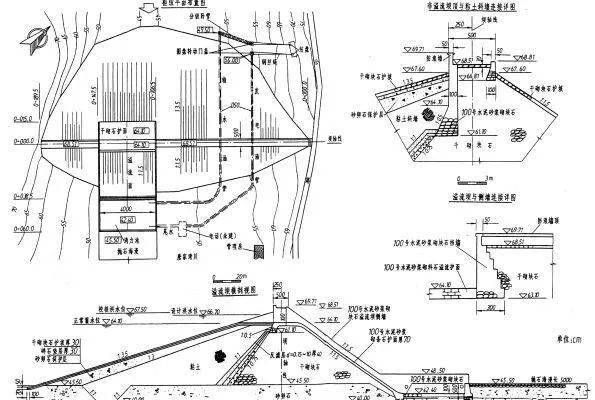

由于水利工程构筑物体量庞大，水平方向与铅垂方向尺寸差异显著，制图规范允许在同一图样中采用不同的纵横比例。例如在绘制水坝剖面时，垂直方向常采用1:100比例以清晰显示基础结构，而水平方向则可能采用1:500比例以控制图面尺寸，这种灵活性既保证了细节呈现，又维持了图面整体协调。

1.2专业图例与符号系统

针对水利工程中复杂的结构关系，制图标准建立了一套完整的图例与符号体系。如水流方向箭头、地质分层符号、水位标高标记等，均需严格遵循统一规范，确保不同专业人员能够准确理解设计意图。

二、制图质量控制的五大核心环节

2.1项目管理团队的专业配置

成立专门负责制图质量管理的项目团队，通过明确的职责分工与绩效考评，保障制图质量体系持续有效运行。团队应配备注册土木工程师、绘图专员、校核工程师等角色，形成制图、审核、修正的闭环管理。

2.2标准化流程控制

建立完善的技术复核制度，包括：

• 图纸会审制度：在施工前组织设计、施工、监理等单位共同审查图纸，及时发现并解决设计冲突
• 分级审核机制：每份图纸需经过设计人、校核人、审查人三级签字确认
• 变更管理制度：任何设计修改都必须通过正式变更程序，确保图纸版本统一

2.3全过程精细化管理

从方案设计到施工图完成的各个环节都需严格把控：

• 初步设计阶段：重点把控总体布置的合理性与结构可行性
• 技术设计阶段：深化细部构造，协调各专业管道、线路的综合布局
• 施工图阶段：确保每张图纸都能直接指导现场施工

2.4数字化技术深度应用

现代水利制图已普遍采用CAD、BIM等数字化工具。特别是BIM技术的引入，实现了从二维平面到三维立体设计的跨越，通过模型碰撞检测，提前发现并解决管线冲突、空间不足等问题。实践表明，采用BIM技术的水利项目，施工阶段的设计变更减少约30%，有效提升了工程质量的确定性。

2.5材料与构造的精准表达

图纸必须清晰标注各种建筑材料的规格参数、性能指标及施工要求。对关键部位如伸缩缝、止水带、防渗层等细部构造，需通过大样图详细说明工艺做法和质量控制要点。

三、水利工程制图人才培养与技能要求

3.1理论与实践并重的培养模式

《建筑工程制图与识图》等专业课程改革表明，必须改变传统"鸭式"，通过模型演示、虚拟动画、现场教学等多元化手段，提升学生的空间想象能力和工程实践能力。有效的教学方法应包括：

• 分组讨论制图难点
• "图纸会审"场景模拟
• 构造实训室实操训练

3.2持续的技术更新与知识拓展

随着工程技术发展，制图人员需要不断学习新的技术标准和软件应用。如AutodeskCivil3D、Revit等专业软件已成为现代水利制图的必备工具。同时应关注新材料、新工艺的发展，及时在图纸中体现技术进步。

四、典型案例分析与经验总结

淮安市福田泵站扩建工程的制图实践表明，优秀的水利工程制图不仅需要准确表达技术参数，还应充分考虑景观协调和人文关怀。该项目通过精细化制图，成功实现了传统水利向现代水利的转型，成为综合性水利工程的典范。

五、未来发展趋势与展望

水利工程制图正朝着智能化、标准化、集成化方向发展。基于云平台的协同设计、人工智能辅助审图、三维打印模型验证等新技术，将进一步提升制图质量和效率。同时，随着生态水利理念的深入，制图内容也将更加注重环境保护和可持续发展要求。

综上所述，水利工程制图作为工程建设的基础环节，其质量直接决定了后续施工的精确性和工程的整体品质。通过建立完善的制图质量控制体系，结合现代技术手段和专业人才培养，才能为水利工程建设提供可靠的技术保障。
