建筑工程图纸有几种幅面尺寸？——详解五种标准规格及扩展应用

建筑工程图纸幅面尺寸概述

根据《房屋建筑制图统一标准》（GB/T50001-2010），建筑工程图纸的幅面基本尺寸共分为五种，代号分别为A0、A1、A2、A3、A4。这些规格通过严格的几何关系关联：每一号图纸的短边等于上一号图纸长边的一半，长宽比例固定为√2（约1.414），这种设计使得图纸对折后能直接生成下一号尺寸，兼顾了设计便捷性与排版合理性。

五种基本幅面的具体尺寸与特性

1.
A0幅面

• 尺寸为1189mm×841mm，面积约为1平方米，是建筑制图中最大的基础幅面。其长边1189mm与短边841mm的比例符合国际标准，常用于大型项目总平面图或复杂系统的完整表达。
• 该尺寸为其他幅面的基准，A1至A4均通过对A0进行连续对折获得，形成严格的尺寸分级体系。

2.
A1幅面

-尺寸为841mm×594mm，相当于A0图纸沿长边对裁后的规格。在实际应用中，多用于建筑立面图、设备布置图等需要中等展示范围的设计内容。

3.
A2幅面

-尺寸为594mm×420mm，适用于局部大样图或中型机械的装配图。其尺寸在便携性与内容承载量之间取得较好平衡，是现场施工常用的参考图纸规格之一。

4.
A3幅面

-尺寸为420mm×297mm，常见于设计变更通知、节点详图或小型构件加工图。该尺寸便于手持查阅，同时能满足多数细节标注需求。

5.
A4幅面

-尺寸为297mm×210mm，作为最小标准规格，主要用于设计说明、目录清单或辅助图表。由于其与日常办公文件尺寸一致，在归档和复印时具有显著便利性。

幅面的扩展与特殊应用

• 加长幅面规范：当设计内容无法在基本幅面内完整呈现时，允许对长边进行加长处理。加长尺寸需按基本幅面长边的整数倍增加，例如A0幅面可加长至1486mm、1635mm等规格，但短边原则上不允许加长。
• 横式与立式布局：A0-A3图纸推荐采用横式布局（短边为垂直边），必要时可改用立式；A4图纸则通常采用立式使用方式。
• 微缩复制要求：需微缩保存的图纸应在一边设置100mm长的米制尺度，四边中央均需绘制对中标志，确保后期还原的准确性。

幅面选择的技术考量

1.
项目规模匹配原则：大型工业建筑或市政工程多采用A0、A1幅面表达整体关系，民用建筑中小型项目则优先使用A2、A3幅面。

2.
专业协作需求：结构专业与给排水专业常在相同项目中使用统一幅面规格，避免跨专业图纸尺寸混乱。

3.
装订与存档优化：同一工程的图纸应控制在两种幅面以内，A4图纸仅用于非正式附图，以保证装订成册后的整齐度。

标题栏与图框的标准化配置

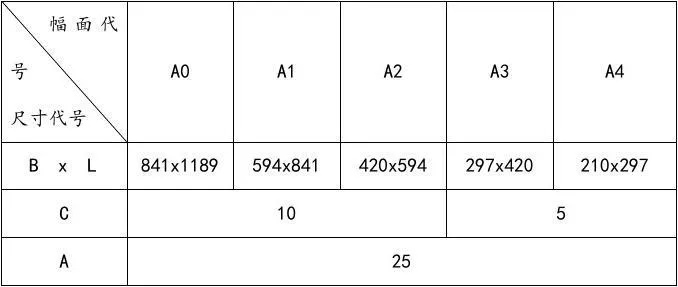

图纸的标题栏应设置于右下角，包含工程名称、设计单位、图号及签字区等核心信息。横式图纸的图框线与幅面边距c值为10mm（A2-A4）或5mm（A0-A1），装订边距a值统一为25mm，这种标准化设计保障了图纸在不同环节中的识别效率。

常见问题与注意事项

• 幅面代号中的数字“0”易误写为字母“O”，需特别注意正确标注。
• 特殊工程如古建筑修复或异形结构设计，在采用加长幅面时仍需遵守长边整数倍扩展的原则。
• 对于涉外项目，标题栏内容需中英文对照，并在设计单位名称前标注“中华人民共和国”字样。
