混凝土氯离子检测为何至关重要？关乎百年工程寿命的安全防线

一、国家标准对混凝土用水的氯离子限值是如何规定的？

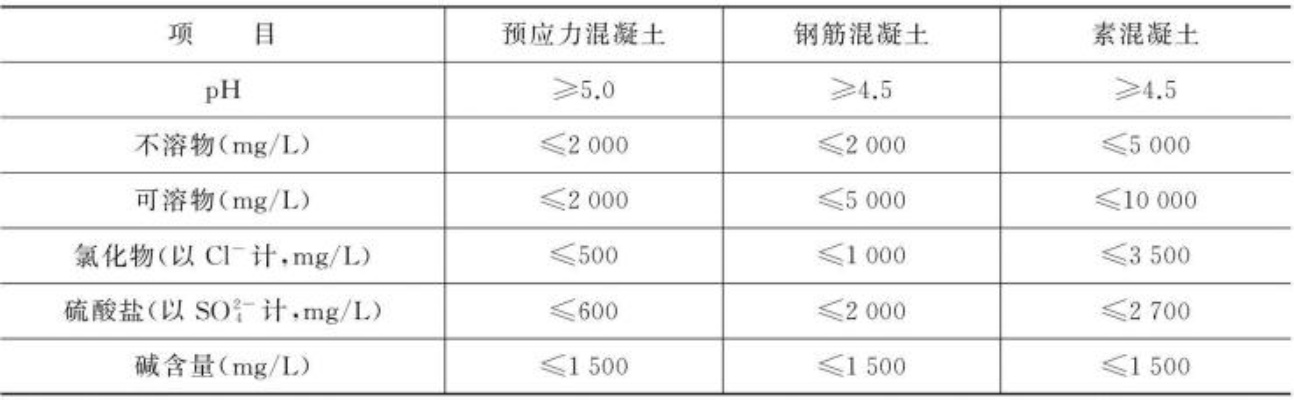

国家标准对混凝土拌合用水与养护用水中的氯离子含量设有严格上限。研究数据表明，当氯离子含量超过水泥质量的0.15%，即可能触发钢筋锈蚀的临界风险。这意味着在工程设计阶段，必须对各类水源进行氯离子筛查，确保其符合规范要求，避免因用水不合格导致的结构性隐患。

二、混凝土中氯离子超标会引发哪些具体工程隐患？

氯离子超标引发的工程隐患具有连锁效应与不可逆特征：首先，氯离子渗透至钢筋表面会破坏钝化膜，诱发锈蚀反应，锈蚀产物体积膨胀导致混凝土保护层开裂；其次，长期锈蚀将造成钢筋有效截面持续减小，直接削弱结构承载能力，威胁整体安全性；此外，结构设计寿命可能从预期的100年急剧缩短至30-40年，并伴随维修成本显著上升，后期修复费用可达建筑总造价的20%-40%。

三、评估混凝土抗氯离子渗透性能的主要检测方法有哪些？

国家标准GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法标准》明确了两种核心检测方法：快速氯离子迁移系数法（RCM法）与电通量法。RCM法通过测定氯离子在混凝土中的非稳态迁移系数来评估抗渗性能，该方法采用标准圆柱形试件，在电场作用下加速氯离子迁移，最终通过显色指示剂测定渗透深度并计算迁移系数。电通量法则通过测量规定时间内通过混凝土试件的总电量来表征抗渗性能，需对试件进行真空饱水与侧面密封处理。这两种方法共同构建了实验室环境下混凝土耐久性量化评估的技术基础。

四、如何对混凝土原材料进行系统性氯离子检测？

混凝土总氯离子含量的控制需建立在原材料分项检测基础上，主要涵盖三类检测场景：水泥及掺合料需采用磷酸蒸馏-汞盐滴定法，该原理是通过蒸馏装置在250℃-260℃下分解试样，用硝酸汞标准溶液滴定分离出的氯离子；砂石骨料与拌合用水则适用硝酸银滴定法，该方法以铬酸钾为指示剂，通过生成砖红色铬酸银沉淀判定滴定终点；此外，工程现场可采用离子选择电极法进行快速筛查，该方法响应时间短、操作便捷，适合施工过程中的实时监测。

五、当前有哪些先进的氯离子检测仪器设备？

基于国家标准要求，市场上已开发出多类专用检测设备。对于原材料快速检测，氯离子含量快速测定仪可实现5×10-5～1.0×10-2mol/L浓度范围的精确测量，其参比电极采用双盐桥饱和甘汞电极。在实验室精密分析层面，氯离子扩散系数RCM测定仪与混凝土电通量测定仪能够分别满足RCM法与电通量法的标准测试需求。此外，离子色谱法作为高精度实验室分析方法，可同步测定多种阴离子，为科研与质量控制提供更全面数据支撑。

六、工程实践中应如何在各环节落实氯离子检测？

氯离子检测应贯穿工程全流程，形成闭环管理：在原材料进场阶段，对所有胶凝材料、骨料及拌合用水实施批批检测；在配合比设计与试配阶段，通过各原材料氯离子检测值计算理论总氯离子含量；在施工过程阶段，对拌合站出水与养护用水进行定期抽检；在结构验收与运维阶段，对硬化混凝土进行钻芯取样，测定其水溶性氯离子含量，为耐久性评估提供直接依据。

七、裂缝与渗漏对混凝土氯离子迁移有何影响？

研究表明，裂缝与接缝渗漏会显著加速氯离子在混凝土中的迁移进程。裂缝形成的快速通道使得氯离子更易抵达钢筋表面，大幅缩短钢筋开始锈蚀的时间，从而加剧结构耐久性劣化。这意味着在存在裂缝或渗漏问题的工程中，即便原材料氯离子含量达标，仍需提高检测频率并采取额外的防护措施。
