一、施工准备阶段的核心画面
1.
现场勘测与放线定位

在开挖沟槽前,技术人员需使用全站仪对地下既有管线进行精确定位,并在路面喷涂标志线。图片中可见红色警示条围挡的作业区域,地面标注的管线走向与埋深数据,有效避免施工中对原有管线的破坏。此阶段需特别注意核查老旧管线图纸缺失区域的探测数据,必要时采用地质雷达补充测绘。
2.
材料进场与防护措施
管材运输车辆应配备柔性绑带与橡胶垫层,防止管道防腐层磨损。典型图片显示:HDPE双壁波纹管呈金字塔形堆放,层间用木方隔垫,场边设置"管材禁止翻滚"牌。对于金属管道,还需拍摄雨天遮盖防锈膜的现场画面,体现材料管理的规范性。
二、沟槽开挖关键工序图示
1.
分层开挖与支护体系

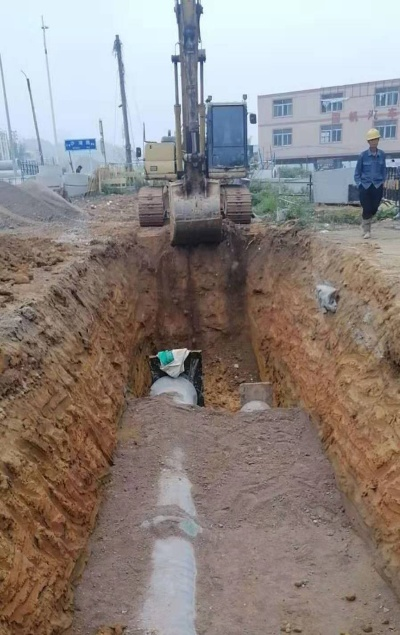

深度超过3米的沟槽必须采用分级放坡或钢板桩支护。一组现场图片清晰展示了"先支撑后开挖":槽壁安装的钢支撑间距不大于2米,槽底预留20厘米人工清土层。在流沙地质段,还需增加井点降水设备的特写镜头,记录抽水管线布置与水位监测仪表读数。
2.
管线交叉保护方案
当新建管道与既有管线交叉时,图片记录了下穿段的混凝土托架支护细节。例如燃气管与给水管正交处,可见预制钢筋混凝土过梁架设在既有管道下方,新旧管道间距严格保持50厘米以上。此类图片需配套展示探坑验证过程,证明保护措施的有效性。
三、管道安装质量控制点
1.
接口处理技术实录
承插式橡胶圈接口施工中,组图呈现了"三道检测程序"插口划线定位、胶圈平整度检查、水压试验密封验证。特别需要记录机械式接口的螺栓扭矩校验画面,以及柔性接口的转角补偿器安装场景。
2.
特殊地段施工技法
在穿越道路段,顶管施工图片体系应包括:工作坑导轨安装、机头顶进姿态监测、注浆减摩系统运行等。其中中继间安装系列图片应体现压力传感器布置与同步顶进控制。
四、回填与恢复阶段影像档案
1.
分层回填压实工艺
一组延时摄影图片清晰展示回填流程:管道两侧同步对称回填→每层虚铺厚度≤25厘米→小型碾压机具压实→压实度环刀检测。重点记录管腋部位人工夯实的操作细节,以及不同土质对应的最佳含水率控制方法。
2.
路面恢复与标识系统
最后阶段的组图应包含:路基分层夯实、混凝土基层养护、沥青面层摊铺温度监控等。竣工后还需拍摄地面标识桩安装图片,明确管线类型、埋深、权属单位等信息。
五、常见质量通病对比图集
1.
管线渗漏典型场景
违规承插作业对比图显示:未清理接口杂物导致胶圈扭曲,与规范操作的均匀间隙形成鲜明对比。此外需收集支墩位移引起的接口脱开案例,辅以激光测距仪数据标注变形量。
2.
基坑坍塌预警画面
一组暴雨后基坑险情图片,清晰记录边坡渗水路径与支护桩位移痕迹,为制定应急方案提供视觉依据。
