Creo工程图与CAD如何高效互转？建筑检测中的标准化转换流程详解

前言

在建筑工程检测与三维建模领域，Creo（即Pro/ENGINEER）作为主流参数化设计软件，其工程图数据向CAD格式的准确转换，直接关系到设计审查、施工指导及检测报告编制的效率与精度。本文将以建筑检测专家视角，通过问答形式系统解析转换流程中的关键技术要点。

一、基础概念篇

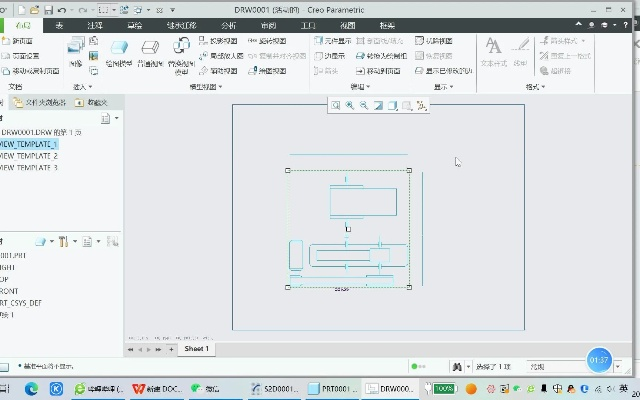

Q1：什么是Creo工程图？它在建筑检测中有什么作用？

A1：Creo工程图是基于三维模型自动生成的二维技术图纸，包含投影视图、尺寸标注、公差注释等完整工程信息。在建筑检测中，它用于出具钢结构节点详图、混凝土构件配筋图、幕墙安装示意图等检测报告附图，确保数据与三维模型的参数化关联。

Q2：为何需要将Creo工程图转换为CAD格式？

A2：CAD（DWG/DXF）是国内建筑行业最通用的二维图纸交换格式。检测机构常需将Creo工程图提交给施工方、监理单位进行会审，或归档至地方政府工程管理系统，这些场景均要求采用CAD标准格式。

二、转换准备篇

Q3：转换前需完成哪些关键设置？

A3：

1.
单位统一：在“文件准备-绘图属性”中将绘图单位修改为毫米，避免比例失真。

2.
比例锁定：必须将视图比例设置为1:1，否则会导致CAD中尺寸标注数值错误。

3.
模板配置：通过config.pro文件指定设计模板路径，如零件模板“start_part.prt”与组件模板“start_asm.asm”，确保参数一致性。

Q4：如何配置工程图映射文件？

A4：需创建绘图选项文件（.dt文件），关键参数包括：

• “drawing_unitsMM”设置公制单位
• “projection_typeTHIRD_ANGLE”指定第三角投影法
• “text_thickness0”消除文字线宽异常。

三、实操转换篇

Q5：标准转换流程有哪些步骤？

A5：

方法一：原生导出

1.点击“文件-另存为-保存副本”

2.选择DWG或DXF格式

3.在“导出设置”中配置以下内容：

• 版本：建议保存为AutoCAD2010格式以保证兼容性
• 字体：选择“TrueType”避免乱码
• 图层：勾选“创建命名图层”实现要素分类。

方法二：插件加速

使用维克钣金等专业插件，可自动完成以下操作：

• 批量转换工程图文件
• 按预设规则分层（如尺寸层绿色、轮廓层白色）
• 转换后自动打开目标文件夹。

Q6：如何处理转换后的图层与线型问题？

A6：

1.在Creo中通过“映射层”功能预定义图层规则，例如：

• 几何图形→0层（白色）
• 中心线→CENTER层（红色）
• 尺寸标注→DIM层（绿色）。

  2.对于建筑检测特有的符号（如裂缝标识、沉降观测点），应自定义线型库并嵌入转换配置。

四、疑难排查篇

Q7：转换后出现尺寸偏差该如何校正？

A7：

1.检查Creo模型单位制是否为“毫米牛顿秒”（MMNS）

2.验证工程图中是否存在双重尺寸标注，删除冗余标注

3.在CAD中使用“SCALE”命令参照已知尺寸进行校准。

Q8：如何处理文字乱码与字体丢失？

A8：

1.在Creo中统一使用仿宋体或宋体等Windows通用字体

2.导出时勾选“将TrueType字体作为几何导出”

3.在CAD中通过“STYLE”命令重新映射字体样式。

Q9：建筑检测报告中的特殊标注如何保留？

A9：对于渗漏区域标记、结构损伤注释等检测专用符号，应：

1.在Creo中创建注释符号库（.sym文件）

2.通过“注解-自定义符号”插入工程图

3.导出时选择“将符号作为图块”确保完整性。

五、进阶应用篇

Q10：如何实现参数化模型与工程图的联动更新？

A10：

1.在零件模板中预定义检测参数（如材料强度、允许挠度）

2.通过“工具-参数”设置关系式，例如：

```

IF材料=="Q235B"密度=7.85

ENDIF

```

3.工程图中的注释项关联模型参数，修改三维模型后一键更新所有图纸。

Q11：大型建筑项目如何批量处理工程图转换？

A11：

1.使用Creo的“分布式批处理”功能，同时转换上百张图纸

2.配置导出规则文件（.cfg），统一控制输出目录与命名规则。

六、质量管控篇

Q12：建筑检测机构应建立哪些转换规范？

A12：

1.
文件命名规则：如“项目编号-构件号-检测日期.dwg”

2.
版本控制：在图纸标题栏中保留Creo版本号与转换时间戳

3.
审核流程：转换后的CAD图纸需经二级校对（建模员自检、检测工程师复核）。

小编有话说

通过标准化流程与严格质控，Creo工程图到CAD的转换不仅能提升建筑检测工作效率，更能保障技术数据的准确传递。建议各检测机构参照本文要点制定内部操作手册，定期对技术人员进行专项培训。
