工程图纸尺寸规格全解析：从标准幅面到折叠规范

一、标准图纸幅面有哪些规格？

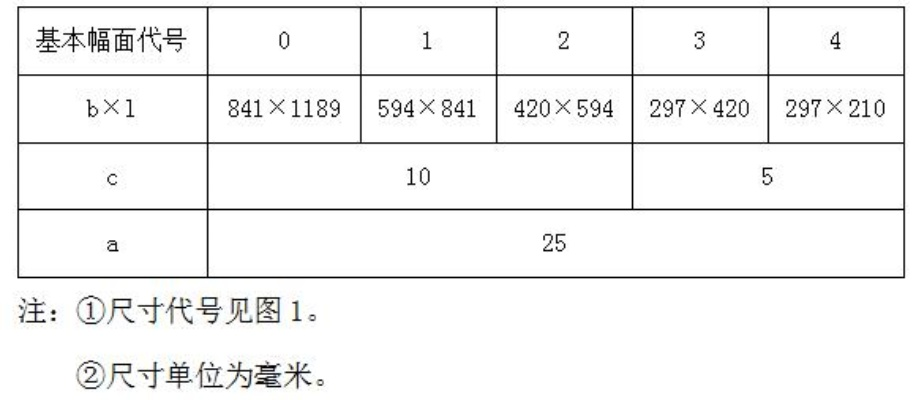

工程图纸的标准幅面遵循国际ISO216标准和中国GB/T14689-2020规范，主要包括A0、A1、A2、A3、A4五个基本规格。

A0幅面作为基准尺寸，面积为1平方米，具体尺寸为841mm×1189mm，长宽比为√2:1。其余幅面均通过对折A0图纸得到：A1尺寸为594mm×841mm，A2尺寸为420mm×594mm，A3尺寸为297mm×420mm，A4尺寸为210mm×297mm。

在实际项目中，幅面选择需考虑多项因素。大型工程项目如总平面布置图常采用A0或A1幅面，以清晰展示整体布局和细节；而施工详图和节点大样图则多选用A2、A3或A4幅面。此外，图纸用途也影响幅面选择——施工图需要较大幅面确保清晰度，而竣工图和技术交底资料为便于携带和传阅，通常采用A3或A4规格。

二、图纸折叠有哪些规范要求？

图纸折叠的核心目标是确保存档规范与查阅便利，需遵循统一的技术规范。

折叠后幅面要求：折叠完成的图纸应采用A4(210mm×297mm)或A3(297mm×420mm)标准规格，这两种尺寸与常见的文件盒、文件夹完美适配，极大方便了图纸的分类存放与管理。对于需要装订成册但无装订边的复制图，允许临时调整为190mm×297mm或297mm×400mm，但粘贴装订胶带后仍需回归标准A4或A3幅面。

标题栏显露原则：这是折叠过程中的关键要求。无论采用何种折叠方式，都必须保证图纸右下角的标题栏完全暴露在外，无需展开即可清晰识别工程名称、图号、设计单位等关键信息。实际操作中，需采用规范的手风琴式折叠法，避免随意折叠导致图纸损坏或信息遮挡。

三、标题栏和会签栏的尺寸标准是什么？

标题栏和会签栏作为图纸的“身份证”，其尺寸设置具有严格标准。

标题栏位于图纸右下角，基本尺寸为180mm×50mm。学生作业用的简化标题栏可适当调整至140mm×32mm。会签栏则位于图纸左上角，标准尺寸为75mm×20mm。

标题栏内容：需完整包含设计单位名称、工程名称、图样名称、设计号、图号、签名区等核心信息，确保图纸管理的规范性和可追溯性。

四、CAD制图中线宽与比例如何规范？

CAD制图的规范化直接影响图纸质量和可读性，其中线宽和比例设置尤为重要。

线型与线宽规范：

• 粗实线(0.3mm)：用于平、剖面图中被剖切的主要建筑构造轮廓、室内外立面图轮廓等
• 中实线(0.15-0.18mm)：用于平、剖面图中被剖切的次要建筑构造轮廓线
• 细实线(0.1mm)：用于填充线、尺寸线、尺寸界限等辅助元素
• 细虚线(0.1-0.13mm)：用于室内平面、顶面图中未剖切到的主要轮廓线

比例选择原则：根据图纸类型和表达需求选择合适的比例。总平面图常用1:500、1:1000；平面图、立面图、剖面图多用1:50、1:100、1:200；而细节详图则根据实际情况采用1:1、1:2、1:5、1:10、1:20等比例。同一图纸采用不同比例时，需在图面清晰标注，避免误解。

五、图纸会审中尺寸审查的重点有哪些？

图纸会审是保障工程质量的关键环节，尺寸审查需重点关注以下内容：

三道尺寸审查：建筑工程施工图通常包含三道尺寸。在平面图中，第一道为细部尺寸，第二道为轴线间距，第三道为总尺寸。审查时需逐级核对：第一道尺寸之和应等于第二道尺寸，第二道尺寸之和应等于第三道尺寸。立面图同样包含三道尺寸，分别为细部尺寸、层高尺寸和总高度，需同步验证其逻辑一致性。

专业协调审查：在熟悉本层平面尺寸后，需依次审查建筑、结构、设备各专业图纸，确保它们在同一基准下的尺寸一致，避免因专业间协调不足导致的施工冲突。

特殊部位核查：重点关注门窗洞口尺寸、墙体厚度、梁柱定位等关键部位的尺寸准确性，以及不同楼层间的尺寸对应关系。特别要注意边轴线是否为墙中心线，这一细节直接影响施工放样的准确性。

六、施工图设计需要满足哪些基础条件？

施工图设计作为工程实施的直接依据，需要满足严格的技術条件和管理要求。

设计深度要求：施工图设计必须在初步设计或技术设计的基础上，达到满足施工需求的深度。这要求设计人员综合建筑、结构、设备各工种，通过相互交底、核实核对，深入了解材料供应、施工技术、设备等实际条件，将满足工程施工的各项具体要求完整反映在图纸中。

图纸完整性要求：一套完整的施工图应包括建筑总平面、各层平面图、立面图、剖面图、节点详图，以及结构、给排水、电气等各工种配套图纸。同时还需配备完整的设计说明书、计算书和工程预算书，形成闭环的技術文件体系。

簽章規範要求：正式的建筑设计图纸必须经过完整的签名和盖章程序，包括设计者、建筑图纸负责人、审定者、校对人的签名，以及出图章和注册执业章的加盖，确保图纸的法定效力。

七、图纸管理中的常见问题与解决方案

图纸更新不同步：项目进程中常出现图纸版本管理混乱。解决方案：建立严格的版本控制制度，确保所有参与方使用统一版本，每次修改均需更新图号并通知相关单位。

比例标注不明确：易导致施工误差。解决方案：在图面醒目位置统一标注比例尺，对非标准比例作特别说明。

折叠不规范导致磨损：影响图纸使用寿命。解决方案：制定统一的折叠规范，培训相关人员掌握标准折叠方法，定期检查存档图纸的状态。

掌握工程图纸尺寸规格的完整知识体系，不仅能提高设计效率，更能有效预防施工错误，保障工程质量和进度。随着BIM技术的普及，图纸尺寸管理正朝着数字化、标准化方向发展，但基础规范原则仍将是行业长期遵循的技术准则。
