X射线能检测建筑材料的内部缺陷吗？——建筑工程中的隐形侦探

1.什么是X射线异物检测，其基本原理是什么？

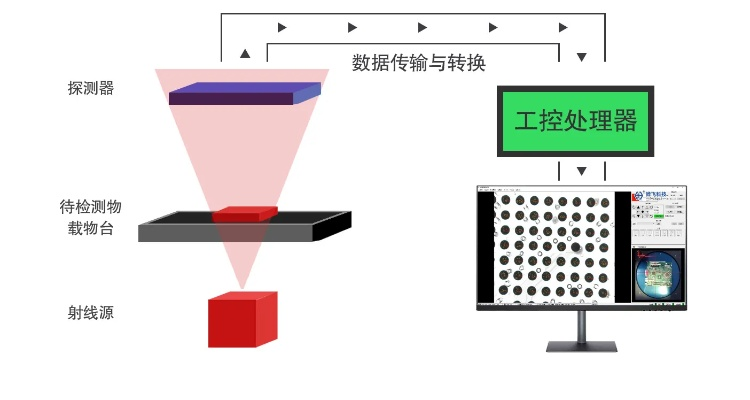

X射线异物检测，本质上是一种利用X射线进行无损探伤的技术。其核心原理在于利用X射线管产生的高能射线穿透被检测物体。当射线穿过物体时，不同密度的物质对射线的吸收程度存在差异，这种差异会被探测器捕捉并转化为不同强度的电信号，最终通过数字成像技术形成可视化的内部结构图像。密度较高的异物（如金属碎片）会吸收更多射线，在图像上显示为较亮的区域；而密度较低的建筑基材（如混凝土、木材）则显示为较暗的背景。值得注意的是，建筑工程中常用的X射线检测主要以2D成像为主，而更为复杂的3DX-ray或工业CT技术则能够提供立体的三维图像，用于分析更复杂的内部结构。

2.X射线检测在建筑工程中能发现哪些具体问题？

在建筑工程领域，X射线检测主要应用于以下关键环节的质量控制：

-
金属预埋件与连接节点的检测：能够清晰显示预埋钢板、锚栓内部的裂纹、夹渣等缺陷，以及焊接部位的虚焊、气孔等问题。例如，在钢结构工程的螺栓连接或关键焊缝检测中，X射线可以有效发现肉眼无法观察的内部缺陷。

-
管道与线缆敷设的验证：对于预埋在墙体或楼板中的给排水管道、电气线管等，X射线能够在不剔凿的情况下，确认其位置、走向是否正确，以及是否存在堵塞、断裂等情况。

-
混凝土结构内部异物探测：能够有效识别混凝土内部夹杂的未充分搅拌的水泥团块、木材、塑料等低密度异物，以及偶尔混入的工具、钢筋头等高密度杂物。

-
historicalbuildinginspection：在古建筑修缮或历史建筑保护中，X射线可以用于探查木结构内部的虫蛀、腐朽情况，或是检测砖石砌体内部的空隙与裂缝。

3.在建筑工程中，X射线检测与其他无损检测方法相比有何优势与局限？

与传统建筑无损检测方法相比，X射线检测具有独特优势，但也存在明显局限。

优势方面：

• 非接触与无损性：检测过程不会对建筑结构造成任何物理损伤，特别适用于已完工或需要保护的结构。
• 内部结构可视化：能够直观呈现被覆盖或深埋的建筑组件内部状况，解决了超声波、红外等技术在内部成像清晰度上的不足。
• 高精度与灵敏度：能够探测到毫米甚至亚毫米级别的微小缺陷，检测精度远高于许多常规方法。
• 不受材料限制：原则上适用于金属、混凝土、复合材料、塑料等多种建筑材料。

局限与挑战：

• 安全防护要求高：X射线具有电离辐射，检测过程中必须划定严格控制区，疏散无关人员，操作人员需佩戴专业防护装备，这限制了其在人口密集区域或已投入使用建筑中的应用。
• 设备成本与操作复杂度：高性能的X射线检测设备，尤其是3D系统，价格昂贵，且需要专业人员操作和解读图像。
• 穿透能力限制：对于厚度过大或密度极高的建筑构件（如厚实的钢筋混凝土剪力墙），常规X射线设备可能难以穿透，影响检测效果。
• 对特定缺陷不敏感：对于与基材密度接近的异物，或者面状缺陷（如平行的细微裂纹），其检测效果可能不如超声波等针对性强的技术。

4.X射线检测技术在建筑工程中的典型应用案例有哪些？

尽管应用场景相对专业化，X射线检测在以下几个典型场景中发挥着不可替代的作用：

• 钢结构桥梁节点检测：在大型钢结构桥梁的建设与定期维护中，对关键受力节点的焊缝进行X射线探伤，是确保结构安全的重要手段。
• 预应力混凝土结构验收：用于检查预应力钢筋或钢绞线在管道内的准确定位、灌浆的密实度，以及锚固区的质量状况。
• 建筑改造与加固工程：在对现有建筑进行改造时，需要通过X射线探查墙体内部结构，确认钢筋分布、管线位置，避免施工中对隐蔽工程造成破坏。
• 特定建筑部品的工厂化质量控制：在预制装配式建筑领域，对于在工厂预生产的混凝土预制构件、复合墙板等，可以利用X射线在出厂前进行批量抽检，确保内部预埋件、钢筋网片等位置准确、连接可靠。

5.未来X射线检测技术在建筑工程领域的发展趋势如何？

随着建筑工业化的推进和工程质量要求的不断提升，X射线检测技术在该领域呈现以下发展趋势：

-
设备便携化与智能化：未来将出现更多小型化、低剂量、便于现场操作的X射线检测设备。同时，结合人工智能（AI）的图像识别算法将逐步成熟，能够自动标记和分类常见的内部缺陷，降低对操作人员经验的依赖，提高检测效率与一致性。

-
与其他技术的融合应用：将X射线检测数据与建筑物的BIM（建筑信息模型）结合，在数字孪生模型中直观展示缺陷的三维位置及其与整个结构的关系，为维修决策提供更直观的依据。

-
在新建特殊建筑中的应用拓展：随着建筑形式的复杂化，如3D打印建筑、大型复杂空间结构等，X射线技术可能作为验证其内部构造质量、确保设计意图实现的有效补充手段。

总结而言，X射线异物检测在建筑工程中扮演着“隐形侦探”的角色，它虽非普遍适用的常规检测工具，但在解决特定的、关键的内部质量问题时，提供了其他方法难以比拟的洞察力。技术的进步正致力于在保证安全的前提下，让其变得更易用、更智能，从而在保障建筑安全与质量的道路上发挥更独特的作用。
