钢结构图纸符号看不懂？这份大全表请收好

构件类符号详解

1.主结构系统符号有哪些？

• GJ/GJL：钢架梁，主要承重水平构件
• GZ/GJZ：钢架柱，主要承重垂直构件
• HJ：桁架，常用于大跨度结构

  ~这三类符号构成钢结构的主体承重框架，需在图纸中优先识别定位。

2.支撑系统符号代表什么？

• SC：水平支撑，增强结构整体稳定性
• ZC：柱间支撑，布置于柱列之间
• YC：隅撑，用于梁柱连接的加强

  ~支撑系统虽非主要承重构件，但对结构抗侧力性能起着关键作用。

3.围护系统常用哪些符号？

• LT：檩条，屋面系统的支撑构件
• WLT：屋脊檩条，位于屋面最高处
• YXB：压型金属板，常用于屋面和墙面板

4.次要构件符号如何识别？

• XG：系杆，用于连接各独立构件
• T：拉条，控制檩条侧向变形
• CG：撑杆，提供额外支撑作用

连接与焊缝符号

5.焊缝符号如何标注？

焊缝符号采用引出线标注系统，包括箭头线和两条基准线（实线与虚线）。实线侧表示焊缝在接头箭头侧，虚线侧表示非箭头侧。常见的坡口符号包括V形（单边V形）、U形等类型，需结合焊接方法统一解读。

6.螺栓连接符号有哪些类型？

• 永久螺栓：标注螺栓型号和孔径
• 高强螺栓：特殊标记以区别普通螺栓
• 安装螺栓：临时固定用，标注方式与永久螺栓有区分

7.剖切符号如何理解？

钢结构图纸中，剖面符号展示构件内部结构，断面符号专注表现横截面形状。二者虽功能相近，但断面符号不表现断面后方构造，这在详图解读时需特别注意。

投影与视图符号

8.三视图符号怎么看方向？

钢结构详图采用正投影法，三视图包括正视图、侧视图和俯视图。看图方向遵循“侧视图在正视图右侧时，表示站在物体右侧向左观察”的原则。当存在剖视符号时，应严格按照符号指示方向观察物体。

9.定位轴线编号规则是什么？

定位轴线以细实线圆圈（直径8-10mm）标注。列轴线用大写拉丁字母，行轴线用阿拉伯数字，编号顺序为列轴线从下而上，行轴线从左向右。

材料与截面符号

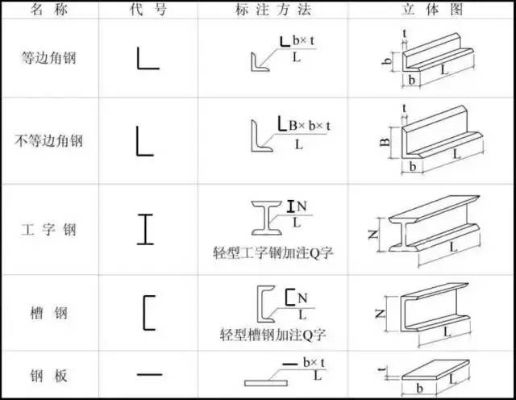

10.钢材类型符号如何区分？

钢材按厚度分为薄板、中板、厚板、特厚板；按生产方式分为热轧钢板、冷轧钢板。型钢主要包括工字钢（界面为工字形）和H型钢（分为宽翼缘HK、窄翼缘HZ和H型钢桩HU）。

11.截面符号代表什么含义？

• HW：宽翼缘H型钢截面
• HM：中翼缘H型钢截面
• HN：窄翼缘H型钢截面

  ~截面符号与尺寸标注结合，完整描述构件几何特性。

专业技巧与注意事项

12.初学者如何快速掌握符号？

建议采用分类记忆法，将符号按功能分组：主结构、支撑、围护、连接四类。图纸解读时先确定整体结构体系，再逐步细化到节点连接。

13.易混淆符号如何区分？

注意GL可能表示钢梁或过梁，需结合图纸上下文确定。类似地，QL可能表示墙梁或圈梁，需通过构件位置和连接关系判断。

14.符号标注不一致如何处理？

当发现不同视图间符号标注不一致时，应立即与设计人员沟通确认，避免施工错误。同时应综合多个视图相互印证，确保解读准确性。

15.新型符号如何应对？

随着技术进步，新材料、新工艺不断涌现，可能引入新的符号。建议建立个人符号更新库，及时记录遇到的特殊标注方式。

特殊构件符号

16.门窗相关符号有哪些？

• MZ：门边柱，门洞旁的竖向支撑
• ML：门上梁，门洞顶部的横向构件
• SQZ：山墙柱，位于建筑物山墙位置

17.辅助构件符号代表什么？

• TL：托梁，支撑其他构件的梁
• QL：墙梁，墙体中的横向骨架
• LD：梁垫，梁下的支承构件

综合应用指南

18.如何系统性地阅读钢结构图纸？

建议遵循“由整体到局部”原则：首先浏览图纸总说明，了解设计要求和符号约定；然后识别主体结构布局；接着分析支撑系统；最后研究节点连接细节。

19.不同图纸类型符号有何差异？

结构布置图侧重构件定位，详图专注连接节点，加工图强调制造精度。虽符号体系基本一致，但不同图纸类型对同一符号的详细程度要求不同。

20.符号记忆有什么诀窍？

多数符号采用汉语拼音首字母组合，如GJ（钢架）、GL（钢梁）等。特殊符号可通过制作记忆卡片、建立电子查询表等方式强化记忆。
