无损检测射线评片有哪些核心标准？全面解析技术与实践要求

1.射线评片的基本原理与重要性

射线检测利用X射线或γ射线穿透材料时因衰减差异形成底片影像的原理，实现对工件内部结构的非破坏性检验。评片即通过对这些影像的判读，识别、定位并评估缺陷的性质和尺寸。在建筑行业，该技术广泛应用于钢结构焊缝、管道对接接头等关键部位的质量控制，其检测结果的可靠性直接关乎整体结构的安全性能。

2.评片前的底片质量核心指标

2.1灵敏度要求

灵敏度是评价底片质量的首要指标，分为绝对灵敏度和相对灵敏度。实际评片前必须确认底片上有清晰的像质计影像。根据标准要求，像质计丝号应能明确辨识，其位置摆放需严格符合规范，例如ASMEV标准对像质计的类型、规格和放置位置有明确规定。检测较厚工件时，若射线能量选择不当，可能导致底片对比度不足，直接影响缺陷检出能力。

2.2黑度控制标准

黑度直接影响底片对比度和缺陷辨识度。标准要求底片黑度通常不低于1.8，但也不应过高以免超出观片灯亮度范围。当被检区域黑度变化超过像质计区域黑度的-15%或+30%时，需在该区域重新放置像质计进行补拍。使用垫板时，只要像质计灵敏度达标且黑度在允许范围内，可不受正30%的限制。

2.3伪缺陷的识别与处理

伪缺陷包括划痕、水迹、静电感光等非工件缺陷的影像。评片时需确认底片有效评定区域内无影响判断的伪缺陷。发现伪缺陷的底片应予以作废，重新拍摄以确保检测结果的真实性。

2.4背散射防护检查

拍摄时需在暗袋背面粘贴“B”铅字标记。评片时若在较黑背景上出现“B”字淡影像，表明背散射严重，需采取防护措施重拍；未见“B”字或淡背景上出现黑“B”字则为合格。

3.评片环境与设备技术要求

3.1评片室环境条件

评片应在专用的暗室中进行，环境光线应柔和且可调控，避免直射光影响底片观察。观片灯亮度需与底片黑度相匹配，高黑度底片需配备高强度观片灯。评片工作台应整洁无尘，避免底片受到二次污染。

3.2辅助工具的使用

评片应配备光学放大镜、密度计等辅助工具。放大镜倍数通常为2-5倍，用于观察细微缺陷；密度计用于定量测量底片关键区域的黑度值，确保符合标准要求。

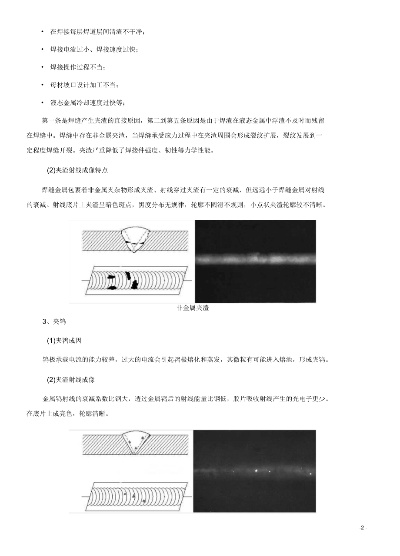

4.常见缺陷的影像特征与评定标准

4.1气孔类缺陷

在底片上呈现为圆形或椭圆形的黑色斑点，边界清晰。评定中需记录气孔的数量、尺寸和分布情况。按照建筑行业标准，通常规定单个气孔尺寸不得超过母材厚度的一定比例，且在一定面积内气孔总数不能超标。

4.2裂纹类缺陷

裂纹影像通常表现为细长且曲折的黑线，端部尖细。由于裂纹方向性强烈，只有当其与射线方向大致平行时才能在底片上清晰显现。裂纹在任何情况下均为不可接受缺陷，一旦发现必须返修。

4.3未熔合与未焊透

未熔合在底片上呈直线状或条纹状影像，而未焊透则表现为连续的直线黑线。这类缺陷会显著降低连接强度，需根据其在结构中的位置和受力状态进行严格评定。

4.4夹渣与异物

夹渣影像呈不规则形状的黑色块状或条状，密度不均匀。评定中需测量夹渣的长度和宽度，并根据标准判断是否允许存在。

5.尺寸测量的精度要求与误差控制

现代无损检测技术对缺陷尺寸测量精度提出了严格要求。例如，衍射时差法超声检测(TOFD)可将缺陷高度测量误差控制在1mm以内。对于表面裂纹深度测量，交流电位差法(ACPD)和交流电磁场测量技术(ACFM)等先进方法可实现±0.5mm的测量精度。这些技术无需试块校准即可直接给出裂纹绝对尺寸，大大提高了检测效率和准确性。

6.评片人员资质与技能要求

6.1专业知识基础

评片人员需具备扎实的材料学、焊接工艺及射线检测原理知识。他们应熟悉各种建筑材料的特性及其对射线检测的影响，能够根据不同材料调整评片标准。

6.2经验积累与持续学习

评片技能的提升离不开长期实践。经验丰富的评片人员能通过细微的影像特征差异准确判断缺陷性质，这种能力需通过大量案例积累。同时，随着技术发展，评片人员需不断学习新标准、新工艺，保持知识的先进性。

7.评片记录与报告编制规范

完整的评片记录应包括工件信息、检测参数、缺陷性质、尺寸、位置及评定结论。报告编制应遵循“清晰、准确、完整”的原则，为工程质量追溯提供可靠依据。

8.常见问题与解决方案

8.1影像模糊不清

多由射线能量选择不当、曝光参数不合理或胶片质量问题引起。解决方案包括重新校准设备、优化曝光参数或更换胶片批次。

8.2缺陷定性困难

当遇到不典型缺陷影像时，应结合其他检测方法如超声波检测进行综合判断。必要时可进行解剖验证，以积累评片经验。

9.标准差异与行业特殊要求

不同行业标准对缺陷的接受准则存在差异。建筑行业通常遵循GB/T3323标准，而压力容器则可能执行NB/T47013标准。评片人员需根据具体工件的用途和执行标准做出准确判断。

10.技术发展趋势与展望

随着数字射线检测(DR)技术的普及，传统胶片评片正逐步向数字化评片过渡。计算机辅助评片、人工智能识别缺陷等新技术正在发展中，有望进一步提高评片的准确性和效率。
