检测地基承载力的仪器有哪些？全方位解析10类设备与原理

地基承载力的核心概念与检测意义

地基承载力指单位面积地基土随荷载增加所发挥的承载潜力，通常以kPa为单位。这一指标综合反映了地基的稳定性，其理论基础源自土的抗剪强度理论。当荷载持续增大，地基中可能出现塑性区，若变形超过允许值或塑性区扩大，则地基面临失稳风险。因此，精准检测地基承载力对保障建筑安全具有决定性作用。

1.平板荷载试验仪：传统可靠的基准设备

原理：通过刚性承压板分级施压，观测天然地基土的沉降变形。

适用土质：各类土、软质岩及风化岩体。

功能：

• 绘制荷载-沉降曲线，确定地基承载力
• 计算土的变形模量，估算不排水抗剪强度

  优势：操作直观、数据重复性好，被誉为原位试验的"金标准"。

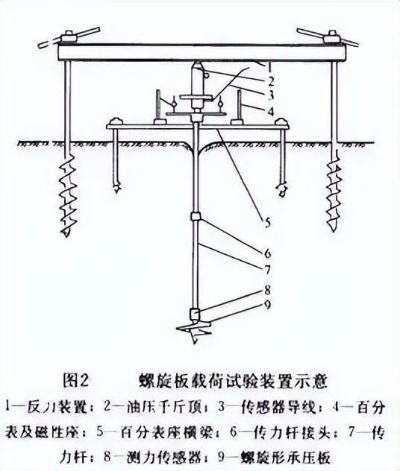

2.螺旋板荷载试验仪：深土层检测利器

原理：将螺旋形承压板旋入地下预定深度，通过传力杆加压并测量下沉量。

适用土质：软土、粘性土、粉土及砂类土。

技术特点：

• 避免开挖对土体扰动，保持原状土力学特性
• 可分层测试不同深度的承载力参数。

3.标准贯入试验装置：动力触探代表设备

组成：63.5kg落锤、探杆、贯入器等。

流程：

1.钻孔至预定深度，落锤从76cm高度自由下落

2.记录贯入30cm所需锤击数（N值）

应用规范：已纳入《工业与民用建筑地基基础设计规范》。

4.静力触探仪：连续剖面检测系统

技术类型：

• 机械式：通过液压系统匀速压入探杆
• 电子式：集成传感器实时采集锥尖阻力、侧摩阻力

  数据输出：自动生成阻力-深度曲线，直观反映土体分层情况。

5.动力触探仪：粗粒土专用检测工具

分类：

• 轻型（10kg锤）：适用于浅层填土、黏性土
• 重型（63.5kg锤）：对应标准贯入试验
• 超重型（120kg锤）：用于密实砂土、砾石层。

6.地基承载力现场检测仪：智能化便携设备

技术演进：

• 初期机械式：依赖人工操作与读数
• 现代数字式：集成压力传感器、位移计、数据处理器

  功能创新：

• 自动控制加载速率，实时显示压力-沉降数据
• 通过无线传输实现远程监控。

7.多用地基承载力检测仪：集成化解决方案

专利技术特征：

• 伸缩气缸与转动电机协同控制探测机构
• 双级减震弹簧保护探测探针
• 吸尘系统改善作业环境

  适用范围：适应复杂地质条件，可配置不同探头模块。

8.建筑地基承载力检测设备：专利改进型装置

创新设计：

• 摆正机构：通过高压气体喷射校正检测杆倾斜
• 润滑机构：减少检测杆与土体的摩擦损耗

  误差控制：通孔气流反冲技术降低动能损耗，提升测量精度。

9.承载力检测仪器体系：全场景覆盖

土壤类仪器：

• 重点检测压实度、含水率等参数

  结构类仪器：

• 用于钢筋混凝土、桥梁等承重极限测试

  智能化进展：物联网技术实现数据云存储与实时预警。

10.专用辅助检测设备：精准化补充

孔隙水压测量仪：同步监测土体排水条件对承载力的影响

变形自动记录仪：高精度追踪沉降发展全过程。

仪器选择与技术创新趋势

选择依据：

• 土质类型决定核心检测方法（如黏性土首选静力触探）
• 工程精度要求匹配仪器等级（科研项目需±1%误差范围）

  未来方向：

• 人工智能算法预测地基长期沉降
• 微型传感器阵列实现三维承载力图谱构建。

通过科学选用检测仪器，结合规范操作与数据分析，可精准评估地基承载力，从源头保障建筑安全与耐久性。
