桥梁线性监测包含哪些内容？——从基础参数到智能预警的全面解析

一、桥梁线性监测的核心参数体系

桥梁线性监测主要涵盖垂直向与水平向的形变观测。垂直方向以桥墩沉陷与桥面线形监测为主，水平方向则重点关注主梁横向位移与塔柱动态响应。具体包括：

1.
墩台沉降观测：在墩台顶面对应的桥面布设观测点，通过精密水准测量获取高程变化数据。我国在2001-2012年间投入438.8亿元专项资金改造21610座危桥，其中沉降监测数据为维修决策提供了核心依据。

2.
桥面线形与挠度监测：沿主梁轴线布设测点，特别在斜拉桥索锚固点等关键位置需加密观测。例如云南黑冲沟特大桥通过人工监测获取运营期挠度数据，对比理论计算值分析结构状态差异。

3.
横向水平位移监测：采用全站仪坐标法测定桥面观测点横坐标变化，武汉长江二桥实践表明该方法精度可达±0.48mm，远高于规范要求的±3mm限值。

4.
高塔柱摆动观测：使用TCA2003等智能全站仪，在塔柱顶部布点监测风载、温度变化引起的动态偏位。夜间观测数据显示，该方法在800米视距下水平位移监测精度达0.61mm。

二、监测系统的科学布设原则

为保障数据可靠性，需建立分级基准网络：

• 水平位移基准网：两岸稳定区域布设深埋钻孔桩标志，桥面工作基点辅以GPS静态测量。为减少交通振动干扰，桥面观测通常在夜间进行，确保卫星信号接收质量。
• 垂直位移基准网：将平面基准点纳入高程体系，通过过江水准联测统一两岸高程。实践中多采用三角高程对向观测法，配合精密全站仪消除大气折光误差。

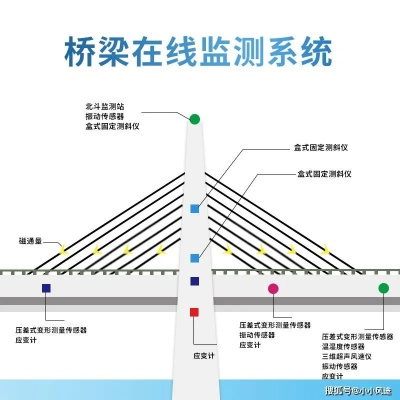

• 测点优化布置：针对不同桥型特点差异化布点。悬索桥需重点监测主缆线形，连续刚构桥则关注跨中挠度变化。吴堡黄河大桥在施工阶段即预埋传感器，为中长期健康监测奠定基础。

三、监测技术方法与精度控制

1.
空间定位技术应用：GPS用于基准网测量时，要求边长相对精度不低于1/120000且绝对误差小于±5mm。对于柔性桥梁，需同步考虑动态GPS技术捕捉结构振动特性。

2.
精密几何测量方法：

• 桥面挠度监测采用电子水准仪按国家二等水准标准施测
• 塔柱摆动监测采用测量机器人自动跟踪，单点观测周期控制在30秒内
• 局部损伤检测结合回弹法、雷达法等多种技术，对混凝土强度、碳化深度等参数进行互补验证

  3.
  数据融合处理：将外观检查发现的裂缝、剥落等表观病害，与精密测量数据关联分析。如发现桥面线形异常区域，需采用红外热像等技术进一步探查内部缺陷。

四、监测数据的深度分析与应用

1.
安全预警模型构建：通过长期数据积累建立桥梁"指纹"数据库，包括温度-挠度关联模型、交通量-沉降相关性模型等。美国FHWA统计显示，系统化监测可使桥梁事故率降低25.4%。

2.
设计理论验证：监测数据可用于校正有限元模型。大跨度桥梁实际风振响应往往与理论计算存在差异，通过运营期监测可优化设计假定。

3.
养护决策支持：根据变形速率制定分级响应机制。当挠度变化超过理论值10%时启动专项检测，超过20%时限制交通并实施加固。

五、技术挑战与发展趋势

当前桥梁线性监测仍面临三大挑战：

1.
长期稳定性保障：监测系统需持续运行数十年，传感器耐久性、数据传输可靠性成为系统设计的核心考量。我国桥梁健康监测起步较晚，需在仪器选型、防雷措施等方面借鉴国际经验。

2.
多源数据融合：需研发静态监测数据与动态模态参数的协同分析方法。如将全站仪测量的静态位移与加速度计采集的振动频谱结合，提升损伤识别精度。

3.
智能化升级：未来方向是建立集成了BIM、物联网的数字孪生系统。通过机器学习算法，实现对桥梁性能衰退的预测预警。

桥梁线性监测已从单纯的结构安全监护，发展为涵盖设计验证、理论研究、智能管理的综合性技术体系。随着我国交通网络持续扩展，这项技术将在保障基础设施长效安全运行中发挥愈加重要的作用。
