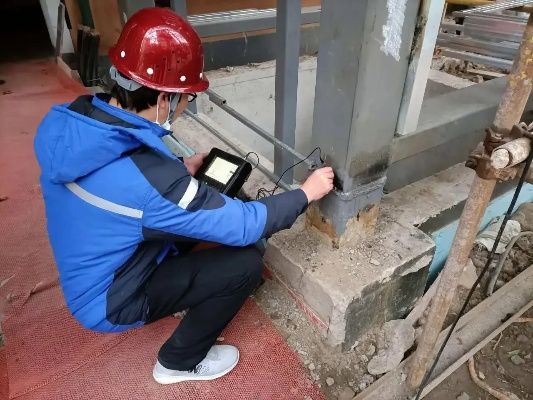

超声波无损检测设备如何工作？建筑质量守护的“听诊器”

一、技术原理篇

1.超声波检测的基本原理是什么？

超声波无损检测技术利用频率超过2000Hz的高频声波穿透建筑材料的特性，通过分析声波在材料内部传播时的反射、散射和衰减行为，精准识别内部缺陷。设备核心由高压电晶体驱动，产生机械振动并发射电波，根据回波信号的时间差与振幅变化，可量化缺陷的位置、尺寸及性质。例如在混凝土结构中，声波遇到裂缝或空洞时会产生特异性反射，系统通过算法将这些信号转化为可视化数据。

2.设备如何实现“无损”检测？

与传统钻孔取芯等破坏性方法相比，超声波检测仅在构件表面耦合探头，通过声学介质传递能量，全程不损伤结构完整性。这种非侵入特性使其特别适用于在建工程的质量监控与既有建筑的定期安检，避免因取样导致的结构强度损失。

二、设备核心组件与技术演进

3.现代超声波检测设备包含哪些关键模块？

• 发射接收单元：采用压电陶瓷晶体产生超声波脉冲，最高频率可达10MHz，分辨率达毫米级
• 信号处理系统：集成A/B/C扫描技术，A扫描显示原始波形，B扫描生成截面图像，C扫描构建三维缺陷模型
• 智能诊断模块：基于人工智能算法对缺陷类型自动分类，如区分钢筋锈蚀与混凝土蜂窝现象

4.当前设备技术有哪些突破性进展？

• 便携化设计：最新设备重量已降至1.5kg以下，配备防水触控屏与8小时续航电池，适应施工现场复杂环境
• 云端数据融合：通过5G传输检测数据至云平台，实现多项目标比分析与趋势预测

三、建筑行业应用实践

5.在混凝土结构检测中如何定位缺陷？

针对厚度0.5-2米的混凝土构件，采用穿透法与反射法组合检测。当声波传播速度异常减缓（如从4500m/s降至3000m/s），往往预示内部存在蜂窝或裂缝。某跨江大桥墩柱检测中，通过声时-振幅联合分析法，成功识别出深度1.2米处的空洞群，定位误差小于3cm。

6.钢结构焊缝检测有哪些特殊要求？

焊缝检测需选用5MHz高频探头，配合专用楔块保证声波入射角度。检测时沿焊缝走向进行锯齿形扫查，利用衍射波时差技术（TOFD）精确测量裂纹深度。实践表明，该方法对未熔合、夹渣等缺陷的检出率达98.7%，远超传统磁粉检测。

7.装配式建筑检测面临哪些新挑战？

预制构件连接处的灌浆饱满度检测需采用阵列探头系统，通过声束聚焦技术生成灌浆料分布云图。某住宅项目通过此技术发现17%的竖向接缝存在灌浆缺陷，及时进行补浆处理。

四、设备选型与操作规范

8.如何根据工程需求选择设备型号？

• 大型基础设施：应选用通道数≥32的相控阵设备，支持扇扫与线扫混合成像
• 住宅工程巡检：推荐便携式一体机，配备自动耦合验证功能，避免人为操作误差

9.现场检测应注意哪些关键环节？

• 表面处理：被测区域需打磨至粗糙度Ra≤6.3μm，保证探头耦合效果
• 环境补偿：温度超过35℃时需启动声速校准，湿度大于85%应暂停户外检测

五、技术局限与发展趋势

10.当前技术存在哪些局限性？

• 对异形构件边角区域存在检测盲区
• 高强度钢筋密集区域易产生声波散射干扰

11.未来技术将向哪些方向发展？

• 多模态融合检测：结合红外热成像与声发射技术，构建多维诊断体系
• 数字孪生应用：将检测数据同步至BIM模型，实现结构健康状态的动态仿真

六、典型案例分析

12.某商业综合体楼板厚度检测案例

使用超声波厚度计对300个测点进行网格化测量，发现设计120mm的楼板实际厚度在107-135mm间波动，通过数据拟合生成厚度等值线图，为后续加固设计提供依据。

13.历史建筑结构评估实践

在对某1940年代砖混结构检测中，采用低频超声波（50kHz）穿透厚重墙体，成功识别出隐蔽在粉刷层下的斜向裂纹，为修缮方案制定赢得宝贵时间。
