查地埋线用什么仪器？地下管线精准定位技术全解析

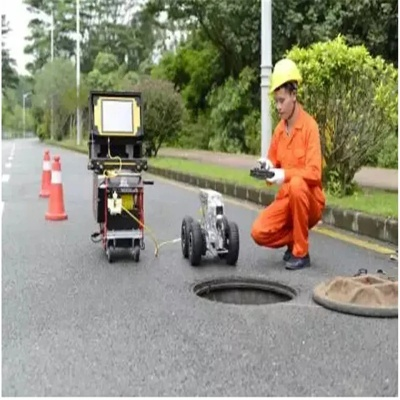

1.为什么要精确探测地埋线？

随着城市地下管网复杂度提升，准确探测电缆、光缆、管道等地下设施的位置和深度已成为建筑施工、市政维护和应急抢修的必要前提。这不仅关系到工程效率，更直接影响到公共安全和运营成本——施工误损地下电缆可能导致大面积停电，维修时快速定位能显著缩短故障恢复时间。

2.探测地埋线的主要仪器类型

目前主流设备分为三类，分别针对不同材质和深度的管线：

-
电磁感应类探测仪

通过发射机向地下施加特定频率（常用4kHz-33kHz）的电磁信号，利用接收机检测金属管线感应产生的二次电磁场，实现平面定位和深度测量。其优势在于操作简便、定位精度高（误差可达±5cm），适用于大多数金属电缆和管道的探测。例如直连法探测时，通过将发射机直接连接暴露的金属管线，配合接地处理，可对埋深20米以内的电缆实现稳定追踪。

-
地质雷达系统

针对水泥、PVC、PE等非金属管道，采用高频电磁波（100MHz-900MHz天线）反射原理，通过分析回波波形和幅度反演地下介质结构。该技术能有效识别绝缘材质管线，但探测深度受介质导电性限制，最大探测深度约6米。在复杂地质条件下（如含水层或岩层），需结合多种天线频率扫描以提升准确性。

-
惯性定位仪与示踪系统

对于深埋非开挖管线（如顶管、拉管），可采用示踪法或惯性导航技术。示踪法将超级探棒或示踪线送入管道内部，地面接收机每5米定位一次；惯性陀螺仪则通过采集管线内部轨迹数据，结合端点坐标计算三维空间位置，不受电磁干扰且适用于穿越河道等复杂地形。

3.如何选择适合的探测仪器？

选择设备需综合考虑四大因素：

-
管线材质与埋深

金属管线优先选用电磁感应仪（如TFNT6000国产型号）；非金属浅埋管（≤4米）可用地质雷达，而深埋非开挖管线（>4米）需采用惯性定位仪。

-
环境适应性

仪器需满足-10℃～+50℃工作温度、湿度≤80%的环境要求，高海拔区域需启用气压校正功能。在强电磁干扰环境（如变电站附近）应选用带数字滤波功能的设备，并使用屏蔽电缆连接。

-
精度与效率平衡

电磁法定位速度快但依赖金属导电性；地质雷达可探测非金属管线但受土壤湿度影响大；惯性定位精度高且不受地形限制，但成本较高且需管道内部通畅。

-
安全规范

在易燃易爆环境需选用防爆型设备，高压闪络法测试时需预留5米以上安全距离。地下管廊作业需提前检测有害气体浓度并配备防潮照明设备。

4.标准操作流程与注意事项

规范化的探测包含五个阶段：

• 前期准备：收集管线设计图纸和历史资料，制定探测方案。
• 现场踏勘：标记已知管线位置，识别井盖等特征点。
• 仪器探测：金属管线采用主动频率扫描，非金属管线采用地质雷达剖面法。
• 数据验证：通过开挖验证点或钻孔摄像复核关键节点数据。
• 成果编制：绘制管线平面图与剖面图，建立空间属性数据库。

关键注意事项包括：

• 潮湿环境下需确保电缆和仪器表面干燥，防止绝缘降低导致短路；
• 使用导向仪探测前必须进行校准，确保参数符合实际工况；
• 地质雷达探测时需根据介质电性参数优化天线频率选择；
• 惯性定位仪需保证主机在管道内匀速往返运行两次以上，以确保轨迹数据的稳定性。

5.技术发展趋势

未来地埋线探测技术将呈现三大方向：

• 多技术融合：结合电磁感应、地质雷达和惯性导航的数据，通过算法补偿单一方法的局限性，提升复杂环境下的探测可靠性；
• 智能化升级：引入人工智能自动识别管线特征，结合云计算处理海量数据，实现探测报告自动生成；
• 高分辨率设备：三维探地雷达与多频天线阵列的应用，将推动地下管线三维建模与数字化管理成为行业标准。
