什么是防雷接地测试方法？如何进行防雷接地检测？

1.防雷接地测试的基本原理是什么？

防雷接地测试的核心原理是通过测量接地装置与大地之间的电阻值，评估雷电流泄放通道的可靠性。接地电阻是指电流由接地装置流入大地并向远处扩散时遇到的阻力，其数值越小，意味着雷电流（包括静电）能够更顺畅地导入大地，从而降低雷击对建筑物、设备及人员的危害风险。一个有效的防雷接地系统，通常由接地体（自然或人工）、接地导体和接地连接件组成，其共同作用是将雷击产生的高压电流迅速引入地下，实现能量分散与释放。

2.常见的防雷接地测试方法有哪些？

目前主流的测试方法包括三极法、四极法、钳形法等方法。

-

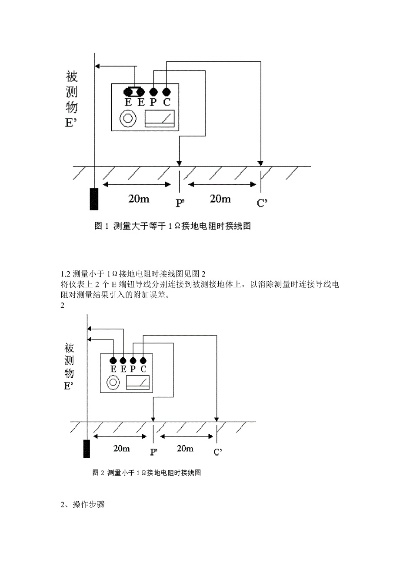

三极法（电位降法）：这是最经典且精度较高的方法。测试时需在接地极外侧临时打入两根辅助接地桩，其中电压桩距离测试点20米，电流桩距离40米。该方法通过测量接地极与电压桩间的电位差，结合已知的测试电流来计算接地电阻，结果较为准确，但对测试场地（周围需有42米范围的泥土）和辅助电极埋设要求较高。

-
钳形法：使用钳形接地电阻测试仪，无需断开被测接地极与设备的连接，也无需布设辅助接地桩，通过钳口夹住接地引上线即可直接读取电阻值。其优势是操作便捷、效率高，特别适用于城市中无法大面积破土或接地网已深埋地下的场景，但可能受现场电磁环境及测量环路完整性影响。

-
四极法：通常用于测量土壤电阻率，或作为三极法的一种补充验证手段，通过增加一个电极来提高测量的稳定性和抗干扰能力。

3.测试中主要依据哪些国家标准和规范？

防雷接地测试工作必须严格遵循国家及行业技术规范，确保检测的合法性和有效性。主要的依据包括：

• 《建筑物防雷装置检测技术规范》（GB/T21431-2015）：规定了建筑物防雷装置检测的技术要求、项目和方法，是检测工作的核心依据。
• 《建筑物防雷设计规范》（GB50057-2010）：明确了不同防雷等级建筑物的设计要求，包括对接地电阻值的具体规定。
• 《建筑物电子信息系统防雷技术规范》（GB50343-2012）：针对建筑物内电子信息系统，补充了防雷接地和保护器的检测验收标准。
• 相关行业规范：如通信工程领域的《通信局(站)防雷接地工程设计规范》（GB50689-2011）等，对特定场景的接地和等电位连接提出了更细致的要求。

4.接地电阻的合格标准值是多少？

不同类型的接地装置，其接地电阻的要求也不同。国家标准中对常见接地形式的合格电阻值规定如下：

• 独立的防雷保护接地电阻：要求小于或等于10欧姆。
• 独立的安全保护接地电阻与交流工作接地电阻：均应小于或等于4欧姆。
• 防静电接地电阻：一般要求小于或等于100欧姆。
• 共用接地体（联合接地）：其接地电阻应不大于1欧姆，这是目前综合性建筑中普遍采用且要求最高的接地形式。在具体检测中，如果设计文件有特殊要求，应优先遵从设计要求。

5.完整的防雷接地检测流程是怎样的？

一项规范的防雷检测应遵循系统化的流程，确保检测的全面性和结果的可信度。

• 第一步：检测前准备：通过现场踏勘、与委托单位沟通、查阅图纸资料等方式，全面了解建筑物的雷击历史、防雷装置现状及周边环境，据此制定具有可操作性的具体实施方案。
• 第二步：人员与设备组织：通常需组建一个至少3人的检测小组，成员应具备丰富的经验和专业技能。检测前需进行详细的技术交底与安全教育。
• 第三步：现场检测实施：检测小组依据方案对直击雷防护装置（接闪器、引下线）、电涌保护器（SPD）、等电位连接和接地装置等逐项进行检测，涵盖楼顶、电梯机房、总配电及各分配电箱、计算机机房、中控室等关键位置。检测过程中需同步填写原始记录表，并采集必要的影像资料。
• 第四步：报告编制与审核：依据现场采集的原始数据，编制详细的检测报告。报告完成后，需由专人进行严格审核、批准和签发。
• 第五步：报告交付与归档：将最终签发的检测报告正式递交被检测单位，并完成相关资料的整理与归档工作。

6.现场测试操作中有哪些关键注意事项？

为保证测试数据的准确性和操作人员的安全，需重点关注以下几点：

• 测试环境确认：使用三极法等需要打入辅助接地桩的方法时，必须确保测试点周围有足够范围（如42米）的土壤，且土壤导电性应适宜，避免在混凝土地面、石板等绝缘物上方直接测试。
• 连接可靠性检查：测试前应仔细检查接地引下线的连接点、接地连接件等，确保其无严重锈蚀、松动或断裂，保证电气通路畅通。
• 仪器操作规范：严格按照所用测试仪器的说明书进行操作。例如，使用钳形表时，应确保钳口完全闭合且只夹住单根接地导体，避免多根导体并行导致测量误差。
• 安全措施到位：检测区域应设置醒目的安全警示标识。检测人员必须佩戴绝缘手套、穿绝缘鞋，在高处或配电箱附近作业时，需采取额外防触电和高空坠落措施。
• 数据记录与复测：对所有测点的数据应清晰、准确地记录。对于异常或临界值，应在条件允许时进行复测确认。

7.通信、化工等特殊行业在防雷接地测试上有哪些额外要求？

特定行业因其设备和环境的特殊性，对防雷接地有更严格或补充性的规定。

-
通信行业：根据《通信局(站)防雷接地工程设计规范》，室内所有金属走线架、金属构件必须可靠接地并做电气连接。光缆的金属加强芯和金属护层应在分线盒或ODF架内可靠接地，引接接地线的截面积不应小于16mm2的多股铜线。通信局站范围内原则上禁止架空走线。

-
化工行业：重点关注防静电接地。例如，相关细则规定，当管道法兰使用5根以上螺栓连接时，法兰间可不再使用金属线跨接，但必须保证其能构成连续的电气通路。所有金属储罐、设备和管道，以及在进出装置处、爆炸危险场所边界，都必须设置防静电接地。

8.民用建筑电气施工中的防雷接地常存在哪些问题？

在民用建筑领域，防雷接地施工的质量直接关系到住户的生命财产安全，但实践中常暴露出一些问题。

-
接地线路设计不流畅：表现为带电导体与金属外壳之间的接地设计不合理，导致电路接地不畅，影响泄流效果。

-
接地线截面积选择不当：若选用的接地线横截面积过小，在高电流通过时可能因过热而影响线路稳定性，甚至增加火灾风险。

-
连接工艺不达标：接地连接处存在虚接、锈蚀或使用不规范的连接件，导致接地电阻增大或电气通路中断。
