保护层厚度检测仪器如何工作？工作原理与技术要点全面解读

仪器工作原理

保护层厚度检测仪器主要采用电磁感应法实现无损检测。其工作过程可分解为三个关键环节：

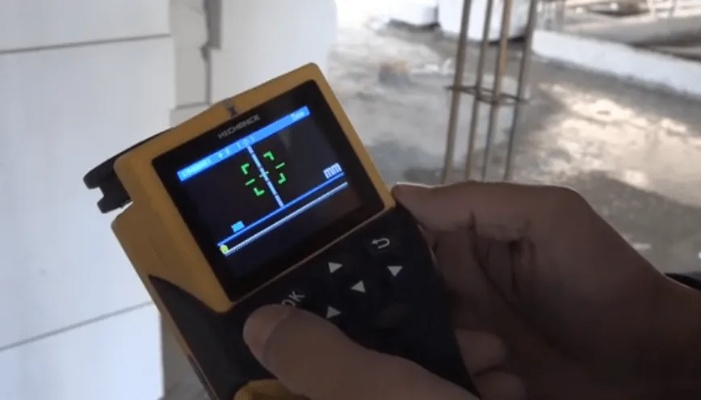

仪器首先通过内置线圈产生特定频率的交变电磁场，该电磁场穿透混凝土表层后，会在钢筋表面诱发涡流效应。紧接着，涡流产生的二次磁场被仪器的接收线圈捕获，经过信号放大和数字转换处理，最终在显示屏上精确呈现钢筋位置、分布情况及保护层厚度数值。整个检测过程中，仪器与混凝土表面保持非接触状态，完全不会对建筑结构造成任何损伤。

这种检测方法的精度控制有明确的技术标准。根据《混凝土中钢筋检测技术标准》JGJ/T152-2019规定，当混凝土保护层厚度处于10-50mm范围时，检测允许偏差应控制在±1mm以内；当保护层厚度超过50mm时，允许偏差范围放宽至±2mm。这些精度要求确保了检测数据的可靠性，为工程质量控制提供了技术保障。

主要技术参数与性能要求

保护层厚度检测仪器的技术性能直接关系到检测结果的准确性，主要技术指标包括：

测量精度：精度控制与保护层厚度范围直接相关。当保护层厚度小于50mm时，测量误差需不超过±1mm；当厚度在50-100mm之间时，误差允许在±3mm范围内。同时，钢筋直径也会影响测量精度，对于直径不大于20mm、保护层厚度在60mm以内的钢筋，仪器测量的允许偏差通常控制在±1-2mm。

测量范围：现代检测仪器一般覆盖10-200mm的保护层厚度测量范围，部分高端型号甚至可扩展至300mm，能够满足各类建筑结构的检测需求。

校准要求：仪器必须定期进行校准维护，确保其测量精度始终符合标准要求。根据《钢筋保护层、楼板厚度测量仪校准规范》JJF1224-2009，针对钢筋直径在8-20mm区间且保护层厚度不大于40mm的情况，以及钢筋直径在14-20mm、保护层厚度在40-60mm范围的检测，仪器的允许误差都需保持在±1mm水平。

现场检测操作流程

规范的现场检测操作是确保数据准确的关键，主要包括以下步骤：

检测前准备：检测区域必须达到可进入和便于操作的基本条件，如地下室地面需无积水、无泥浆，且照明充足。对于需要架设梯子的位置，必须确保梯子稳妥安放；对于梯子无法到达的高度，则需架设脚手架和架子板。检测负弯矩钢筋时，需先清理受检板表面的浮浆和浮灰，露出洁净的混凝土表面。

抽样方案设计：根据GB50204-2015《混凝土结构工程施工质量验收规范》要求，构件选取应在建筑平面范围内均匀分布。具体抽样标准为：对非悬挑梁板类构件，各抽取构件数量的2%且不少于5个；对悬挑梁类构件，抽取构件数量的5%且不少于10个；对悬挑板类构件，抽取构件数量的10%且不少于20个。

仪器校准与测量：正式开始检测前，必须对仪器进行校准操作。校准完成后，按照预设测线在构件表面移动仪器，记录各测点的保护层厚度数值。每个构件通常需要检测多个点位，以确保数据的代表性。

数据处理与分析：将现场采集的保护层厚度数据进行统计分析，计算平均值、标准差等参数。依据规范要求，梁类构件钢筋保护层厚度允许偏差为+10mm、-7mm；板类构件允许偏差为+8mm、-5mm。当检测数据超出允许范围时，需及时标注并分析原因。

影响因素与精度控制

保护层厚度检测结果的准确性受多种因素影响，需要在检测过程中加以控制和校正：

混凝土特性：混凝土中的骨料类型、含水率以及氯化物含量都会对电磁场产生干扰，进而影响测量精度。特别是在沿海地区，由于空气中氯离子含量较高，保护层厚度不足会显著加速钢筋锈蚀，研究显示当保护层厚度减少10%，钢筋锈蚀速率可提高30%。

钢筋配置情况：密集的钢筋排布会产生信号叠加干扰，相邻钢筋间距过小会导致测量值偏离实际厚度。

操作规范性：检测过程中，仪器的移动速度、方向以及与混凝土表面的距离都会直接影响检测结果。操作人员需经过专业培训，掌握正确的操作方法。

环境干扰：施工现场的强电磁场、振动等环境因素也可能对仪器正常工作造成干扰，需要在检测环境选择时加以考虑。

仪器维护与质量管理

为确保保护层厚度检测仪器长期保持最佳工作状态，需要建立系统的维护和管理制度：

日常维护：每次使用后应清洁仪器表面，检查探头是否完好，电池电量是否充足。长期不使用时，应按照说明书要求妥善存储。

定期校准：仪器必须按照规定周期送往具有资质的计量机构进行校准，校准周期通常为一年。对于使用频率高的仪器，应适当缩短校准周期。

性能验证：在日常使用中，可通过检测已知厚度的标准试块来验证仪器性能是否正常。

人员培训：操作人员必须经过专业培训，全面了解仪器原理、操作方法和注意事项。实践证明，通过专业培训后，钢筋保护层厚度检测合格率可从70%提升至85%。

工程应用与案例分析

在实际工程项目中，保护层厚度检测仪器的应用效果显著：

案例一：高层建筑项目在某高层建筑主体结构施工中，对多个楼层的梁、板钢筋保护层进行系统性检测。数据显示部分梁构件保护层厚度平均值为35mm，超出设计值3mm，虽然仍在允许偏差范围内，但已提示存在潜在风险，项目团队及时采取了预防措施。

案例二：大型桥梁工程在重点铁路项目建设中，桥梁工程的钢筋保护层检测成为质量控制的关键环节。检测数据的毫厘之差都会影响结构安全评估，严谨的检测工作为工程质量提供了科学保障。

不合格情况处理：当检测发现钢筋保护层厚度不符合设计要求时，需要根据偏差程度采取相应措施。对于较小偏差可通过修补处理，偏差较大时则需进行返工，从根本上确保结构安全。

技术发展趋势

随着检测技术的不断进步，保护层厚度检测仪器正朝着智能化、高精度、多功能方向发展：

智能化升级：现代检测仪器逐步集成数据处理、自动生成报告等功能，大大提高了检测效率。一些先进型号还具备钢筋分布成像能力，可直观显示构件内部钢筋的排布情况。

精度提升：新型仪器通过改进传感器设计和信号处理算法，不断突破测量精度极限，为工程质量控制提供更可靠的技术支持。

集成化设计：将保护层厚度检测与钢筋定位、直径测量等功能集成于一体，成为现场检测的综合解决方案。

行业标准与规范

保护层厚度检测工作必须严格遵循相关标准和规范：

检测标准：《混凝土中钢筋检测技术标准》JGJ/T152-2019、《混凝土结构工程施工质量验收规范》GB50204-2015等文件对检测方法、抽样方案、精度要求等都作出了明确规定。

验收标准：不同构件类型的保护层厚度允许偏差有具体规定，梁类构件为+10mm、-7mm，板类构件为+8mm、-5mm。

校准规范：《钢筋保护层、楼板厚度测量仪校准规范》JJF1224-2009为仪器校准提供了技术依据。

保护层厚度检测仪器作为建筑工程质量检测的重要工具，其技术进步和规范应用直接关系到建筑结构的安全性和耐久性。随着检测技术的不断发展和完善，这些精密仪器将继续在工程建设领域发挥着不可替代的技术保障作用。
