NSS实验是什么意思？——全面解析中性盐雾试验及其应用

NSS实验的定义与基本原理

NSS实验全称为

eutralSaltSprayTest"译为"中性盐雾试验"广泛使用的人工加速腐蚀测试方法，主要用于评估金属材料及其防护层（如镀层、涂层）的抗腐蚀性能。其核心原理是在密闭的盐雾箱内，将试样暴露于特定浓度的氯化钠溶液形成的盐雾环境中，通过模拟自然大气中的腐蚀条件，在较短时间内预测材料的长期耐腐蚀行为。

实验条件严格标准化：采用5%的氯化钠水溶液（浓度为50g/L±5g/L），pH值控制在6.5～7.2的中性范围，试验温度保持在35℃±2℃，相对湿度需高于95%，并持续以恒定速率（如1～2mL/h·80cm2）喷洒盐雾。测试周期通常以24小时为一个单位，可根据材料类型和评价需求灵活设置，从几十小时到数百小时不等。

NSS实验的适用范围与对象

NSS实验适用于多种材料和表面处理工艺的腐蚀性能评价：

• 金属及其合金：如钢铁、铝合金、铜合金等基材的耐腐蚀性测试。
• 金属覆盖层：包括阳极性镀层（如锌镀层、镉镀层）和阴极性镀层（如镍铬镀层）。
• 转化膜与阳极氧化膜：如磷化膜、铝及合金的阳极氧化层。
• 有机涂层：涂覆于金属基体上的油漆、粉末涂层等防护层的耐久性验证。

该实验在航空航天、汽车制造、电子电器、建筑五金及化工设备等领域具有重要应用价值。例如，在建筑工程中，通过对钢筋保护层和钢结构镀层的NSS测试，可有效预防因腐蚀导致的强度下降或坍塌事故。

NSS实验的操作流程与关键步骤

1.
溶液配制：使用电导率不高于20μS/cm的蒸馏水或去离子水溶解氯化钠，确保浓度精确，并调整pH值至中性范围。需注意，氯化钠杂质含量需严格控制，如铜含量低于0.001%、镍含量低于0.001%，以避免干扰实验结果。

2.

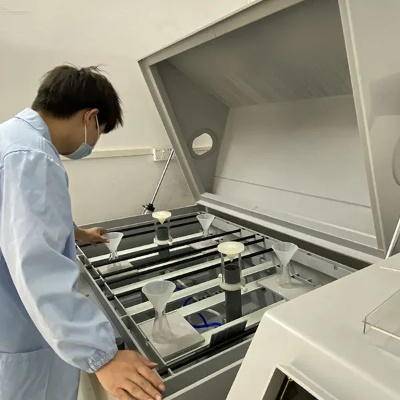

设备校准：实验前需对盐雾箱的温度、湿度、降雾量等参数进行校验，确保收集液的pH值和浓度符合标准。

3.
试样放置与测试：样品以特定角度放置于箱内，避免相互遮挡，确保盐雾均匀附着。喷雾需连续进行，期间严禁随意开关箱门。

4.
结果评估：测试结束后，根据试样表面的腐蚀面积、锈蚀等级或涂层起泡程度进行量化分析，常用标准如GB/T6461-2002提供了详细的评级方法。

关键注意事项包括：配置溶液时若pH值异常，需用分析级盐酸或氢氧化钠微调；为减少二氧化碳对pH值的影响，可将溶液预热或使用新制沸腾水。

NSS实验与其他盐雾试验的对比

NSS实验是盐雾测试的基础方法，与之相比，乙酸盐雾试验（AASS）和铜加速乙酸盐雾试验（CASS）在腐蚀加速性和应用场景上存在差异：

• AASS试验：在盐溶液中添加冰乙酸，使pH值降至3.1～3.3，主要用于装饰性镀层（如铜-镍-铬）的快速评价。
• CASS试验：在AASS基础上加入氯化铜，进一步提升腐蚀速率，适用于高精度要求的镀层测试。

此外，NSS实验属于连续盐雾测试范畴，而复合盐雾测试（循环腐蚀测试）则引入了湿度、干燥等多阶段环境变化，能更真实地模拟实际使用条件，尤其在汽车工业中应用广泛。选择测试方法时，需结合材料特性、环境模拟需求及行业标准综合决策。

NSS实验的实际应用与行业意义

在建筑工程领域，NSS实验通过对钢筋、混凝土组件及防腐涂层的测试，为质量控制提供关键依据。例如，暴露在沿海高盐分环境中的建筑结构，其材料的耐久性可通过NSS实验提前验证，防止因腐蚀引发的安全隐患。同时，该实验对施工材料的筛选至关重要，如对镀锌钢材的测试可确保其在使用寿命内维持防护功能。

实验的标准化操作与严格监控是保证结果可靠性的核心。人员需具备专业知识和实操经验，熟悉设备维护、溶液调配及安全规范，如操作高压蒸汽灭菌器等设备时需持有特种作业证书。此外，通过盲样测试或实验室间比对等手段，可持续优化检测流程，提升数据的准确性与可比性。

NSS实验的局限性与发展趋势

尽管NSS实验具有操作简便、成本较低等优点，但其局限性亦不容忽视：它主要模拟单一恒定环境，难以完全复现真实世界中干湿交替、温度波动等复杂条件。因此，在一些高端领域（如汽车零部件），复合盐雾测试正逐步替代传统NSS方法，以提供更接近实际的腐蚀数据。

未来，随着新材料和新工艺的出现，NSS实验可能会进一步与人工智能、大数据分析结合，实现腐蚀预测的智能化和精准化，为工程安全与材料创新提供更强支撑。
