防雷接地测试点做法FAQ

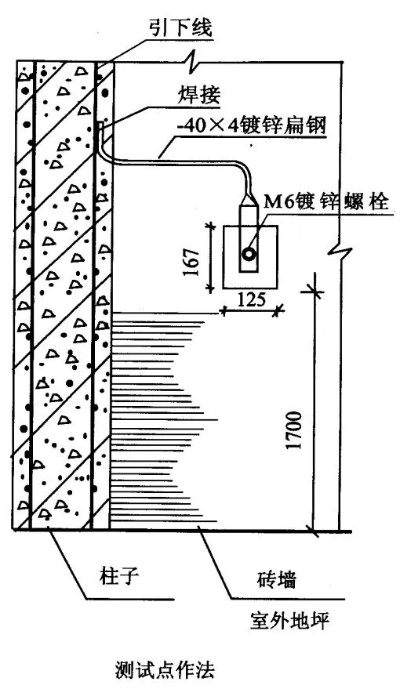

防雷接地测试点应该设置在什么位置？

理想的测试点位置应具备两个关键特征：易于识别和方便操作。具体来说，应选择在靠近接地装置且测试设备易于连接的区域，通常设置在建筑物外侧距地面300-500毫米高度处，并应有清晰永久标识。测试点应避开潮湿、易受机械损伤和腐蚀性环境，以保证长期使用的可靠性。

测试点设置需要哪些材料？如何选择？

测试点设置主要需要测试盒和连接导线。测试盒应选择密封性能良好、耐腐蚀、绝缘性强的优质产品，避免因密封不良导致进水或接触故障。连接导线推荐采用截面积足够的铜质材料，因其导电性能优良且耐腐蚀。根据国家标准，钢材引下线最小截面积应为50平方毫米，铜材引下线最小截面积应为16平方毫米。

测试点与接地装置如何连接？

测试点通过接地线与接地装置相连接。连接时应确保连接点牢固可靠，焊接长度不小于导体直径的6倍，且焊接质量符合规范要求。连接电阻应控制在0.03欧姆以下，以保证电流传导的稳定性。所有连接点应作防腐处理，并用黄色油漆进行标识。

接地电阻的标准值是多少？

根据防雷等级和应用场景不同，接地电阻要求有所差异。一般建筑物的防雷接地电阻不应大于10欧姆。对于住宅类建筑，接地电阻通常要求不超过4欧姆。在易燃易爆等高危场所，接地电阻要求更为严格，通常不应大于1欧姆。接地电阻值直接影响防雷效果，必须准确测量。

测试点施工需要注意哪些关键技术要点？

施工过程中需要注意几个关键技术环节：首先，接地体的连接必须采用焊接，确保电气通路可靠；其次，测试点的安装应牢固，机械强度满足抗风要求（通常不低于30m/s）；最后，每完成一部分工作，都应反复检查线路连接是否正确，测试盒安装是否牢固。测试点应设置防机械损伤保护措施。

防雷接地测试点验收标准是什么？

验收标准包括多个方面：测试点位置符合设计要求，标识清晰；连接电阻满足规范；测试盒密封性能良好；接地电阻值达到标准。根据《GB/T21431-2015建筑物防雷装置检测技术规范》，新建建筑竣工时应进行全面检测，验证防雷装置的完整性、连续性及接地性能。验收时应提供完整的检测报告，记录检测数据和检测影像资料。

测试点需要定期检测吗？检测周期是多久？

是的，测试点需要定期检测以保持其有效性。根据国家标准，一般建筑物应每年检测一次。对于医院、机场、通信枢纽、数据中心等重点场所，检测周期缩短至每半年一次。在防雷系统有改造、扩容或雷击事故后，应立即进行专项检测。

施工中常见的错误做法有哪些？

常见错误包括：测试盒质量不合格导致密封不良；连接导线截面积不足影响导电性能；连接点未拧紧造成电阻不稳定；测试点位置选择不当不便操作。接地设计不流畅也会导致电路接地不顺畅，影响防雷效果。选用材料时必须严格把关，避免使用劣质产品。

测试点施工应遵循哪些规范标准？

测试点施工应严格遵循国家标准和行业规范，主要包括《GB50057-2010建筑物防雷设计规范》、《GB50169-2016电气装置安装工程接地装置施工及验收规范》等。同时应符合《GB50601建筑物防雷工程施工与质量验收规范》的要求。具体施工时，应按照设计图尺寸位置要求，准确标好位置，将基础梁钢筋中两根主筋各自搭接焊好贯通。
