超声无损检测原理是什么？从基础理论到工程应用全解析

基本原理概述

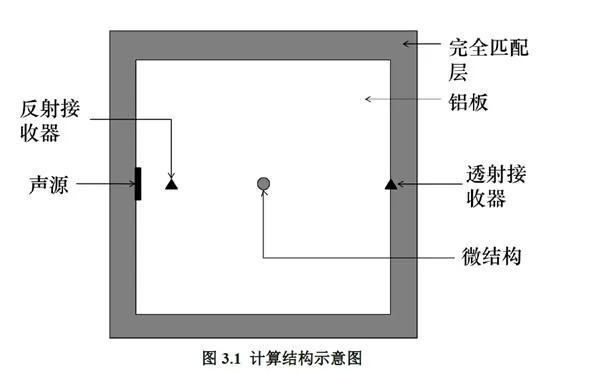

超声无损检测是利用高频声波在材料中传播时遇到界面或缺陷产生反射、透射或散射的特性，通过分析反射波的传播时间、幅度等信息判断材料内部缺陷的位置、大小和性质的技术。其核心在于声波在均匀介质中直线传播，遇到不同声阻抗界面时会产生反射和折射现象。

核心物理过程

1.超声波发射与接收

检测设备通过换能器（探头）产生频率超过20kHz的高频声波并传入被测材料。当发射的超声波在材料中传播时，接收换能器会捕捉反射回的声波信号，并将其转换为可供分析的电信号。

2.声波传播特性

超声波在材料中的传播速度与材料的弹性模量和密度相关。混凝土等材料的弹性模量越高、内部越致密，声速通常也越高。当材料内部存在空洞、蜂窝等缺陷时，声波传播时间会增加，声速相应降低。

3.缺陷识别机制

当超声波传播到缺陷处时，由于缺陷引入了声阻抗的变化，部分波会反射回来。这种反射现象构成了超声波检测系统探测材料内部缺陷的基础。

关键技术参数分析

声速参数

声速是超声波在材料中的传播速度，与混凝土内部结构（孔隙、材料组成等）密切相关。在结构混凝土检测中，声速还会受到探头种类和安置位置等因素的影响，因此需要控制测量声速和声程，最大限度排除干扰。

振幅特性

接收波振幅通常指第一个波前半周的幅值（首波）。当发射的超声波强度一定时，振幅大小能够反映混凝土的粘塑性能。如果混凝土存在裂缝或缺陷，会引起超声波绕射或反射，从而减弱振幅值。

频率变化

声脉冲信号包含一系列不同频率的余弦波分量，它们在传播过程中高频部分首先衰减。超声波愈往前传播，其高频成分愈小，主频率下降程度不仅与传播距离有关，还与混凝土质量、强度及内部缺陷情况相关。

波形特征

正常混凝土的超声波接收波形显示为衰减正弦波；如果混凝土内部存在缺陷、裂缝或疏松，会改变传播路径，导致显示屏上出现畸变波。

检测方法与技术分类

基于波型传播方式

反射法：关注声波穿透物体后反射回仪器的时间和波形情况。这是最常见的超声探伤类型之一。

透射法：通过测量穿透材料的超声波能量变化来评估材料完整性。

基于耦合方式

直接接触法：探头与检测物体直接接触，需要使用耦合剂确保声能有效传递。

液浸法：将被检测物体浸泡在液体中，利用液体作为耦合介质。

非接触法：使用电磁、激光等技术间接探伤。

基于显示方式

A扫描显示：显示反射波幅度与传播时间的关系，用于缺陷定位。

B扫描显示：提供检测截面的二维图像，直观显示缺陷分布。

C扫描显示：生成检测区域的三维图像，能够精确呈现缺陷的空间特征。

实际工程应用案例

桥梁钢结构检测

在某大型桥梁结构的检测中，研究团队采用脉冲回波法进行超声波检测，重点分析焊缝区域的内部缺陷特征。使用5MHz直探头对桥梁关键焊缝进行线性扫描，结合A扫描、B扫描及C扫描技术，对缺陷的位置、尺寸和性质进行三维成像分析。

检测结果表明，超声波检测能有效识别焊缝内部的夹杂物、未熔合及裂纹等典型缺陷。通过对比检测结果与后续破坏性试验数据，验证了超声波检测在缺陷定位方面的可靠性。

混凝土结构检测

在混凝土强度检测中，超声波法因其检测过程对混凝土材料没有损伤，不影响建筑结构或构件使用性能，且重复性良好而广泛应用。

陶瓷基板检测

在AMB/DBC陶瓷基板检测中，采用水浸超声扫描显微镜(SAM)技术检测工件内部微小空洞和缺陷。超声波探头发射出超声波束，通过耦合介质进入工件内部，当超声波遇到两种不同材料界面时发生反射，通过接收反射信号的能量大小与时间达到检测焊接面质量的目的。

技术优势与局限性

主要优势

非破坏性：检测过程对材料没有损伤，不影响结构或构件的使用性能。

高灵敏度：能够检测出毫米级甚至更小的缺陷。

深度定位能力：不仅能检测缺陷存在，还能确定其深度位置。

便携性：探测仪器体积小，便于携带至现场使用。

安全性：整个技术操作过程的安全系数高。

现有局限性

表面要求高：如果物品表面凹凸不平、过小、过薄，都无法有效使用超声检测。

定量分析难度：对缺陷进行定量、定性分析时仍存在难点。

特殊结构限制：对于有空腔的物体，检测准确度有待提升。

近表面盲区：对于靠近检测表面的缺陷，可能存在检测盲区。

影响因素与精度控制

材料因素影响

材料内部结构如孔隙、组成成分会影响声速传播。不同材料的声阻抗差异会导致反射强度变化。

环境因素影响

环境因素如温度、湿度会对检测信号产生影响，需要采取相应的补偿措施。

操作因素控制

探头种类和安置位置会影响测量精度。检测时需要选择适当的探头频率和尺寸，并确保探头与被检材料良好耦合。

技术发展趋势

随着数字化技术的发展，超声无损检测正向着更高精度、更智能化的方向发展。三维成像技术的应用使得缺陷定位更加精确，信号处理算法的改进提高了缺陷识别准确率，自动化检测系统的发展提升了检测效率和一致性。

结论

超声无损检测技术作为现代工程质量控制的重要手段，凭借其非破坏性、高灵敏度和良好重复性等优势，在建筑、桥梁、制造业等领域发挥着不可替代的作用。通过深入理解其基本原理、掌握关键技术参数、熟悉各种检测方法并认识其局限性，工程技术人员能够更有效地运用这一技术，为结构安全评估提供科学依据，保障工程质量和公共安全。
